在射頻電子系統中，耦合器是實現“功率雙向監測、雜波精準識別”的核心無源器件。杰盈通訊的JY-SYDC-18-23+耦合器，憑借10-2000MHz的超寬頻域覆蓋、18dB級雙向耦合精度和2W功率承載能力，成為無線通信、測試測量等多場景的實用技術方案。以下從技術設計、性能表現和工程適配三個維度展開深度解析。
一、技術設計：超寬帶與雙向采樣的硬件支撐
JY-SYDC-18-23+的技術競爭力源于其頻段覆蓋與結構設計的協同優化：
- 10-2000MHz超寬域覆蓋：從10MHz的低頻段延伸至2GHz的中高頻段，可兼容2G/3G/4G/5G多制式通信信號，以及工業射頻、測試測量等場景的寬頻需求，從硬件層面簡化了多頻段系統的設計復雜度。
- 雙向耦合架構：采用正向（Coupled Forward）+反向（Coupled Reverse）雙耦合端設計，可同時監測發射鏈路的正向輸出功率與負載端的反向反射功率，為射頻系統的“功率閉環控制+駐波保護”提供了硬件級支撐。
- 可靠工藝保障：采用焊接連接（welding connect）工藝，引腳電氣穩定性與機械強度優異；支持260℃回流焊，完全適配現代SMT產線的自動化組裝流程；同時滿足RoHS無鉛環保標準，符合全球電子產業的合規要求。

二、性能表現：寬頻下的精度與穩定性
從射頻核心指標看，該耦合器在10-2000MHz全頻段內展現出“高精度、高穩定”的性能特質：
- 耦合與損耗控制：耦合度典型值17.8dB，全頻段內保持在17-18.6dB區間，10-300MHz耦合平坦度僅±0.2dB，即使在1000-2000MHz區間也控制在±0.4dB以內；主線損耗表現優異，30-1000MHz區間典型值僅0.9dB，2000MHz時也僅1.5dB，確保主路信號的低損耗傳輸。
- 方向性與阻抗匹配：方向性在30-1000MHz區間達21dB，可高效區分信號傳輸方向，避免反向雜波干擾；輸入回波損耗在30-1000MHz達21dB，輸出回波損耗達22dB，耦合端回波損耗也保持在21dB以上，阻抗匹配特性優異，最大限度減少信號反射。
- 功率與環境適配：最大輸入功率達2W，可滿足中小功率射頻鏈路的功率監測需求；工作溫度-40℃至85℃、存儲溫度-55℃至100℃的寬域設計，使其在工業級、戶外場景中具備極強的環境適應性。

三、工程適配：多場景的“即插即用”價值
JY-SYDC-18-23+的技術特性使其在多領域具備不可替代的應用價值：
- 無線通信系統：在5G基站、多模終端的射頻前端，其超寬頻覆蓋可適配不同頻段的發射功率與反射功率監測，雙向耦合架構能實時反饋“正向功率+反向駐波”數據，助力功率放大器實現自適應功率調整，同時規避負載異常導致的設備損壞，是通信鏈路“可靠性”的關鍵一環。
- 測試測量領域：在頻譜分析儀、矢量網絡分析儀等測試儀器中，其雙向耦合與高平坦度特性可實現對被測信號的“正向功率采樣+反向反射識別”，讓測試數據從“單一維度”升級為“全鏈路視角”，提升測試結果的完整性與準確性。
- 工業射頻應用：在射頻加熱、無線監控等工業場景中，2W的功率承載能力可適配中小功率射頻鏈路，雙向采樣功能能實時監控負載端的功率與反射狀態，避免因負載突變引發的設備故障，從硬件層面提升系統的工業級可靠性。

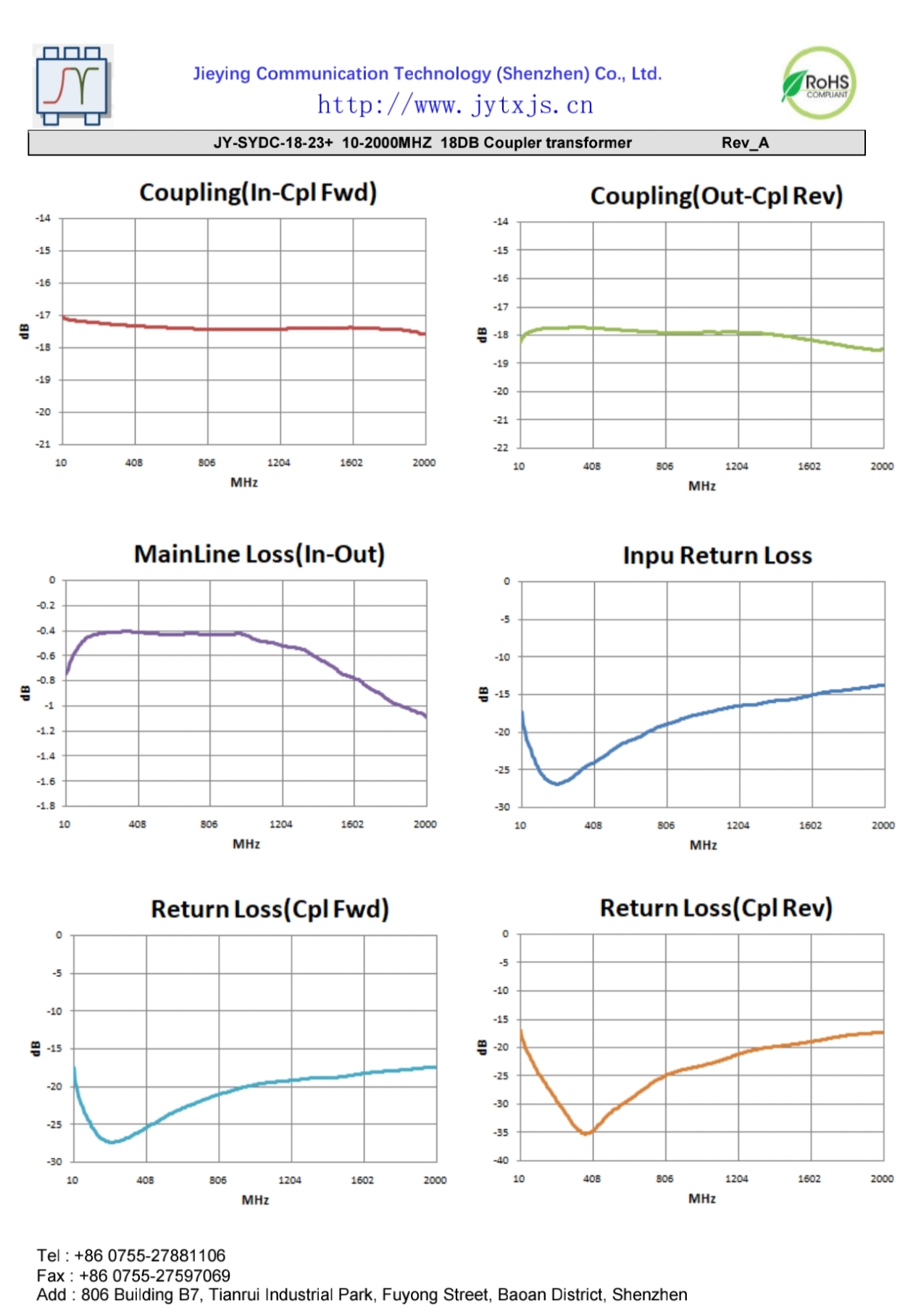

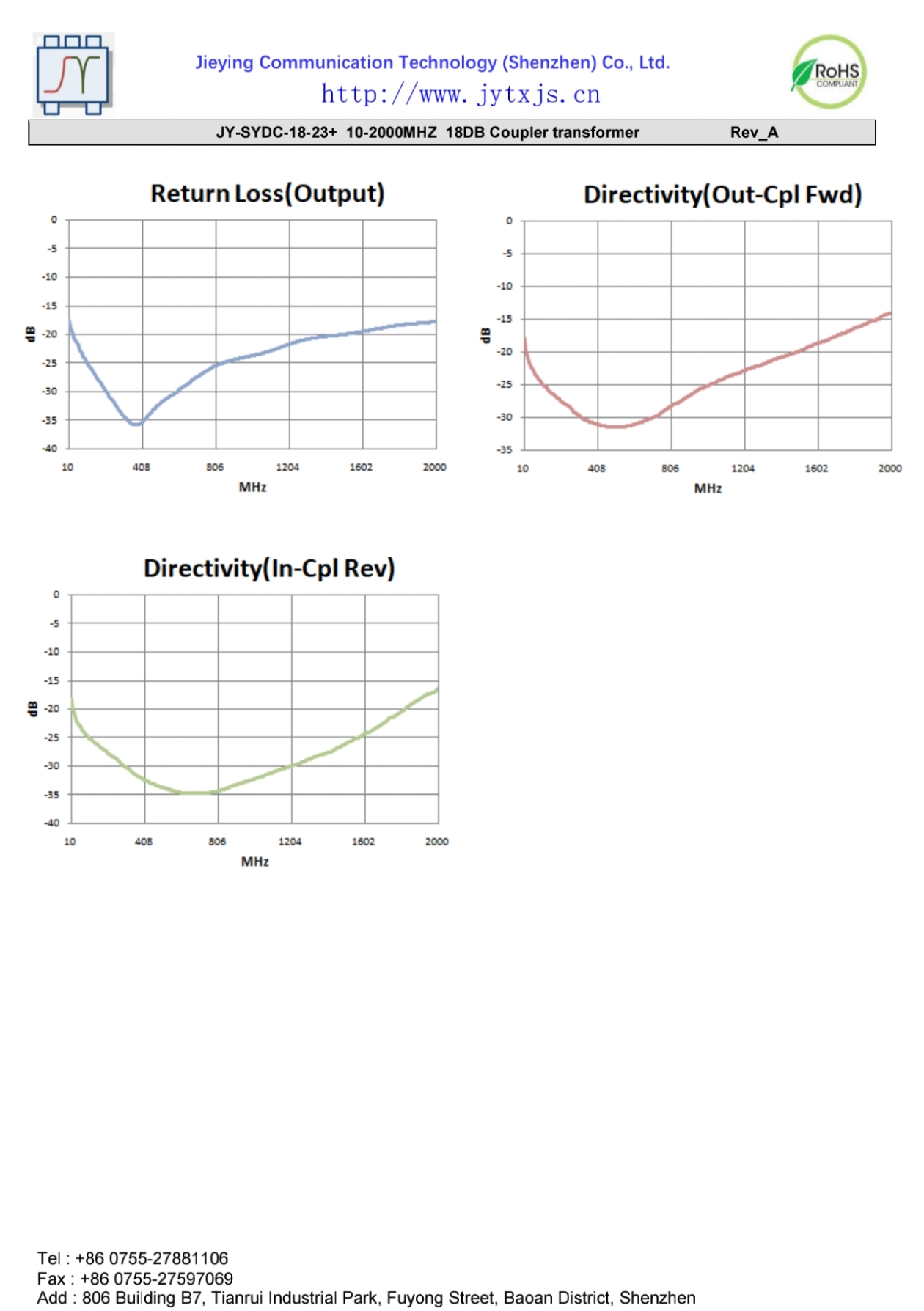

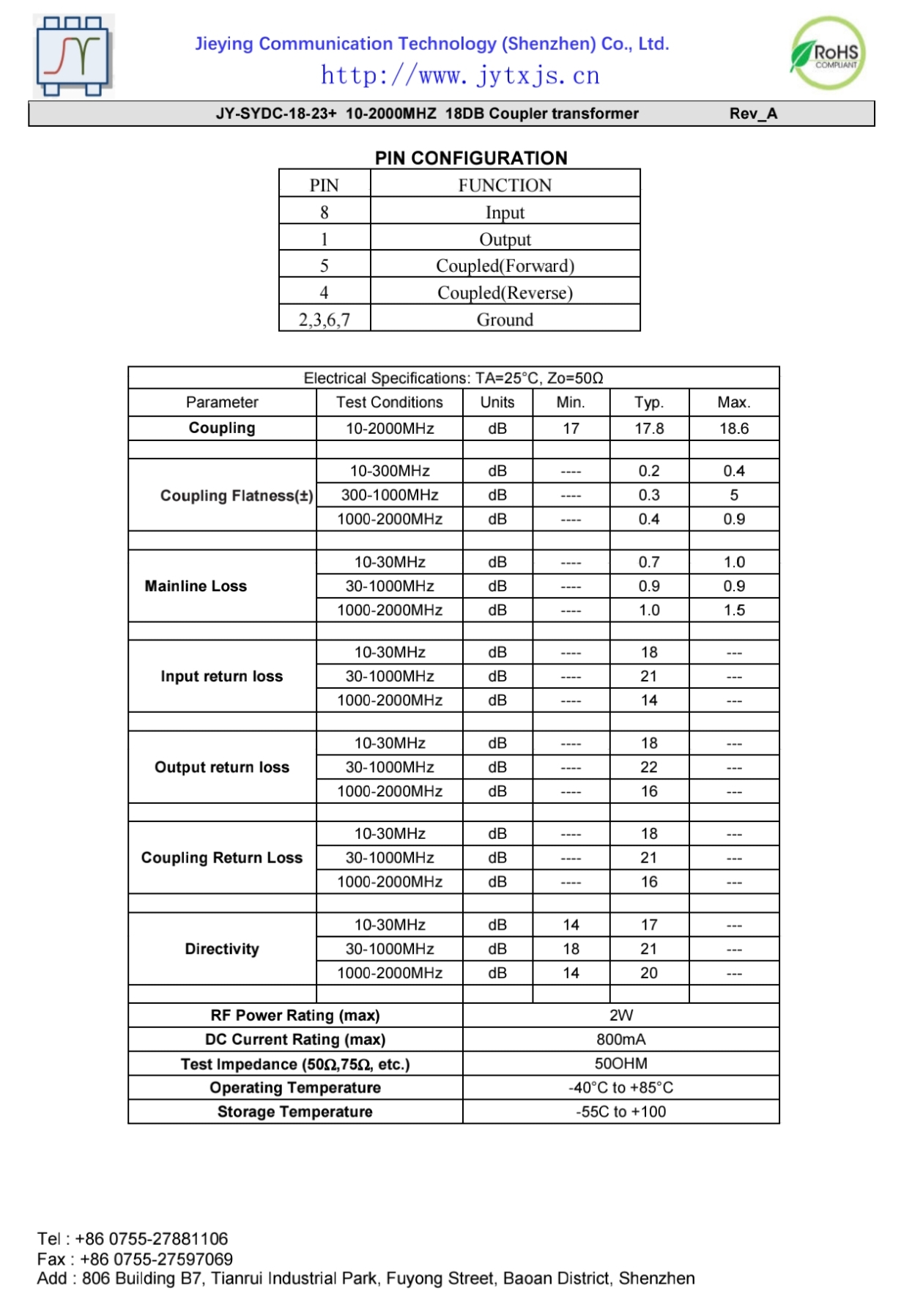

規格書如圖所示：
