在射頻電子系統的低頻應用場景中，耦合器的“低損耗、高方向性、大功率承載”是保障系統可靠性的關鍵。杰盈通訊的JY-SYDC-20-31HP+耦合器，憑借1.5-30MHz的精準低頻覆蓋、20dB±1dB的耦合精度和50W大功率承載能力，成為工業射頻、低頻通信等場景的實用技術方案。以下從技術設計、性能表現和工程適配三個維度展開深度解析。
一、技術設計：低頻深耕與大功率的硬件保障
JY-SYDC-20-31HP+的技術競爭力源于其對低頻場景的深度適配：
- 1.5-30MHz低頻域聚焦：專門針對1.5MHz到30MHz的低頻區間優化，可完美適配工業射頻加熱、低頻無線通信、傳統廣播等場景的功率監測需求，在細分領域?qū)崿F(xiàn)性能與成本的最優平衡。
- 50W大功率承載架構：最大輸入功率達50W，遠超同類型器件的功率上限，可從容應對工業射頻加熱等大功率鏈路的長期穩定運行，功率冗余設計為系統可靠性提供了充足保障。
- 可靠工藝與環保合規：采用焊接連接（welding connect）工藝，引腳電氣穩定性與機械強度優異；支持260℃回流焊，完全適配現代SMT產線的自動化組裝流程；同時滿足RoHS無鉛環保標準，符合全球電子產業的合規要求。

二、性能表現：低頻下的精度與穩定性
從射頻核心指標看，該耦合器在1.5-30MHz全頻段內展現出“高精度、高穩定”的性能特質：
- 耦合與損耗控制：耦合度典型值20.5dB，全頻段內保持在19.5-21.5dB區間，耦合平坦度僅±0.05dB（典型值），幾乎實現“零波動”耦合；主線損耗典型值僅0.06dB，即使在30MHz時也僅0.25dB，確保主路信號的極低損耗傳輸，這對低頻弱信號鏈路的功率預算至關重要。
- 方向性與阻抗匹配：方向性典型值33dB，可高效區分信號傳輸方向，避免反向雜波干擾；輸入、輸出回波損耗典型值均達25dB，耦合端回波損耗典型值24dB，阻抗匹配特性優異，最大限度減少信號反射，保障低頻信號的高保真?zhèn)鬏敗?br /> - 環境與電氣適配：工作溫度-40℃至85℃、存儲溫度-55℃至100℃的寬域設計，使其在工業級、戶外低頻場景中具備極強的環境適應性；800mA的最大直流電流承載能力，也能適配部分帶直流偏置的低頻射頻鏈路。

三、工程適配：低頻場景的“即插即用”價值
JY-SYDC-20-31HP+的技術特性使其在多個低頻領域具備不可替代的應用價值：
- 工業射頻加熱系統：在射頻加熱設備的功率監測鏈路中，50W的大功率承載能力可適配加熱模塊的功率等級，20dB精準耦合能實時反饋加熱功率，助力系統實現“功率閉環控制”，提升加熱效率與設備可靠性。
- 低頻無線通信：在傳統廣播、低頻物聯網（如地下/水下通信）等場景中，高方向性可有效過濾環境雜波干擾，低損耗特性保障弱信號的長距離傳輸，20dB耦合端為信號強度監測、鏈路均衡提供了可靠數據支撐。
- 測試測量領域：在低頻信號源、頻譜分析儀的測試鏈路中，其高精度耦合與高方向性可實現對低頻信號的“無損采樣+雜波識別”，讓測試數據從“單一維度”升級為“全鏈路視角”，提升測試結果的完整性與準確性。

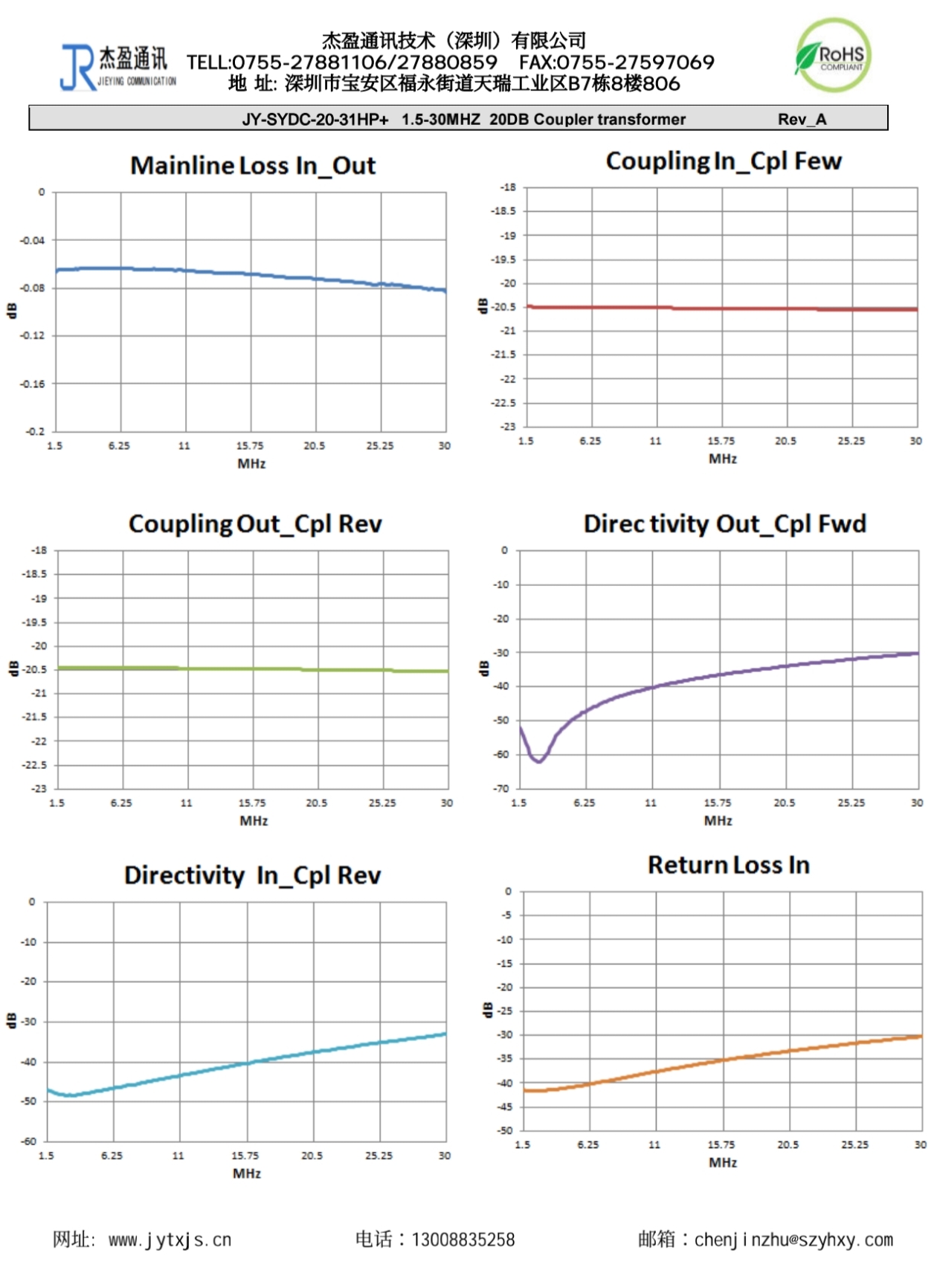

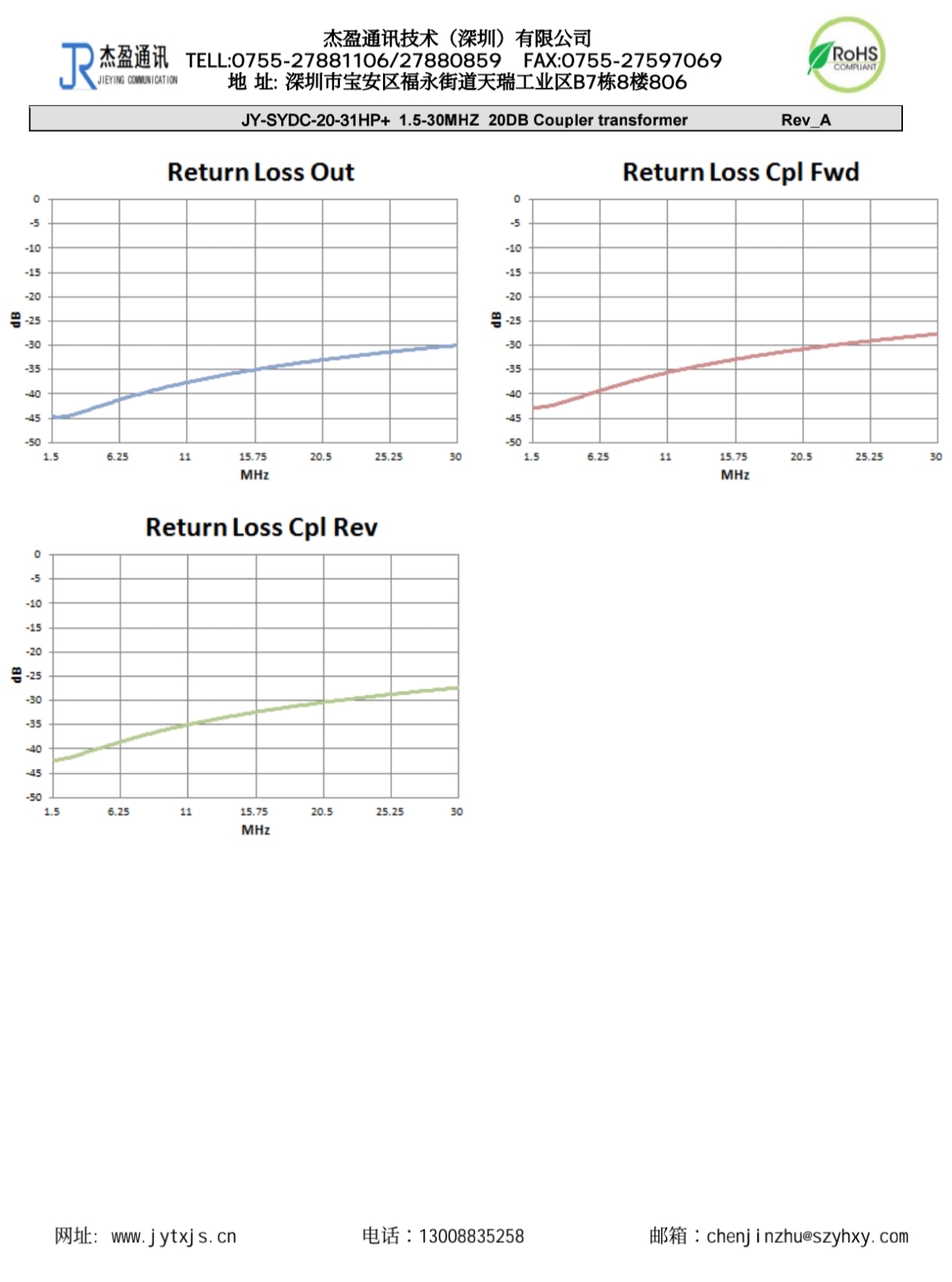

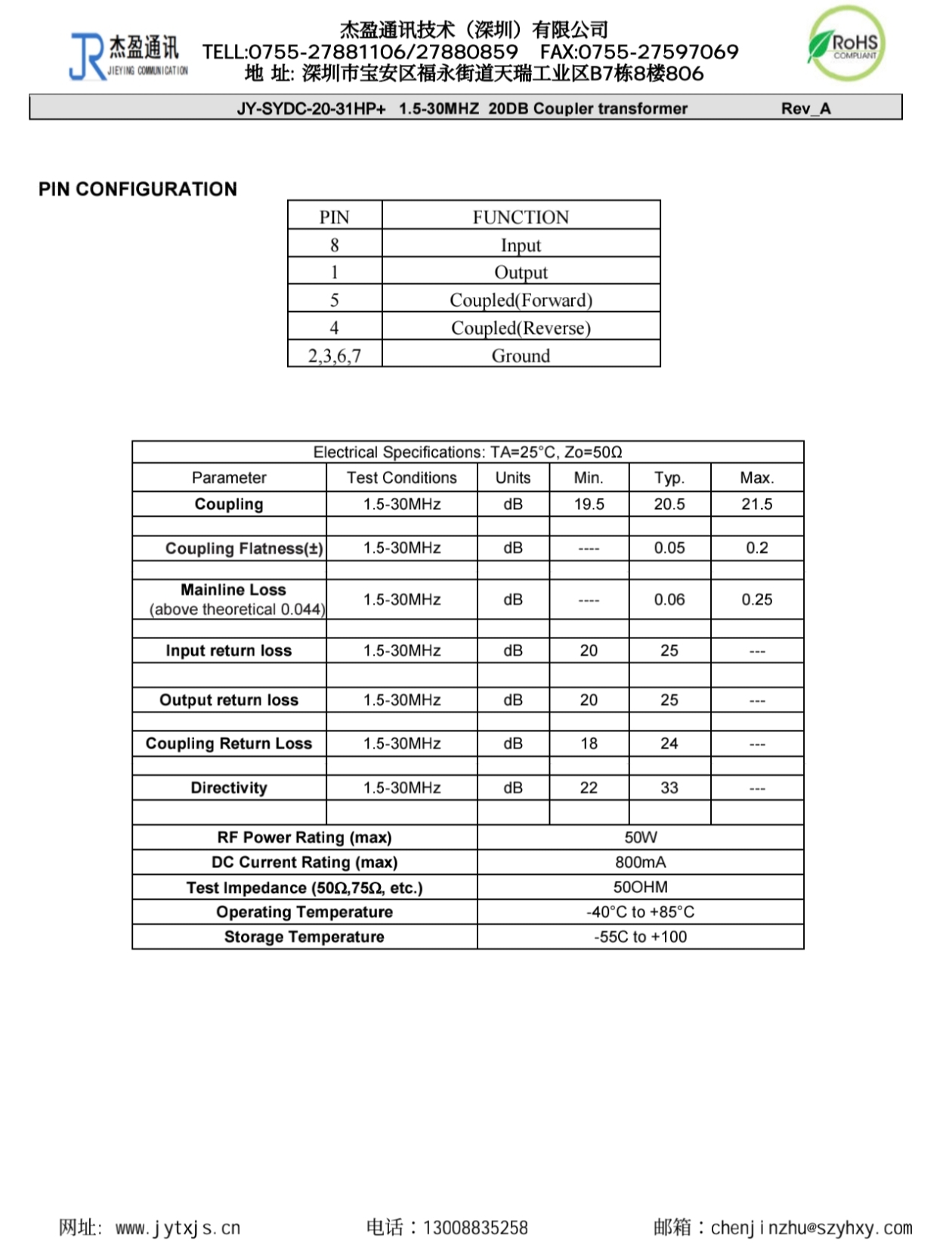

規格書如圖所示：
