在射頻電子的低頻應用場景中，耦合器的“大功率承載、低損耗傳輸、高方向性識別”是保障系統穩定的核心要素。杰盈通訊的JY-SYDC-20-61HP+耦合器，憑借1.5-60MHz的精準低頻覆蓋、20dB±0.5dB的耦合精度和15W大功率承載能力，成為軍事移動、工業低頻射頻等場景的硬核技術方案。以下從技術設計、性能表現和工程適配三個維度展開深度解析。
一、技術設計：低頻大功率的硬件底氣
JY-SYDC-20-61HP+的技術競爭力源于對低頻大功率場景的深度定制：
- 1.5-60MHz低頻域聚焦：專門針對1.5MHz到60MHz的低頻區間優化，可完美適配軍事移動通信、工業低頻射頻加熱、傳統廣播等場景的功率監測需求，在細分領域?qū)崿F(xiàn)性能與可靠性的雙重突破。
- 15W大功率承載架構：最大輸入功率達15W，遠超同類型低頻耦合器的功率上限，能從容應對軍事移動設備、工業加熱模塊等大功率鏈路的長期穩定運行，功率冗余設計為系統抗過載提供了充足保障。
- 雙向耦合的硬件支撐：采用正向（Forward）+反向（Reverse）雙耦合端設計，可同時監測發射鏈路的正向輸出功率與負載端的反向反射功率，為低頻系統的“功率閉環控制+駐波保護”提供了硬件級支撐，從根源上避免因負載異常導致的設備損壞。

二、性能表現：低頻下的精度與穩定性
從射頻核心指標看，該耦合器在1.5-60MHz全頻段內展現出“高精度、高穩定”的性能特質：
- 耦合與損耗控制：耦合度典型值20dB，全頻段內耦合平坦度僅±0.3dB，幾乎實現“零波動”耦合；主線損耗典型值僅0.1dB，60MHz時也僅0.4dB，確保主路信號的極低損耗傳輸——這對低頻弱信號鏈路的功率預算至關重要，能最大限度保留信號能量。
- 方向性與阻抗匹配：方向性典型值35dB，1.5MHz時甚至高達43dB，可高效區分信號傳輸方向，將反向雜波干擾徹底“過濾”；輸入、輸出回波損耗典型值均達32dB，耦合端回波損耗也保持在30dB以上，阻抗匹配特性?xún)?yōu)異，最大限度減少信號反射，保障低頻信號的高保真?zhèn)鬏敗?br /> - 環境與電氣適配：工作溫度-40℃至65℃、存儲溫度-55℃至100℃的寬域設計，使其在軍事野外、工業惡劣環境中具備極強的環境適應性；硬件級的雙向采樣能力，也讓系統在復雜電磁環境下能實時掌握功率動態。

三、工程適配：低頻場景的“即插即用”價值
JY-SYDC-20-61HP+的技術特性使其在多個低頻領域具備不可替代的應用價值：
- 軍事移動通信：在軍用無線電、車載通信設備的射頻前端，15W大功率承載能力可適配軍事通信的功率等級，20dB精準耦合能實時反饋發射功率，高方向性可有效過濾戰場雜波干擾，為軍事通信的“穩定可靠”提供硬件支撐。
- 工業低頻射頻加熱：在射頻加熱設備的功率監測鏈路中，15W的功率冗余可應對加熱模塊的瞬時功率波動，雙向耦合架構能同時監測“正向輸出+反向反射”，助力系統實現“功率閉環控制”，提升加熱效率并避免設備過載損壞。
- 傳統廣播與測試測量：在中波廣播、低頻測試儀器的鏈路中，其高方向性可保障弱信號的純凈接收，低損耗特性能保留廣播信號的能量，20dB耦合端也為信號強度監測、鏈路調試提供了可靠數據支撐。

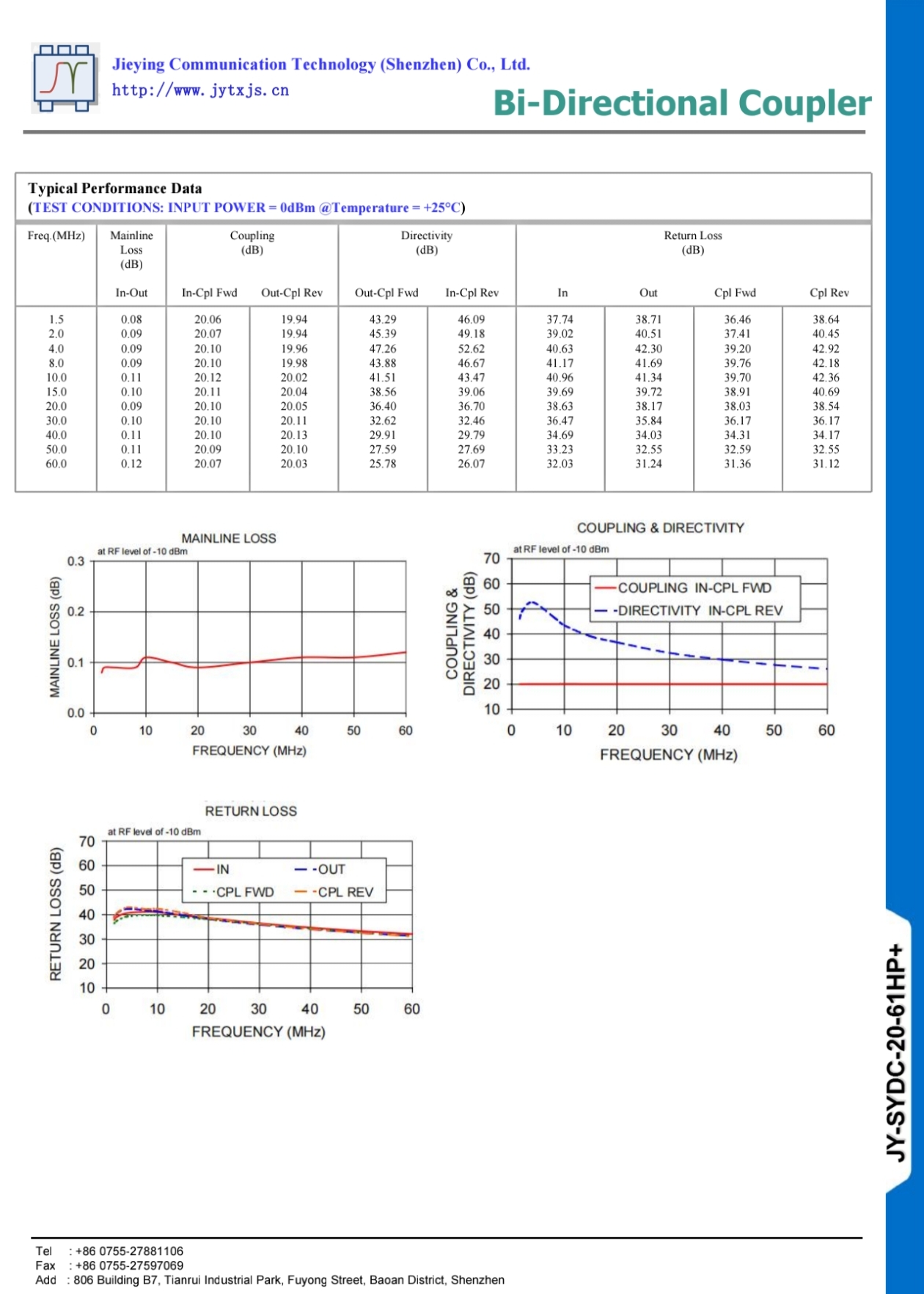

規格書如圖所示：
