安森美 (onsemi) NVBG050N170M1碳化矽（SiCSiC）MOSFET是1700V M1平面SiC MOSFET系列的一部分，該系列專為快速開關應用而優化。此MOSFET具有最大76mΩ（在20V最大RDS(ON) 、1700V漏極至源極電壓、50A漏極連續電流和超低柵極充電/電荷（典型 QG(tot) = 107nC）時）。NVBG050N170M1 SiC MOSFET的有效輸出電容較低（典型Coss = 97pF），柵極至源極電壓為-15V/+25V。該碳化硅MOSFET 100%經過雪崩測試，采用D2PAK-7L封裝。NVBG050N170M1碳化矽（SiC）MOSFET為無鉛2LI，不含鹵化物，符合RoHS標準，豁免7a條。典型應用包括反激式轉換器、電動汽車/混合動力汽車用DC-DC轉換器以及車載充電器（OBC）。

數據手冊：*附件：onsemi NVBG050N170M1碳化矽（SiC）MOSFET數據手冊.pdf

特性

• 典型RDS(on) = 53mΩ（VGS = 20V）
• 超低柵極電荷（典型QG(tot) = 107nC）
• 低有效輸出電容（典型Coss = 97pF）
• 100% 經雪崩測試
• 不含鹵素
• 符合RoHS指令（7a豁免）
• 無鉛2LI（二級互連）

MOSFET概述

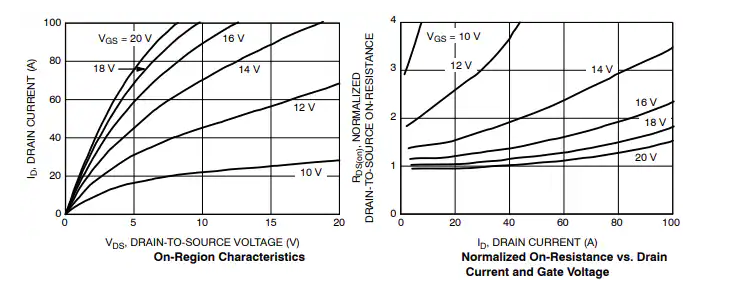

典型特性

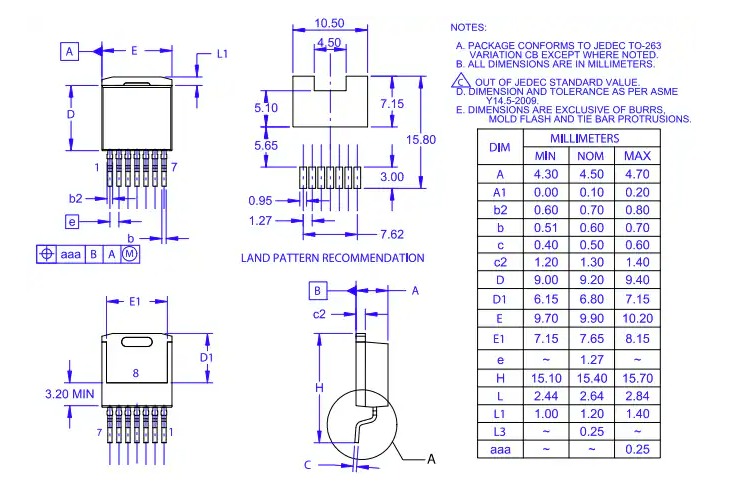

尺寸

onsemi NVBG050N170M1 碳化矽 MOSFET 技術解析與應用指南

一、產品概述

?NVBG050N170M1? 是安森美推出的EliteSiC系列1700V碳化矽MOSFET，采用D2PAK-7L封裝，具備53mΩ的超低導通電阻和優異的開關特性。該器件專為?電動汽車/混合動力汽車?的? 車載充電器(OBC) ? 和?DC-DC變換器?等高壓應用場景設計。

二、核心技術特性

2.1 電氣性能參數

• ?擊穿電壓?：1700V (V(BR)DSS)
• ?導通電阻?：典型值53mΩ @ VGS=20V, ID=35A, TJ=25°C
• ?最大連續漏極電流?：
  • 50A @ TC=25°C
  • 35A @ TC=100°C
• ?柵極電荷?：總電荷典型值107nC，閾值電荷7.6nC

2.2 開關特性優勢

• ?極低輸出電容?：典型值97pF (Coss)
• ?快速開關能力?：
  • 開啟延遲時間：14ns
  • 上升時間：22ns
• ?開關損耗?：在VDS=1200V, ID=35A條件下，總開關損耗典型值1001mJ

2.3 熱管理特性

• ?結殼熱阻?：0.39°C/W (RθJC)
• ?工作結溫范圍?：-55°C至+175°C
• ?雪崩能量?：單脈沖260mJ (EAS)

三、關鍵技術創新

3.1 柵極驅動優化

?推薦工作電壓范圍?：-5V至+20V，提供更安全的驅動裕量。與傳統硅基MOSFET相比，碳化矽器件需要更負的關斷電壓以確?？煽啃浴?/p>

3.2 體二極管特性

• ?連續源極電流?：87A (體二極管)
• ?反向恢復時間?：27ns
• ?反向恢復電荷?：233nC

3.3 溫度穩定性

導通電阻在高溫下表現穩定：

• 25°C時：53mΩ
• 175°C時：107mΩ
  溫度系數為正，有利于并聯應用的均流。

四、應用設計指南

4.1 柵極驅動設計

• ?驅動電壓?：建議使用-5V關斷，+20V開啟
• ?柵極電阻?：外部柵極電阻影響開關損耗，需根據實際應用優化選擇

4.2 散熱設計考量

基于熱阻參數，設計散熱系統時需確保：

• 最大結溫不超過175°C
• 考慮瞬態熱阻抗對脈沖功率處理能力的影響

4.3 保護電路設計

• ?雪崩能量?：器件經過100%雪崩測試，在設計中可利用此特性實現有效的過壓保護

五、典型應用場景

5.1 電動汽車充電系統

在車載充電器中，該器件的高壓特性支持直接處理電網電壓，簡化電路拓?fù)洹?/p>

5.2 高壓DC-DC變換器

適用于電動汽車動力電池系統中的高壓直流變換，提供高效率的功率轉換。

5.3 工業電源系統

在工業應用中，1700V的擊穿電壓為三相380V系統提供充足的電壓裕量。

六、設計注意事項

6.1 極限參數遵守

• ?絕對最大柵源電壓?：-15V/+25V
• ?最大功耗?：385W @ TC=25°C

6.2 PCB布局建議

• 充分利用D2PAK-7L封裝的多個源極引腳，降低寄生電感
• 為柵極驅動提供低阻抗回路，確保開關穩定性
