ProfiNet嵌入式板卡，主流替代可實現ProfiNet工業以太網的應用實例

· 行業/場景：包裝線上的多軸伺服驅動控制

· 設備/板卡：穩聯技術的 “EthernetIP 轉 SPI”嵌入式板卡，作為伺服驅動的控制接口

· PLC：西門子 S7-1500（Profinet IO 控制器）

· 網絡拓?fù)洌篠iemens PLC 通過 Profinet 與網關/橋接設備通信，網關再把 Profinet 數據映射到 EtherNet/IP，再通過穩聯的 EthernetIP 轉 SPI 板卡對 MCU/SPi 側的伺服控制器進行命令與狀態交換

1 硬件安裝：

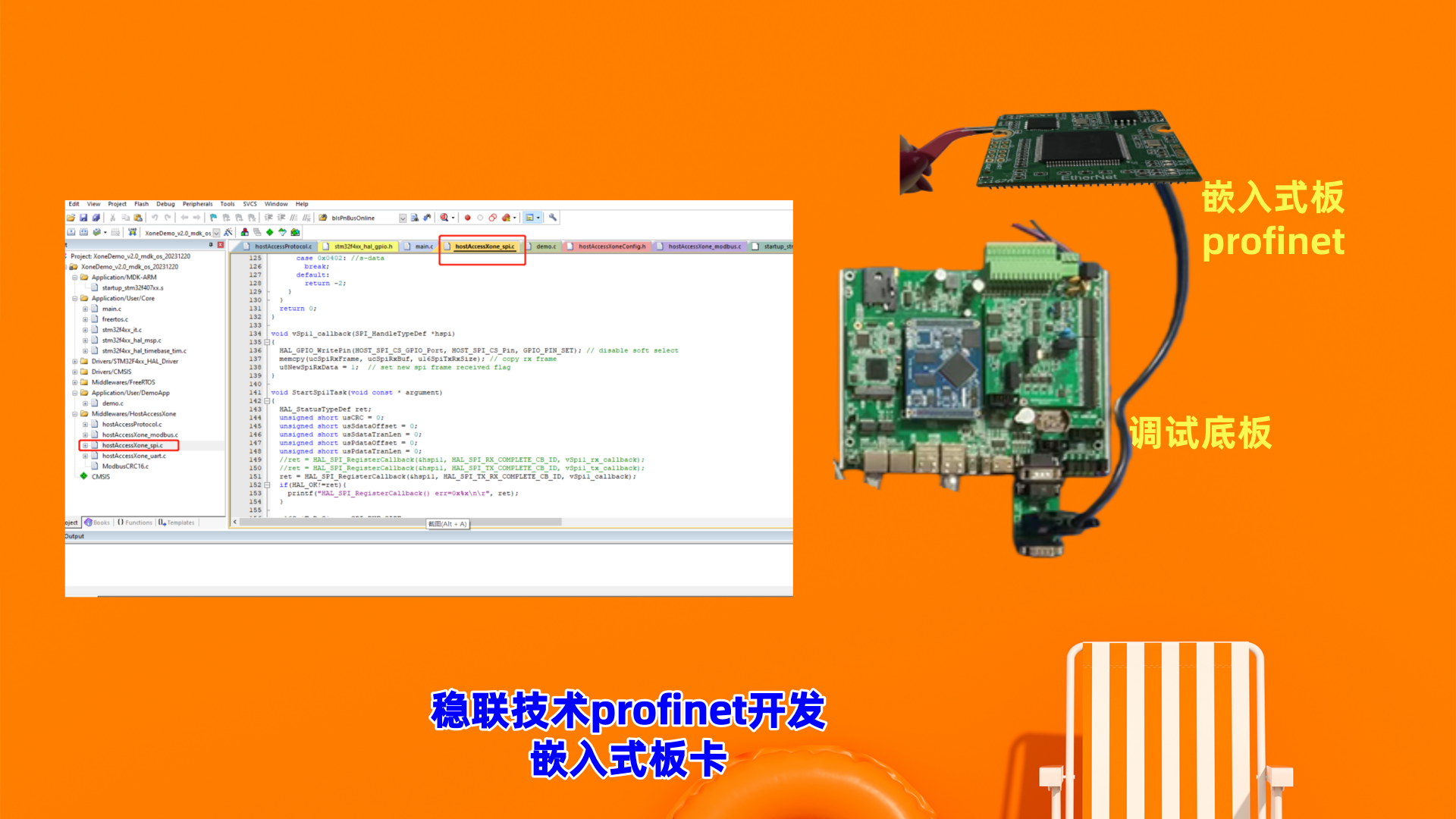

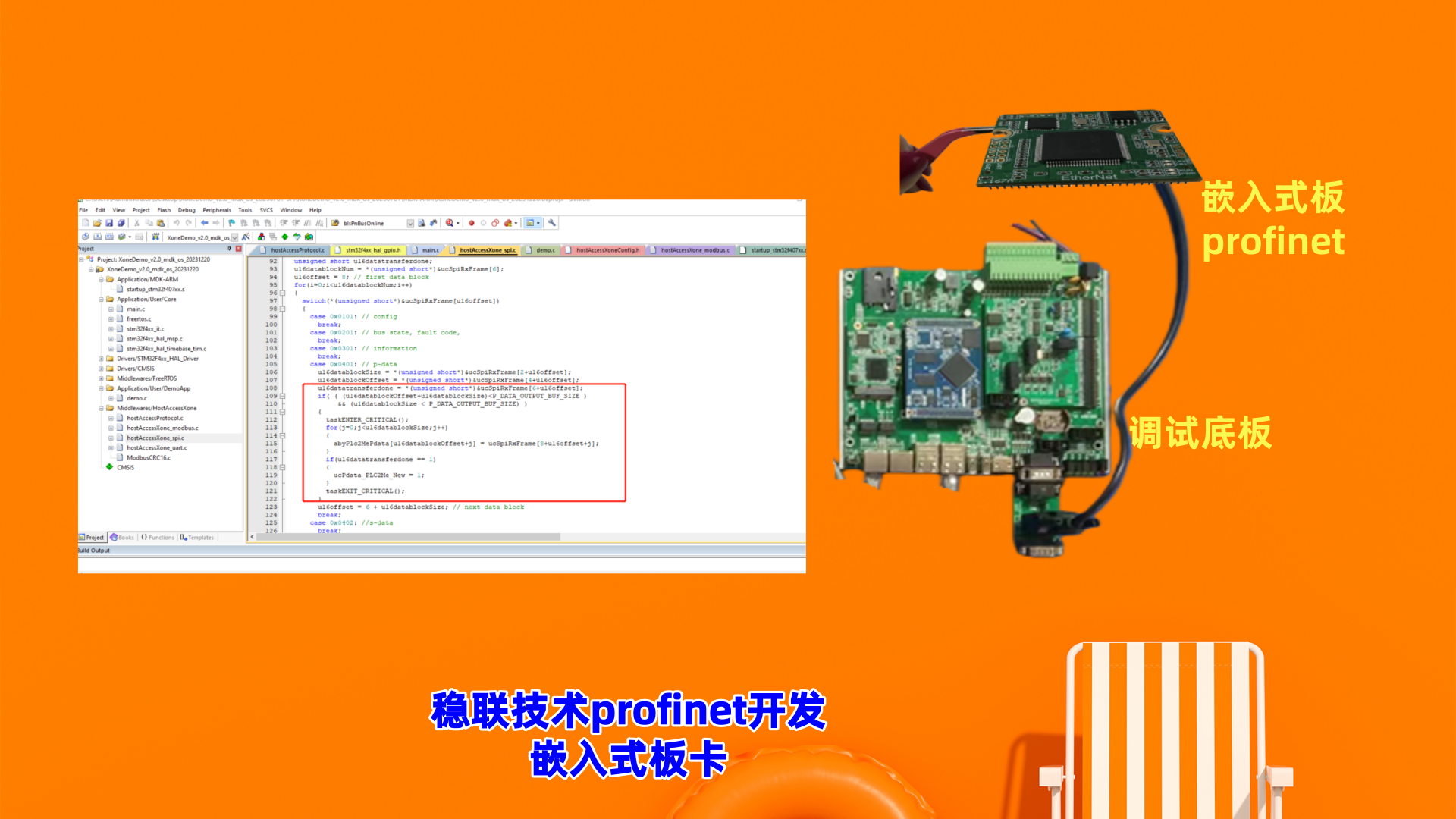

如圖1，將WL-EIP-SPI核心板，安裝至底板

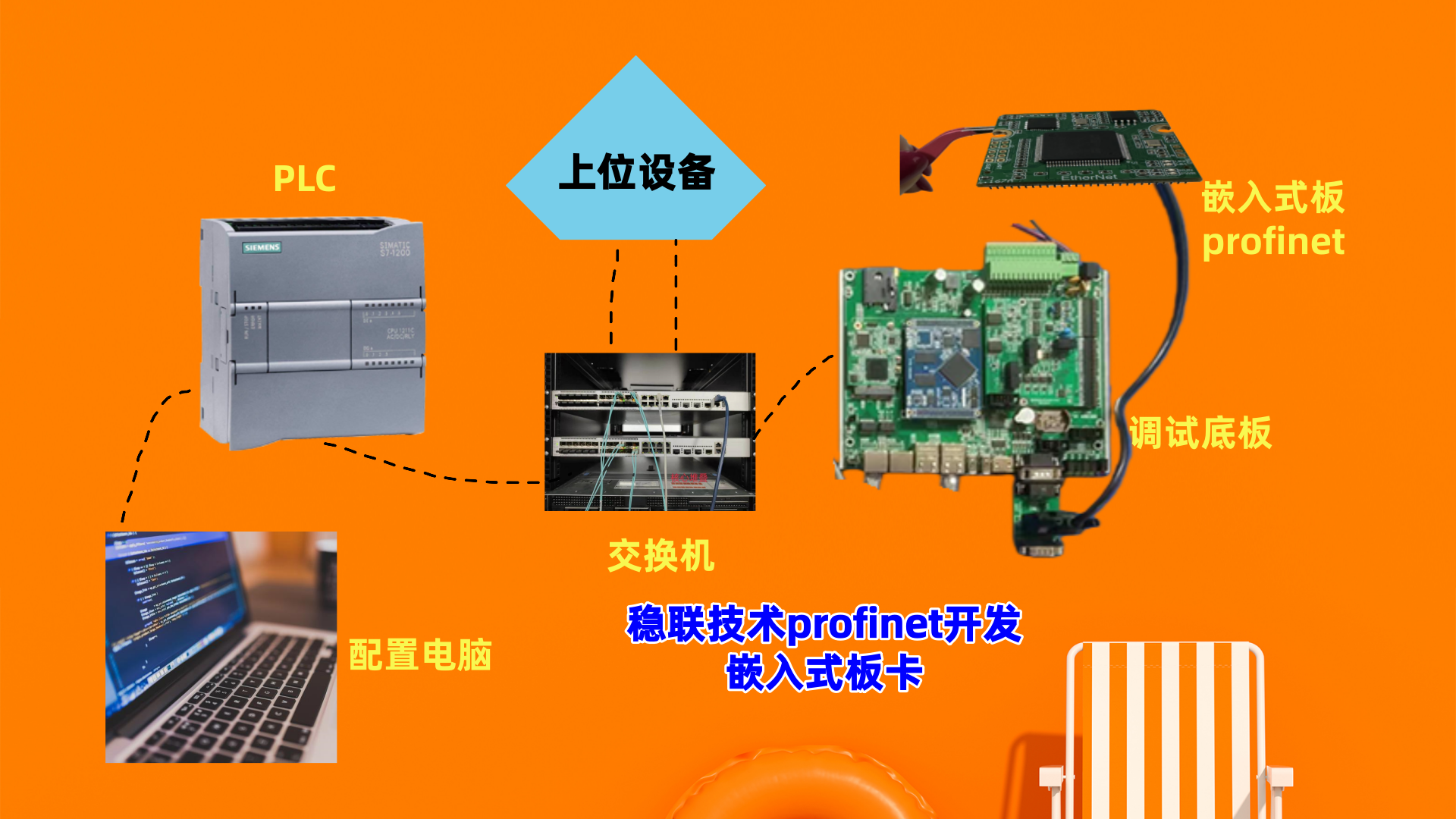

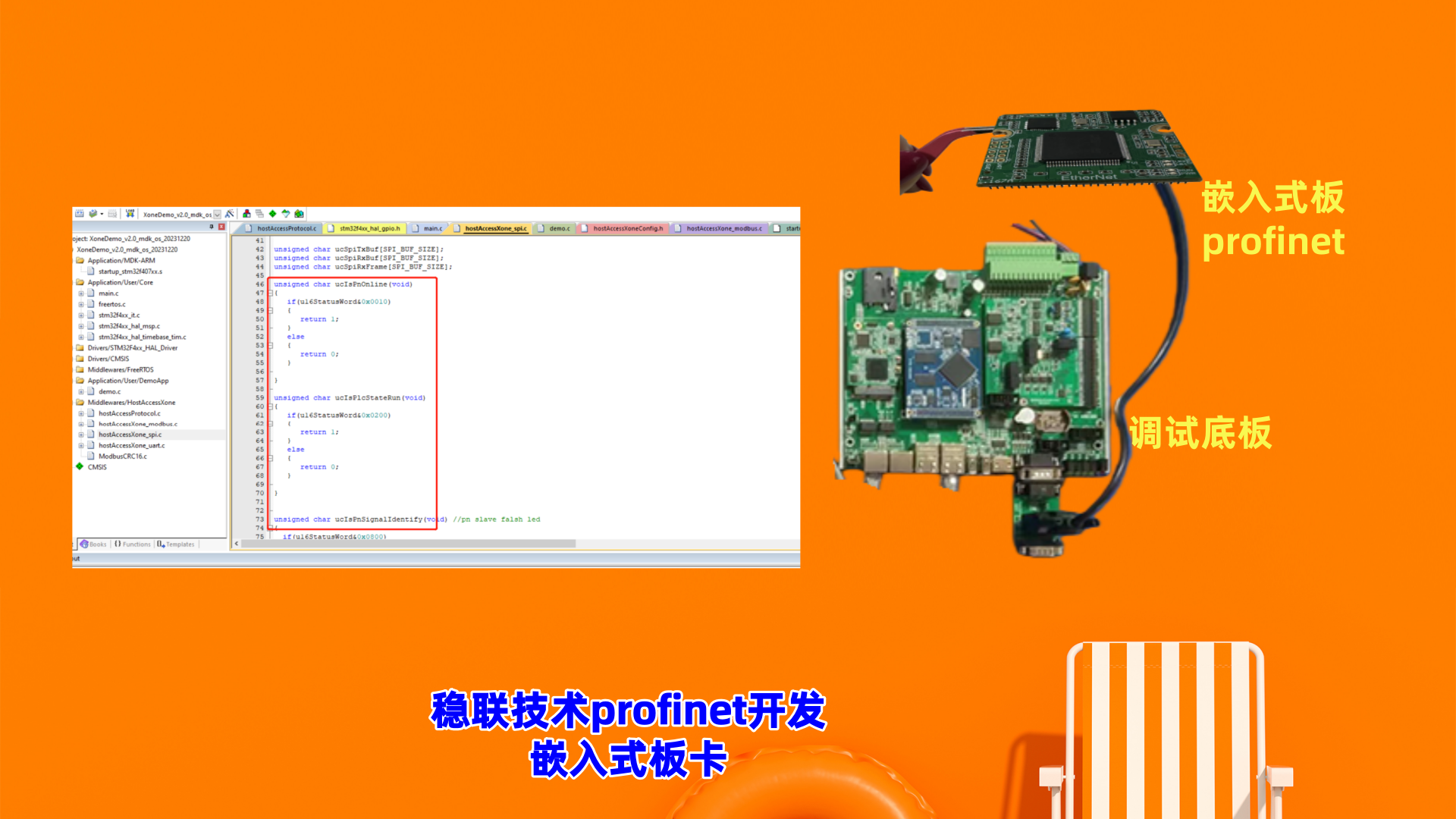

如圖2，連接編程電腦，交換機，組態用PC,及板卡系統。

2 PC端組態并配置PLC

2.1 在博圖中安裝設備GSD

將GSD壓縮文件解壓并放置到任意目錄中，目錄中有如下三個文件

打開博圖，并在菜單欄中，通過“選項->管理通用站點描述文件”進入gsd管理。

選擇第一步GSD文件的解壓路徑，并勾選文件，安裝。

工作方式要點

· PLC 通過 Profinet 發送運動指令給板卡（對接穩聯板卡的 EtherNet/IP 側）

· 穩聯的 EtherNetIP 轉 SPI 板卡將收到的命令通過 SPI 傳輸給伺服驅動的 MCU，MCU 根據指令執行運動控制

· 伺服驅動會通過 SPI 將編碼器反饋、溫度、過載等狀態回傳給板卡，板卡再通過 EtherNet/IP 回傳給網關，網關將數據映射回 Profinet 給 PLC

· 數據映射示例（簡化版，便于理解）：

§ 軸數: 2 軸

§ 輸出數據（目標值）

§ TargetPos_A, TargetPos_B（各 32 位，單位按伺服編碼器計數）

§ TargetVel_A, TargetVel_B（若需要，32 位，單位為計數/秒）

§ 輸入數據（反饋/狀態）

§ ActualPos_A, ActualPos_B（各 32 位）

§ StatusWord_A, StatusWord_B（各 16 位，表示就緒、運動、錯誤等狀態）

o EtherNet/IP 側（穩聯板卡對 MCU 的 SPI 映射）：

§ 參考寄存器：CmdRegister[0..3] 對應 TargetPos_A/TargetPos_B 的低/高位分段、CmdRegister[4..7] 對應 TargetVel（若有）

§ 反饋寄存器：FeedbackRegister[0..3] 對應 ActualPos_A/ActualPos_B 的低/高位分段、FeedbackRegister[4..5] 對應狀態

o SPI 側（伺服控制器 MCU）：

§ 解析 CmdRegister，將目標值轉化為伺服驅動的運動指令

§ 將 MCU 的 ActualPos、溫度等反饋寫回 FeedbackRegister，由板卡上報到 EtherNet/IP 網絡，最終回到 PLC
