核心結論：PROFINET 轉 SPI 的測試需圍繞 “協議連通性、數據可靠性、實時性” 展開，應用聚焦工業控制場景，需結合硬件選型與軟件適配實現穩定傳輸。

核心測試維度與方法

硬件連接測試

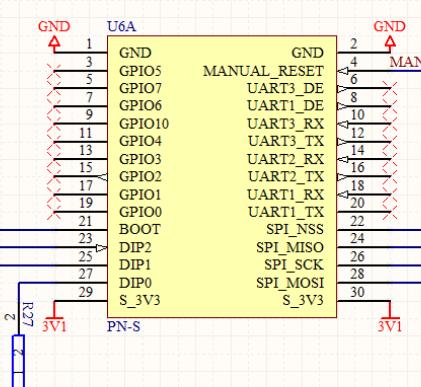

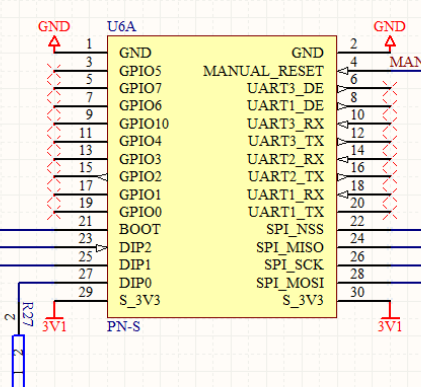

確認板卡供電匹配（多為 3.3V，需滿足電流要求），SPI 引腳（SCLK、MOSI、MISO、CS）與嵌入式主控（如 STM32）對應接線無錯。

用萬用表檢測 SPI 信號線通斷，排除虛焊、引腳復用沖突（部分板卡 SPI 與 IO 引腳復用，需配置寄存器禁用其他功能）。

協議連通性測試

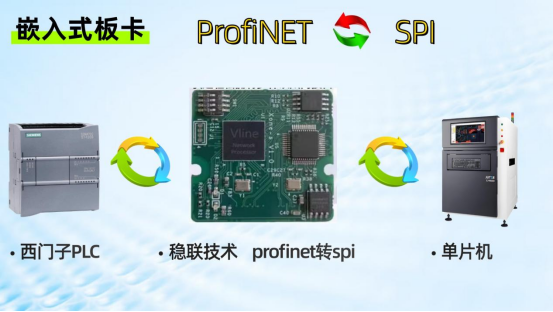

搭建測試環境：PROFINET 主站（如西門子 S7-1200 PLC）→ 轉協議板卡 → SPI 從設備（如傳感器、存儲芯片）。

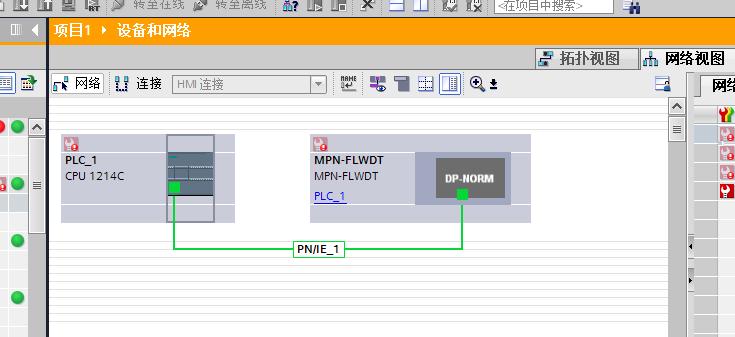

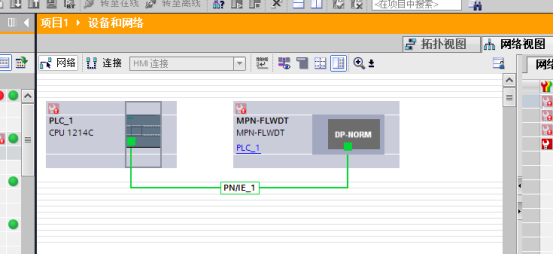

主站側：通過 TIA Portal 配置 PROFINET 從站參數（設備名稱、IP 地址、數據交換區），啟動后查看是否成功建立連接。

板卡側：通過廠商提供的配置工具（如中科易聯的 PN 配置軟件），設置 SPI 速率（常見 1MHz-10MHz）、數據位 / 校驗方式，確保與從設備一致。

數據傳輸測試

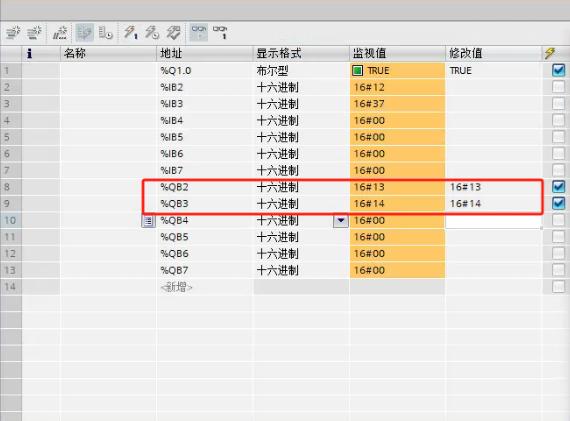

單向傳輸測試：主站發送固定數據幀（如 0x1234），通過板卡 SPI 接口輸出，用邏輯分析儀抓取 SPI 信號，驗證數據完整性。

雙向傳輸測試：SPI 從設備上傳傳感器數據（如溫度、壓力值），板卡轉發至 PROFINET 主站，對比主站接收數據與原始數據是否一致。

異常測試：模擬 SPI 斷線、PROFINET 網絡中斷，觀察板卡是否觸發報警信號，恢復連接后能否自動重連。

典型應用場景

工業傳感器數據上傳

場景：SPI 接口的溫濕度傳感器、壓力傳感器，需接入 PROFINET 工業以太網。

實現：板卡作為中間轉換單元，讀取 SPI 傳感器數據，打包成 PROFINET IO 數據幀，上傳至 PLC 主站，用于生產環境監控。

PLC 對 SPI 設備的控制

場景：通過 PROFINET 主站（如 S7-1200）控制 SPI 接口的執行器（如步進電機驅動器、繼電器模塊）。

實現：PLC 下發控制指令（如電機啟停、轉速調節），板卡將 PROFINET 數據解析為 SPI 信號，發送至執行器，完成指令執行。

嵌入式設備聯網擴展

場景：無以太網接口的 SPI 主控板（如基于 MCU 的自定義板卡），需接入工業網絡實現遠程通信。

實現：板卡作為 PROFINET 從站，與 SPI 主控板雙向傳輸數據，使嵌入式設備具備工業以太網通信能力，支持遠程監控與參數配置。

關鍵注意事項

供電穩定性：板卡與 SPI 設備需共用穩定電源，避免電壓波動導致數據傳輸異常。

SPI 速率匹配：板卡與從設備的 SPI 時鐘速率、數據格式必須一致，否則會出現數據錯位。

協議配置：PROFINET 的 IP 地址、子網掩碼需與主站網絡段匹配，數據交換區大小需根據實際傳輸需求配置（避免溢出或浪費）。

環境適配：工業場景需選擇寬溫型板卡（-40℃~+75℃），并做好電磁屏蔽，防止干擾 SPI 與 PROFINET 信號。
