安森美 NCP402045集成驅動器/MOSFET在單一封裝中集成了MOSFET驅動器、高側MOSFET、和低側MOSFET。該元件優化用于大電流直流-直流降壓電源轉換應用。該器件具有快速開關能力、低導通損耗和高集成度，有助于優化系統效率，同時最大限度地減少熱管理問題。與分立元件解決方案相比，安森美 NCP402045集成解決方案顯著減少了封裝寄生效應和電路板空間。

數據手冊：*附件：onsemi NCP402045集成驅動器和MOSFET數據手冊.pdf

特性

平均電流能力高達45A
能夠以高達2MHz頻率進行開關
峰值電流 (10ms) 高達75A
兼容3.3V或5V PWM輸入
正確響應3級PWM輸入
通過3級PWM實現零交叉檢測選項
內部自舉二極管
欠壓鎖定
支持Intel^?^ IMVP9.1/9.2低功耗特性
熱警告輸出
熱關斷
PQFN31 封裝
無鉛，符合RoHS指令

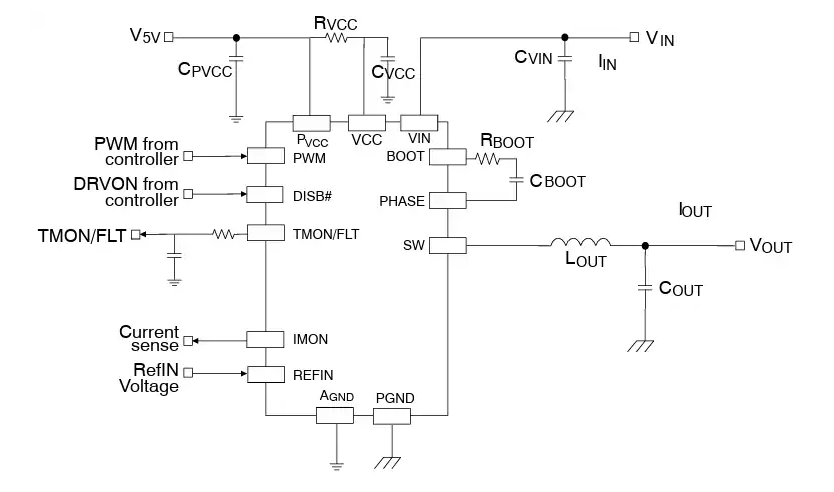

應用電路原理圖

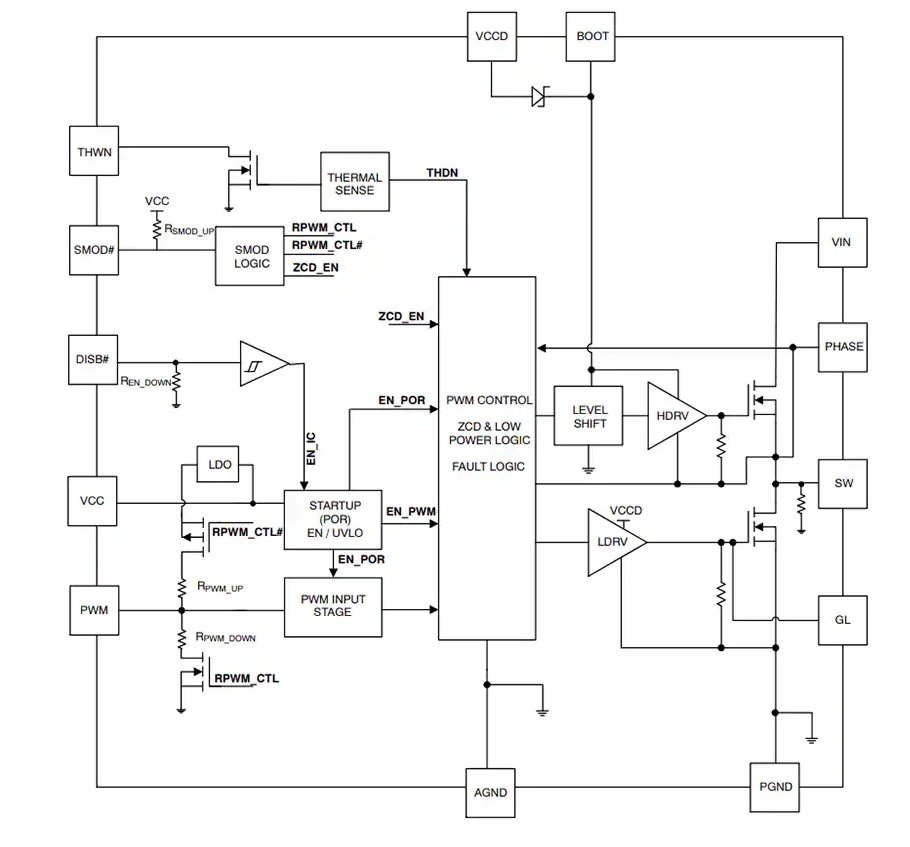

框圖

onsemi NCP402045集成驅動器和MOSFET技術解析

產品概述

NCP402045是一款高度集成的功率轉換解決方案，將MOSFET驅動器、高邊MOSFET和低邊MOSFET整合在單一封裝內。該器件專為大電流DC-DC降壓功率轉換應用進行優化，相比分立元件解決方案，顯著降低了封裝寄生參數和電路板空間占用。

核心特性

?功率性能?

平均電流支持高達45A
峰值電流（持續10ms）可達75A
開關頻率最高2MHz
兼容3.3V或5V PWM輸入

?保護功能?

欠壓鎖定保護
熱警告輸出
熱關斷保護
內部自舉二極管

?控制特性?

正確響應三電平PWM輸入
支持零電流檢測（配合三電平PWM）
支持Intel IMVP9.1/9.2低功耗特性

電氣參數詳解

工作條件

?電源電壓范圍?：VCC/VCCD為4.5-5.5V（典型值5.0V）
?轉換電壓范圍?：VIN為4.5-20V（典型應用12V）
?結溫范圍?：-40℃至+125℃

關鍵性能指標

?輸出電流能力?

開關頻率1MHz，VIN=12V，VOUT=1.0V：最高40A
開關頻率300kHz，VIN=12V，VOUT=1.0V：最高45A
峰值電流條件：開關頻率500kHz，VIN=12V，VOUT=1.0V：最高75A

?功耗特性?

正常工作電流（IVCC_NM）：典型值10.5mA
多種待機模式電流，最低可達25μA

引腳功能分析

?控制引腳?

?PWM?：PWM控制輸入和零電流檢測使能
? SMOD# ?：跳躍模式引腳，支持三態輸入
? DISB# ?：輸出禁用引腳，內部帶下拉電阻

?電源管理引腳?

?VCC?：控制電源輸入
?VCCD?：驅動器電源輸入
?VIN?：轉換電源功率輸入（引腳8-11）

?保護監測引腳?

?THWN?：熱警告指示器，開漏輸出

應用設計要點

自舉電路設計

集成自舉二極管配合外部自舉電容（CBST）為高邊驅動器供電。建議使用容量大于100nF的多層陶瓷電容，可選擇串聯1-4Ω電阻以減小VSW過沖。

電源去耦

VCCD引腳需靠近放置低ESR電容（1-4.7μF MLCC）
VCC引腳需配置1μF陶瓷電容
建議在VCC和VCCD去耦電容間使用10Ω電阻隔離噪聲

PCB布局建議

功率路徑需短而寬以減小寄生電感
信號地與功率地合理分離
散熱焊盤需充分連接至地平面

典型應用場景

?移動計算設備?

筆記本、平板電腦和超極本
適用于處理器核心供電和系統電源管理

?高性能計算?

顯卡供電
臺式機和一體機電腦的V-Core及非V-Core轉換器

?工業應用?

大電流DC-DC負載點轉換器
高功率密度電源設計

保護機制

?熱管理?

熱警告閾值：典型值150℃
熱關斷閾值：典型值180℃
熱警告滯后：典型值15℃

?電壓保護?

VCC欠壓鎖定：?jiǎn)?dòng)閾值4.2V，滯后300mV
自舉UVLO：上升閾值3.7V，下降閾值3.4V
