onsemi NCP51313高側柵極驅動器：高效電源設計的理想之選

在當今追求高效和緊湊的電源設計領域，高側驅動器的性能至關重要。onsemi的NCP51313高側驅動器憑借其出色的特性，成為了DC - DC電源和逆變器設計的有力候選者。今天，我們就來深入了解一下這款驅動器。

文件下載：onsemi NCP51313 柵極驅動器.pdf

產品概述

NCP51313是一款耐壓達130V的高側驅動器，具備2.0A的源電流和3.0A的灌電流驅動能力，專為DC - DC電源和逆變器設計。它在高頻運行時具有出色的傳播延遲、低靜態電流和低開關電流，能夠?qū)崿F(xiàn)高效的高頻電源設計。該驅動器有NCP51313A和NCP51313B兩個版本，NCP51313A典型傳播延遲為50ns，NCP51313B則低至20ns，采用標準的SO8封裝。

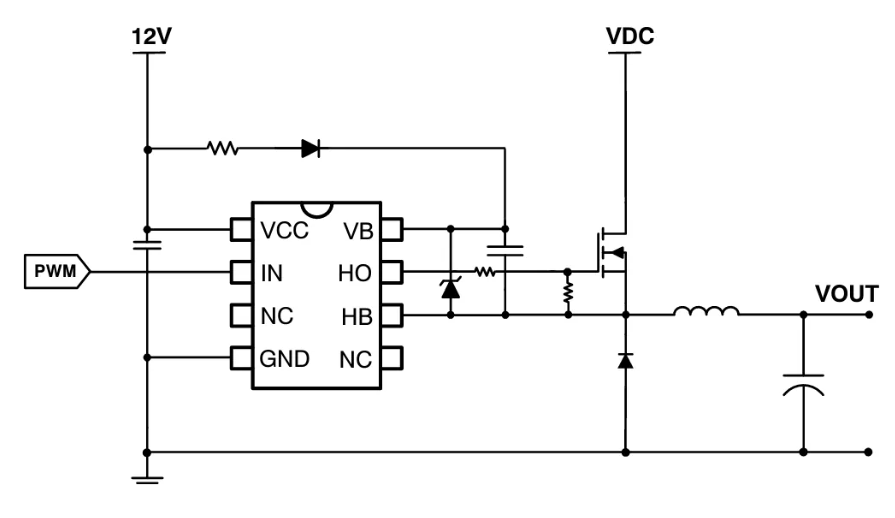

典型應用原理圖

特性亮點

輸入兼容性強

NCP51313的輸入引腳IN兼容TTL和CMOS邏輯，能接收來自模擬或數字PWM控制器、邏輯門的3.3V或5V邏輯信號。輸入引腳帶有施密特觸發器，典型滯回電壓為0.7V，可有效避免噪聲引起的邏輯錯誤，具備良好的抗噪能力。此外，當輸入引腳浮空時，輸出（HO）會保持低電平，輸入引腳內部有下拉電阻，可在引腳懸空或由開漏信號驅動時確定其邏輯值。而且，輸入引腳能承受一定的負電壓（在絕對最大額定值范圍內），這使得可以使用變壓器作為輸入脈沖的隔離屏障。不過，NCP51313A和NCP51313B在輸入濾波方面有所不同，NCP51313A有噪聲抑制功能，可確保短于30ns的脈沖干擾不會改變HO電平，而NCP51313B的輸入級則沒有此類濾波器。大家在實際應用中，要根據具體的噪聲環境來選擇合適的型號，你覺得在高噪聲環境下，NCP51313A是不是更有優勢呢？

欠壓鎖定保護

該驅動器具備欠壓鎖定（UVLO）保護功能，UVLO電路能確保有足夠的電源電壓（$V{CC}$和$V{B}$）來正確偏置驅動電路，保證外部MOSFET的柵極在最佳電壓下驅動。當$V{CC}$或$V{B}$低于UVLO電壓時，高側驅動器輸出（HO）保持低電平。$V{CC}$和$V{B}$的UVLO電路都有滯回特性，可避免電源地噪聲引起的錯誤，確保在偏置電壓小幅下降時仍能持續工作。這一特性對于保證驅動器的穩定運行至關重要，你在設計電路時，有沒有充分考慮過欠壓保護的問題呢？

輸出能力出色

NCP51313采用浮動驅動器，輸出級具有2.0A的源電流和3.0A的灌電流能力，通常能在11ns內對1nF負載充電，在10ns內放電。不過，在充放電過程中，$C{GS}$的充放電路徑存在寄生電感，可能導致偏置電壓$V{B}$出現小幅度下降。如果$V_{B}$降至UVLO以下，電源可能會關閉驅動器。所以，在設計電路時，要注意盡量減小寄生電感的影響，你有什么減小寄生電感的好方法嗎？

傳播延遲短

NCP51313在輸入和輸出之間具有業界領先的傳播延遲。NCP51313A典型傳播延遲為50ns，NCP51313B由于沒有輸入濾波器，傳播延遲更短，僅為20ns。這種短傳播延遲特性使該驅動器適合高頻操作，并且允許100%占空比運行。在使用100%直流驅動時，需要一個浮動源為浮動驅動器供電。對于高頻電源設計來說，短傳播延遲可以提高效率，你在高頻設計中，對傳播延遲的要求一般是多少呢？

負瞬態抗擾性

在HB開關應用中，由于寄生電感和感性負載，HB節點在開關操作期間常被拉至地以下，這些負尖峰可能導致電路故障或損壞。NCP51313在負電壓條件下的工作能力通過NTI測試體現，其抗負尖峰能力由曲線表示，該曲線顯示了在特定脈沖寬度下驅動器仍能正常工作的負電壓水平。但即便如此，在應用電路設計中，還是要通過精心的PCB布局和合適的元件選擇，盡量消除或限制VB引腳的負瞬態電壓。你在實際設計中，遇到過負瞬態電壓的問題嗎？是如何解決的呢？

元件選擇要點

自舉電容$C_{boot}$

NCP51313的高側驅動器通過自舉電路提供偏置，自舉電容$C{boot}$的選擇至關重要。$C{boot}$只有在HB降至地電平才充電，其值過低可能導致偏置電壓$V{B}$下降。若$V{B}$低于UVLO電平，電源可能關閉驅動器。在計算$C{boot}$值時，要考慮MOSFET的等效柵極電荷$Q{g}$、自舉靜態電流$I{B2}$、HO導通時間$t{discharge}$和允許的紋波電壓$V{ripple}$等因素。為應對柵極電荷和電壓隨溫度的變化，建議選擇較大的$C{boot}$值。同時，如果沒有初始充電開關，可能需要額外的啟動電路來確保高側驅動器正常啟動。你在選擇$C_{boot}$時，是按照怎樣的步驟進行計算的呢？

自舉電阻$R_{boot}$

為保證$C{boot}$再次充電，需在$V{CC}$線到VB引腳的外部二極管串聯一個電阻$R{boot}$，以減少$V{CC}$線的電流峰值。$R{boot}$值的選擇對高側驅動器的正常工作至關重要，值過小會從$V{CC}$線汲取大電流峰值，過大則$C{boot}$無法充到合適電平，可能觸發內部UVLO保護使驅動器禁用。$R{boot}$的計算要考慮$C{boot}$的充電時間、最大充電電壓、初始電壓和目標電壓等因素，并且其值會隨溫度和電壓變化。在啟動和跳周期操作時，由于起始電壓不同，充電時間會變長，因此可能需要適當減小$R{boot}$值。你在實際應用中，有沒有遇到過$R_{boot}$值選擇不當導致的問題呢？

$V_{CC}$電容

$V{CC}$電容值應至少為$C{boot}$的10倍，以保證電源的穩定性。在設計時，要根據$C{boot}$的值合理選擇$V{CC}$電容。你在選擇$V{CC}$電容時，有沒有考慮過與$C{boot}$的匹配關系呢？

IN引腳輸入濾波器

對于NCP51313的IN引腳PWM連接，RC濾波器可濾除高頻輸入噪聲，特別是對于沒有內部濾波器的NCP51313B版本，該濾波器更為重要。推薦的$R{IN}$值為100Ω，$C{IN}$值為120pF。你在設計中，有沒有使用過這種RC濾波器來改善輸入信號質量呢？

柵極電阻$R_{gate}$

$R{gate}$用于限制柵極電容充放電時的峰值電流，有助于抑制寄生電感引起的振鈴，降低HB引腳的dV/dt至安全水平，減少EMI輻射。但$R{gate}$值過高會增加MOSFET的功率損耗，降低效率。建議先從較大值開始評估，在確保所有條件下工作安全后再減小阻值。同時，在某些應用中，可通過增加$R{snk}$和$D{snk}$來實現柵極電容充放電的分離路徑。你在選擇$R_{gate}$時，是如何平衡電流限制和功率損耗的呢？

功率損耗計算

NCP51313的總功率損耗包括邏輯部分、驅動器、電平轉換器和高電壓引腳泄漏等部分的損耗。邏輯部分的功率損耗可根據特定頻率下的電流消耗計算；驅動器的功率損耗與MOSFET的總柵極電荷、自舉電壓和開關頻率有關；電平轉換器的功率損耗受直流母線電壓、自舉電壓、開關頻率和傳輸能量等因素影響；高電壓引腳泄漏功率損耗與直流母線電壓、自舉電壓和占空比有關。通過合理計算和分析功率損耗，可以評估驅動器在不同工作條件下的性能，為散熱設計提供依據。你在進行功率損耗計算時，有沒有遇到過計算不準確的情況呢？是如何解決的呢？

封裝尺寸與焊接

NCP51313采用SOIC - 8 NB CASE 751 - 07封裝，文檔中詳細給出了封裝的尺寸信息，包括毫米和英寸兩種單位的最小、最大值。在焊接方面，要參考o(jì)nsemi的焊接和安裝技術參考手冊（SOLDERRM/D），確保焊接質量。良好的焊接工藝對于保證驅動器的性能和可靠性至關重要，你在焊接過程中，有什么特別的注意事項嗎？

總的來說，onsemi的NCP51313高側驅動器憑借其豐富的特性和優良的性能，在電源設計領域具有很大的應用潛力。但在實際應用中，工程師需要根據具體的設計要求，仔細選擇元件參數，合理考慮功率損耗和散熱問題，以充分發揮該驅動器的優勢。你在使用類似驅動器時，有什么獨特的經驗和技巧嗎？歡迎在評論區分享。
