安森美NTTFD1D8N02P1E N溝道MOSFET是一款雙通道25V電源夾非對稱器件。該N溝道MOSFET具有4.2mΩ HS、1.4mΩ LS和25VDSS~~ 漏極-源極電壓。NTTFD1D8N02P1E MOSFET還具有低 RDS (on) ，可最大限度地降低導通損耗，另外還具有低QG 和電容，可最大限度地降低驅動器損耗。該MOSFET采用PQFN12小尺寸 (3.3mm x 3.3mm)，設計緊湊。NTTFD1D8N02P1E器件適用于直流/直流轉換器和系統電壓軌。

數據手冊：*附件：onsemi NTTFD1D8N02P1E N 通道 MOSFET數據手冊.pdf

特性

• 3.3mm x 3.3mm小尺寸，設計緊湊
• 低 RDS(on) ，可最大限度地降低導通損耗
• QG 和電容較小，可使驅動器損耗最小化
• 該器件無鉛，符合RoHS指令

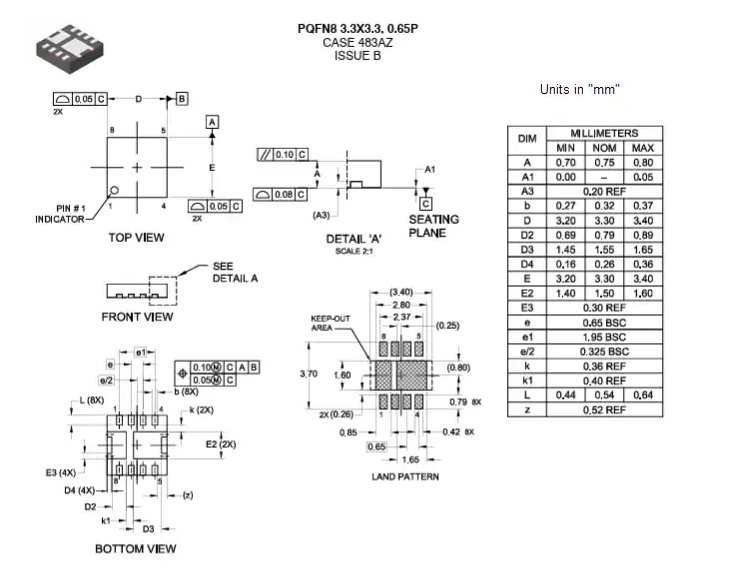

尺寸圖

基于NTTFD1D8N02P1E N通道MOSFET數據手冊的技術分析?

一、產品概述

NTTFD1D8N02P1E是安森美半導體推出的N通道PowerTrench? MOSFET，采用Power Clip 8引腳封裝。該器件針對高效率功率轉換應用進行了優化，具有優異的開關特性和熱性能。

二、關鍵特性分析

1. ?封裝優勢?
   • 超小封裝尺寸：3.3mm × 3.3mm，適合空間受限的緊湊設計
   • Power Clip技術提供卓越的熱性能和功率密度
2. ?電氣性能亮點?
   • 低導通電阻：Q1在VGS=10V時RDS(on)為4.2mΩ，Q2為1.4mΩ
   • 低柵極電荷：Q1在VGS=4.5V時QG(TOT)僅5.5nC
   • 耐壓等級：VDSS=25V，滿足系統電壓軌應用需求

三、詳細參數解析

?1. 最大額定值?

• 漏源電壓(VDSS)：25V
• 柵源電壓(VGS)：+16V/-12V
• 連續漏極電流：
  • Q1：TC=25°C時61A，TA=25°C時15A
  • Q2：TC=25°C時126A，TA=25°C時30A
• 脈沖漏極電流：高達861A（10ms脈沖）

?2. 開關特性?（VGS=4.5V條件）

• 開啟延遲時間：Q1為9.5ns，Q2為19.1ns
• 上升時間：Q1為2.3ns，Q2為6.6ns
• 關斷延遲時間：Q1為12.6ns，Q2為26.3ns
• 下降時間：Q1為2.7ns，Q2為6.3ns

?3. 熱特性參數?

• 結到殼熱阻：Q1為5.0°C/W，Q2為3.5°C/W
• 結到環境熱阻：Q1最大158°C/W，Q2最大132°C/W

四、性能曲線特征

根據手冊提供的典型特性曲線：

1. ?導通區域特性?顯示在低柵極電壓下仍能保持良好導通性能
2. ?轉移特性?表明器件在寬溫度范圍內(-55°C至125°C)均能穩定工作
3. ?導通電阻特性?：
   • 隨柵極電壓升高而顯著降低
   • 具有正溫度系數，便于并聯使用

五、應用場景推薦

1. ?DC-DC轉換器?
   • 低QG和電容特性有效降低驅動損耗
   • 快速開關速度支持高頻開關操作
2. ?系統電壓軌供電?
   • 25V耐壓適合多種總線電壓應用
   • 優異的散熱性能確保高可靠性

六、設計考量要點

1. ?驅動電路設計?
   • 建議使用4.5V或10V柵極驅動電壓
   • 適當?shù)臇艠O電阻可優化開關速度與EMI平衡
2. ?散熱管理?
   • 根據實際應用環境選擇合適的散熱方案
   • 注意不同焊接pad尺寸對熱阻的影響
3. ?布局建議?
   • 電源濾波使用10μF鉭電容與0.1μF陶瓷電容組合
   • 關鍵信號線長度控制在5cm以內

七、可靠性保障

• 器件符合RoHS標準，無鉛環保
• 寬工作溫度范圍：-55°C至+150°C
• 通過單脈沖雪崩能量測試，具備較強的抗沖擊能力
