在我們?nèi)粘Ｊ褂玫?a target="_blank">智能手機、智能手表、無線耳機和健康穿戴設備中，藏著一顆顆微小的芯片，負責感知我們的動作、姿態與周圍環境。

從橫豎屏切換、跌落檢測，到計步與運動姿態識別，這些芯片在默默發揮著關鍵作用。

而在出廠前，這些芯片都要經歷一套“穿衣打扮”的過程——也就是封裝（Packaging）。只有經過封裝，它們才能以堅固小巧的形態，穩定地服務于各種智能設備。

今天，就讓我們通過 Bosch Sensortec 的明星產品——BMA530 & BMA580 全球最小三軸加速度計，一起揭開芯片封裝背后的技術秘密，重點了解其中的先進工藝：

WLCSP（Wafer-Level Chip Scale Package，晶圓級芯片尺寸封裝）。

本文為【MEMS 芯知課堂】系列首期內容，我們將持續帶你探索MEMS傳感器的結構與封裝奧秘，敬請期待更多芯片微世界的精彩分享。

01芯片“穿衣”的兩種方式

LGA與WLCSP封裝工藝對比

1.1 LGA封裝：量身定制的多層“外衣”

傳統的LGA（Land Grid Array，柵格陣列）封裝，就像為芯片量身定制的一件多層外套。
芯片在晶圓制造完成后，需要經過切割、搬運等步驟，再依次完成基板貼裝、引線鍵合（Wire Bonding）和塑料封裝（Molding），最終形成標準尺寸的封裝芯片。

這種工藝成熟、可靠，適用于多種應用場景，但封裝層數較多，尺寸相對更大，材料與制造成本也較高。

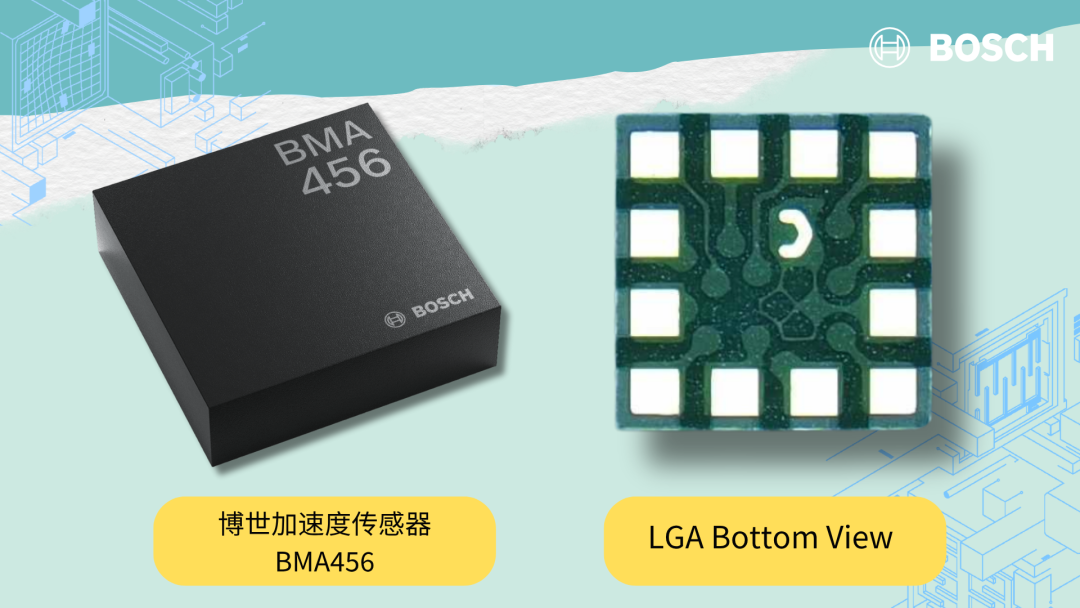

示例：Bosch Sensortec 的BMA456 三軸加速度計尺寸約為2.0×2.0×0.95 mm3，底部排列有12個金屬觸點，用于信號傳輸和電源連接。

（示意圖源自Bosch Sensortec工程師團隊）

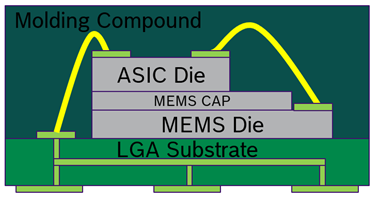

BMA456 采用傳統 LGA 封裝，體積相對較大，底部帶有金屬觸點陣列。

1.2 WLCSP封裝：在晶圓階段完成的極簡“制服”

WLCSP（晶圓級芯片尺寸封裝）則是一種“極簡主義”風格。這種技術在晶圓制造階段就完成封裝，無需再進行基板安裝、金線鍵合或外殼塑封。
當晶圓上的封裝工藝全部完成后，再統一切割成獨立芯片。

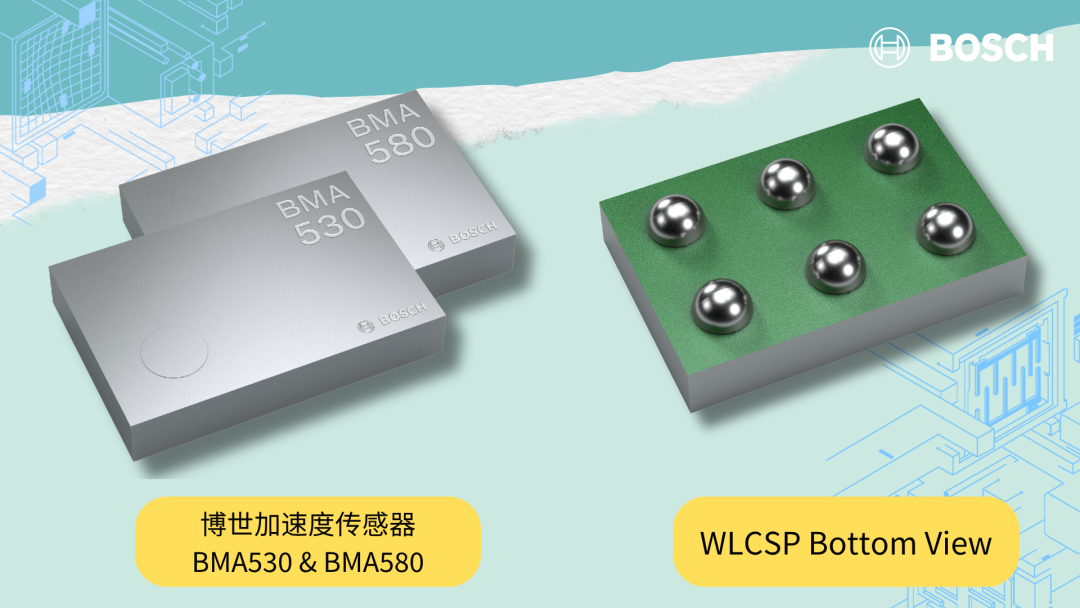

示例：Bosch Sensortec 的BMA530 & BMA580 加速度計采用的正是這一封裝方式，尺寸僅1.2×0.8×0.55 mm3，實現了極致小型化。

（示意圖源自Bosch Sensortec工程師團隊）

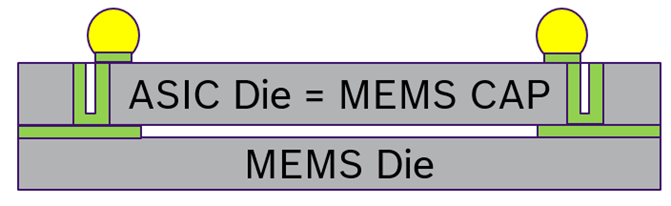

BMA530 & BMA580 采用 WLCSP 封裝，體積極小，適用于空間受限的終端設備。

1.3 LGA 與 WLCSP 封裝流程對比

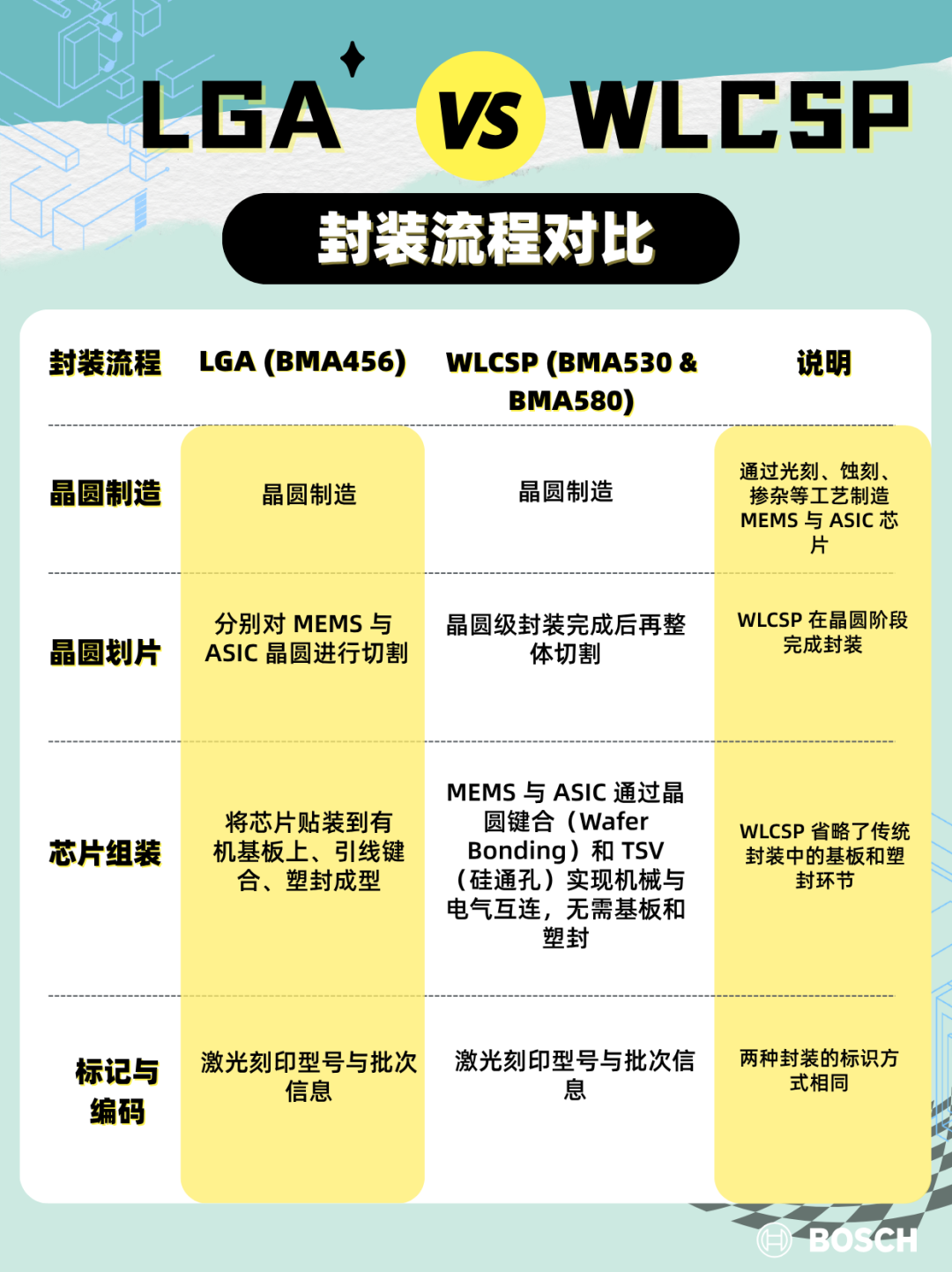

（點擊圖片可放大查看）

1.4LGA與WLCSP封裝各自優勢對比

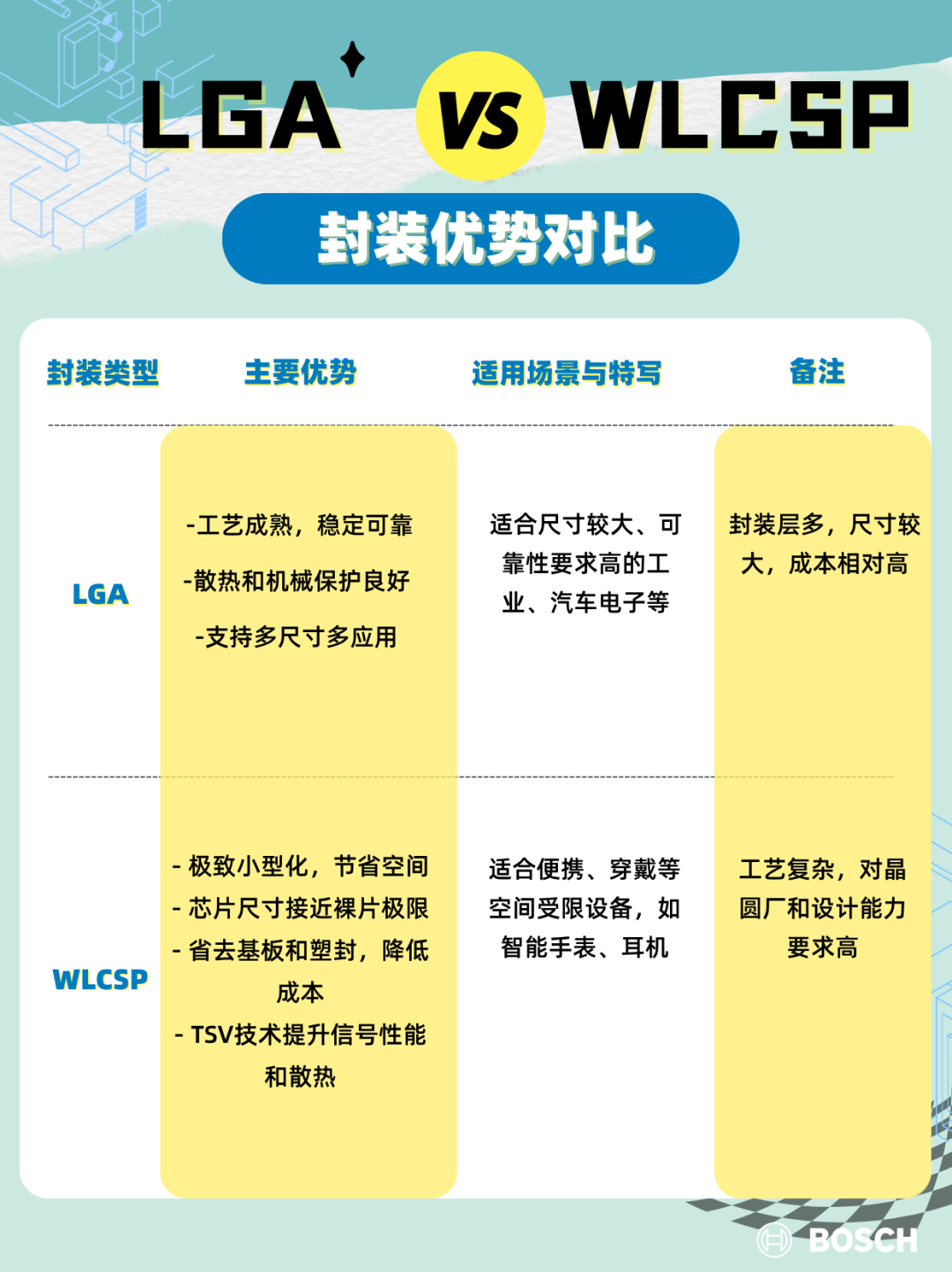

（點擊圖片可放大查看）

02BMA530 & BMAA580

芝麻粒大小的黑科技

把一粒白芝麻切成2等份,它們的占板面積僅為 0.96 mm2，比紙上的一個印刷逗號還小?！@就是 BMA530 & BMA580 在電路板上的真實存在感。

BMA530 & BMA580 采用 Bosch Sensortec 自主開發的 WLCSP 封裝技術，實現了極致小型化，為可穿戴設備、無線耳機等產品提供了更大的設計自由度。

BMA530 & BMA580 擁有以下核心技術亮點。

晶圓級貼裝（Wafer-Level Assembly）：

MEMS 與 ASIC 芯片在晶圓階段直接精密貼合，無需分步劃片與裝配，厚度接近裸芯片極限。

TSV（Through Silicon Via，硅通孔）技術：

相當于在芯片內開“電梯井”，打通上下層，實現內部信號直接互連，減少金線、銅線與封裝材料，提升信號速度并降低延遲。

高良率與高效率：簡化封裝與搬運流程，提高產能與良品率，同時降低制造成本。

優異散熱性能：無封裝殼體設計，使芯片工作熱量更快散出，提升系統穩定性。

03WLCSP技術為何門檻高？

盡管 WLCSP 具備明顯優勢，但并非所有廠商都能輕易實現。這項工藝需要高精度設備與長期技術積累。

以 Bosch Sensortec 為例，

BMA530 & BMA580 的成功依托于：

博世自有晶圓廠：實現晶圓制造與封裝工藝全流程掌控；

MEMS與ASIC 協同設計能力：確保兩者結構、熱應力、電氣性能完美匹配；

核心工藝整合能力：掌握TSV、晶圓鍵合等關鍵技術，確保高良率與規?；慨a(chǎn)。

這些技術積累，使 Bosch Sensortec 能夠在高性能、高穩定性、極小尺寸與成本控制之間取得平衡，真正將“微米級精密制造”帶入消費電子世界。

04科技創新，成就更智能的生活

對于 Bosch Sensortec 而言，WLCSP 只是眾多創新制造技術中的一個縮影。隨著消費電子設備對性能、尺寸與功耗要求的不斷提升，MEMS 傳感器將持續向更高集成度、更小封裝、更強感知力方向演進。

希望這篇小課堂，能讓你對那些“看不見的微小傳感器”多一份理解與敬意。歡迎關注 Bosch Sensortec 公眾號，探索更多 MEMS 黑科技的奧秘！
