DAC5670是一個14位2.4-GSPS的DAC，具有雙重復用差分輸入端口。DAC5670以DAC采樣率時鐘運行，兩個輸入端口最大運行1.2 GSPS。額外的參考位輸入序列用于調整輸出時鐘延遲數據源，通過延遲鎖環（DLL）優化內部數據鎖存時鐘相對于該參考位?；蛘撸珼LL可以被旁路，通過控制數據設置并保持時序到DLYCLK。

DAC5670還能僅通過A輸入端口接受最高1.2 GSPS的數據。 在 單端口模式，選項包括：重復輸入采樣（A_ONLY模式）、2×插值零值（A_ONLY_ZS模式），或2×通過重復并反轉輸入采樣進行插值（A_ONLY_INV）。這些模式用于將輸入采樣率加倍至最高2.4 GSPS。
*附件：dac5670-sp.pdf

該DAC5670以單一3至3.6伏的電源電壓工作。功率耗散為2瓦在最大工作條件下。該機DAC5670提供標稱的全量程差動電流輸出為20 mA，支持單端和差動應用。片上1.2V溫補償帶隙參考與控制放大器允許用戶調節全量程輸出電流，從標稱20 mA降至最低5 mA，最高可達30 mA。

輸出電流可以直接送入負載，無需額外的外部輸出緩沖。該設備專門為差動變壓器耦合輸出，輸出為50-Ω雙端極負載。

該DAC5670提供192球CBGA封裝。該裝置的特性為在軍用溫度范圍內（–55°C至125°C T）內的工作 箱 ).

特性

• 14位分辨率
• 2.4-GSPS 最大更新速率 DAC
• 雙差分輸入端口
  • 偶數/奇數復用數據
  • 每個端口最大1.2 GSPS，
    總共2.4 GSPS
  • 雙14位輸入+1個參考
    位
  • DDR輸出時鐘
  • DLL優化時鐘時
    序同步到參考位
  • LVDS與超傳輸
    電壓電平兼容
  • 數據和參考位輸入的內部100-Ω終端
• 可選2×插值與fs
  / 2混合
• 差動可擴展電流輸出：
  5至30 mA
• 片上1.2伏參考
• 3.3伏模擬電源作
• 功耗：2 W
• 192球CBGA（GEM）套裝
• QML-V 合格，SMD 5962-07247
• 軍用溫度范圍（–55°C至125°C T） 箱 )
• 應用
  • 測試與測量：任意
    波形發生器
  • 通信
  • 工程評估（/EM）樣品

參數

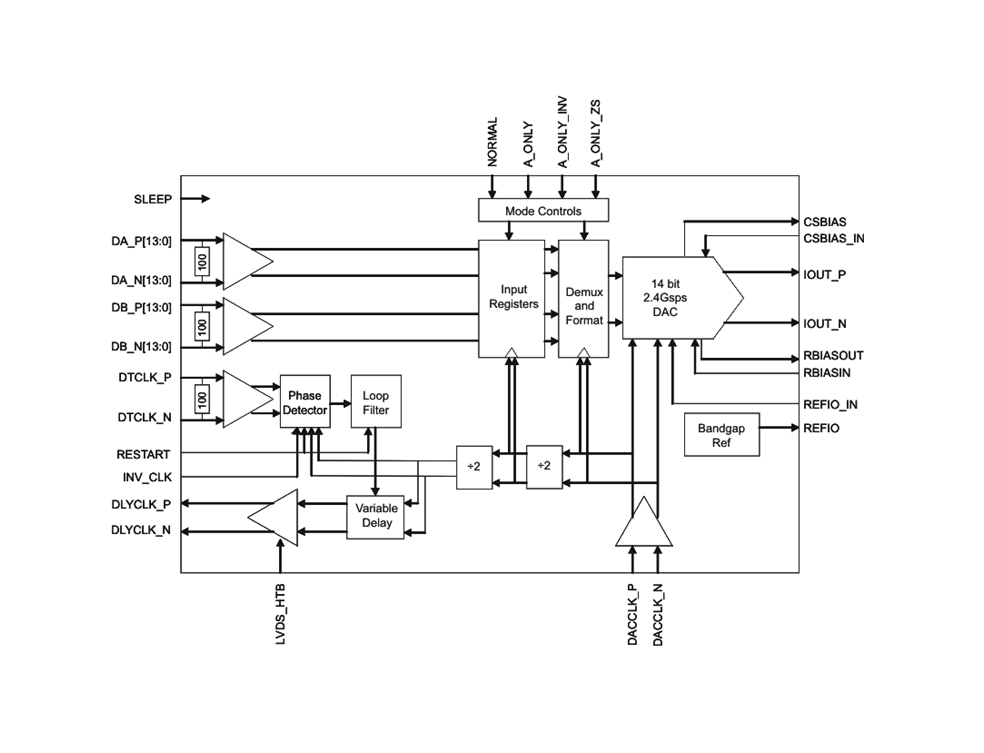

方框圖

?一、產品概述?
DAC5670-SP是一款14位分辨率、最高2.4 GSPS更新率的數模轉換器，采用雙差分輸入端口設計，支持LVDS和HyperTransport電平兼容。其主要特性包括：

• ?高精度?：14位分辨率，支持最高2.4 GSPS采樣率
• ?雙端口輸入?：支持1.2 GSPS每端口的數據速率，通過DDR輸出時鐘同步
• ?低功耗?：3.3V模擬電源供電，典型功耗2W
• ?集成功能?：內置1.2V基準電壓、可選的2倍插值功能（支持Fs/2混頻）
• ?軍用級可靠性?：QML-V認證，工作溫度范圍-55°C至125°C

?二、核心功能模塊?

1. ?輸入接口?
   • 雙差分?jǐn)?shù)據端口（DA/DB各14位+1參考位）
   • 內部100Ω終端電阻，支持DLL優化時鐘同步
2. ?工作模式?
   • ?NORMAL模式?：交替輸入A/B端口數據（A0,B0,A1,B1...）
   • ?單端口模式?：
     • A_ONLY：重復輸入樣本（A0,A0,A1,A1...）
     • A_ONLY_ZS：2倍插值（零填充）
     • A_ONLY_INV：2倍插值（重復并取反）
3. ?時鐘管理?
   • 延遲鎖定環（DLL）技術，通過參考位調整數據鎖存時序
   • 支持外部時序控制（DLYCLK設置/保持時間管理）

?三、電氣特性?

1. ?靜態性能?
   • 積分非線性（INL）：±1.5 LSB（典型值）
   • 微分非線性（DNL）：±0.8 LSB（典型值）
2. ?動態性能?（2.4 GSPS條件下）
   • 無雜散動態范圍（SFDR）：
   • 100MHz輸出：55 dBc
   • 500MHz輸出：43 dBc
   • 信噪比（SNR）：58 dBc（100MHz輸出）

?四、應用場景?

• ?測試測量?：任意波形發生器
• ?通信系統?：高速數據轉換鏈路
• ?工程評估?：提供非合規流程樣品（僅限25°C測試）

?五、封裝與物理規格?

• ?封裝形式?：192球CBGA（GEM）
• ?尺寸?：19.00 mm × 19.00 mm

?六、關鍵設計要點?

• 輸出電流范圍5-30 mA，可通過外部電阻調節
• 直接驅動50Ω雙端接負載，無需外部緩沖器
• 電源建議：3.3V單電源，需配合去耦電容
