該ADS7882為12位3MSPS的A到D轉換器，內部參考為2.5伏。該設備包含基于電容的SAR模數轉換器，具有固有采樣與保持功能。該設備提供12位并行接口，并帶有額外的字節模式，方便與8位處理器交互。該器件采用偽差分輸入級。
*附件：ads7882.pdf

±200 mV的 —IN 擺幅有助于補償 ADC 與傳感器之間的接地電壓不匹配，同時抵消共模噪聲。啟用睡眠模式時，設備在較低轉換率下以較低功耗運行。該設備提供48針TQFP封裝。

特性

• 3 MHz 采樣率，12位分辨率
• 零延遲
• 單極性、偽差分輸入、范圍：
  • 0 V 到 2.5 V
• 高速并行接口
• 100 kHz I/P 下 69.5 dB 信噪比
• 功率耗散：85毫瓦，3 MSPS
• 小睡模式（10 mW功率耗散）
• 斷電（10 和 microW）
• 內部參考
• 內部參考緩沖區
• 48針TQFP封裝
• 應用
  • 光網絡（DWDM，基于MEMS的交換）
  • 頻譜分析儀
  • 高速數據采集系統
  • 高速閉環系統
  • 電信
  • 超聲檢測

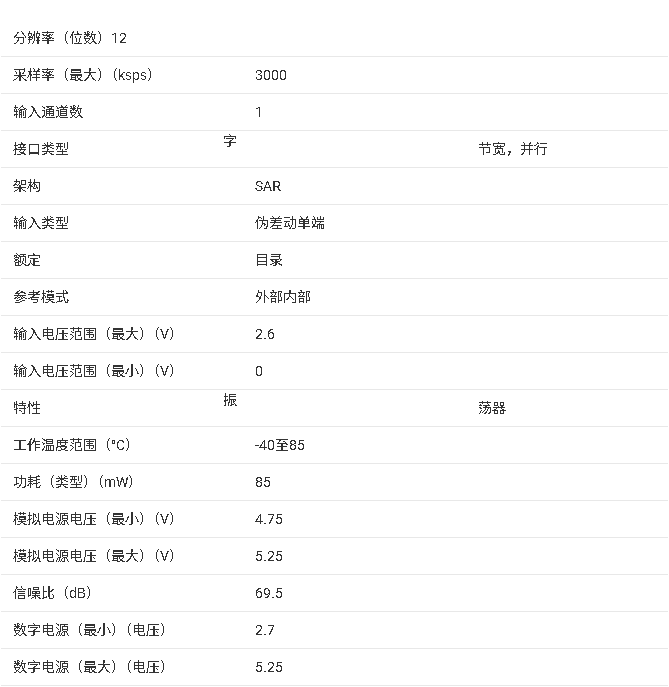

參數

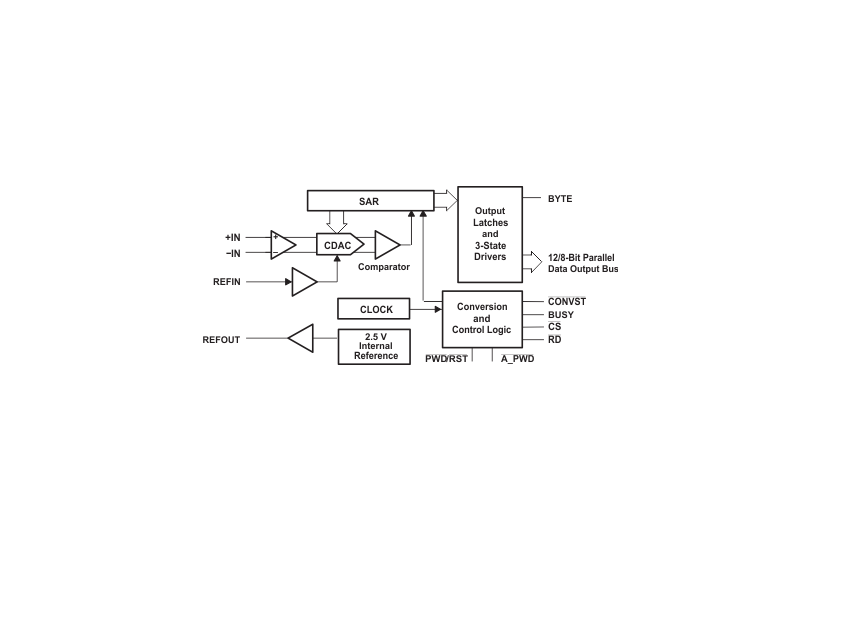

方框圖

?一、產品概述?
ADS7882是德州儀器推出的12位分辨率、3 MSPS采樣率的逐次逼近型模數轉換器，采用偽差分輸入結構，內置2.5V基準電壓源。其核心特性包括：

• ?高精度?：12位分辨率，零延遲轉換
• ?低功耗?：3 MSPS時功耗85 mW，待機模式10 mW，休眠模式10 μW
• ?靈活接口?：12位并行接口，支持8位字節模式
• ?工作模式?：正常模式、NAP模式、完全關斷模式

?二、電氣特性?

1. ?靜態性能?
   • 積分非線性：±4 LSB（最大值）
   • 微分非線性：±4 LSB（最大值）
   • 無失碼分辨率：10位
   • 偏移誤差：±1 mV（典型值）
   • 增益誤差：±1.2 LSB（典型值）
2. ?動態性能?（3 MSPS條件下）
   • 信噪比：69.5 dB（100 kHz輸入）
   • 總諧波失真：-79.5 dB（100 kHz輸入）
   • 無雜散動態范圍：80.5 dB（100 kHz輸入）
   • 小信號帶寬：50 MHz

?三、模擬輸入特性?

• ?輸入范圍?：
  • +IN：-0.2V 至 (Vref + 0.2V)
  • -IN：±200 mV
  • 差分輸入范圍：0V 至 Vref（2.5V）

?四、電源管理?

1. ?供電要求?：
   • 模擬電源：4.75V 至 5.25V
   • 數字電源：2.7V 至 5.25V
   • 典型功耗：85 mW（3 MSPS）
2. ?工作模式?：
   • ?正常模式?：全速運行
   • ?NAP模式?：10 mW功耗，適用于低采樣率應用
   • ?關斷模式?：10 μW功耗

?五、數字接口與時序?

1. ?控制信號?：
   • CS（片選）、CONVST（轉換啟動）、RD（讀使能）
   • BUSY（狀態指示）、BYTE（字節選擇）
2. ?關鍵時序參數?：
   • 轉換時間：280 ns
   • 采集時間：53 ns
   • 支持背靠背轉換模式

?六、封裝信息?

• ?封裝類型?：48引腳TQFP（PFB）
• ?工作溫度?：-40°C 至 85°C

?七、應用領域?

• 光網絡系統（DWDM、MEMS交換）
• 頻譜分析儀
• 高速數據采集系統
• 通信設備
• 超聲波檢測

?八、參考設計?
文檔提供了完整的應用電路設計指南，包括：

• 外部基準電壓配置
• 雙極性信號輸入電路
• 單極性信號輸入電路
• 微控制器接口方案

?九、可靠性認證?

• QML-V認證
• 軍用級溫度范圍支持
• ESD防護設計

該器件特別適用于需要高精度、低功耗和高速數據轉換的工業、通信和測試測量應用場景。
