該ADS7828是一種單電源低功耗12位數據采集設備，具備 序列I^2^C接口和8通道多路復用器。模擬轉數字 轉換器（ADC）具有采樣保持放大器和內部異步時鐘。這 一個I的組合^2^C 串行兩線接口與微功耗 這使得ADS7828非常適合需要ADC靠近輸入源的應用 偏遠地區及需要隔離的應用。ADS7828提供TSSOP-16型 包。
*附件：ads7828-q1.pdf

特性

• 符合汽車應用資格
• 8通道復用器
• 50 kHz采樣率
• 沒有缺失的代碼
• 2.7伏轉5伏工作原理
• 內部2.5伏參考
• 我^2^C? 接口支持標準、快速和高速模式

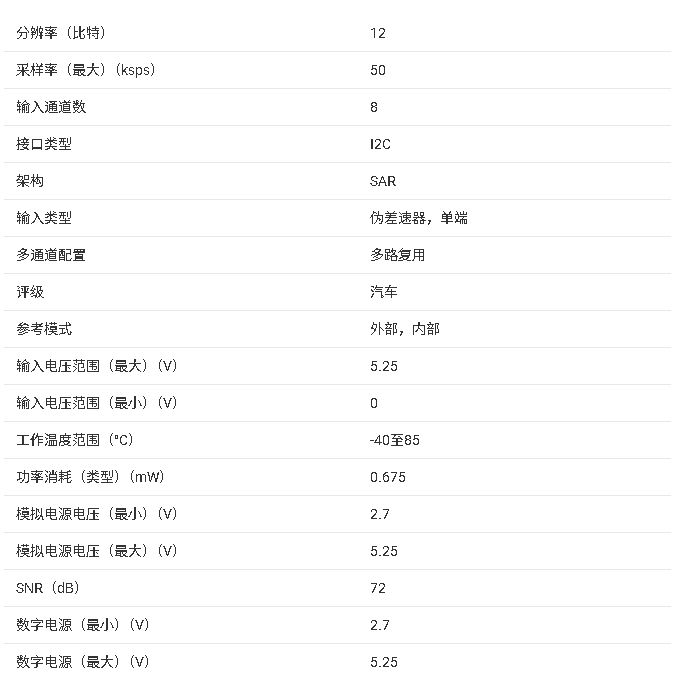

參數

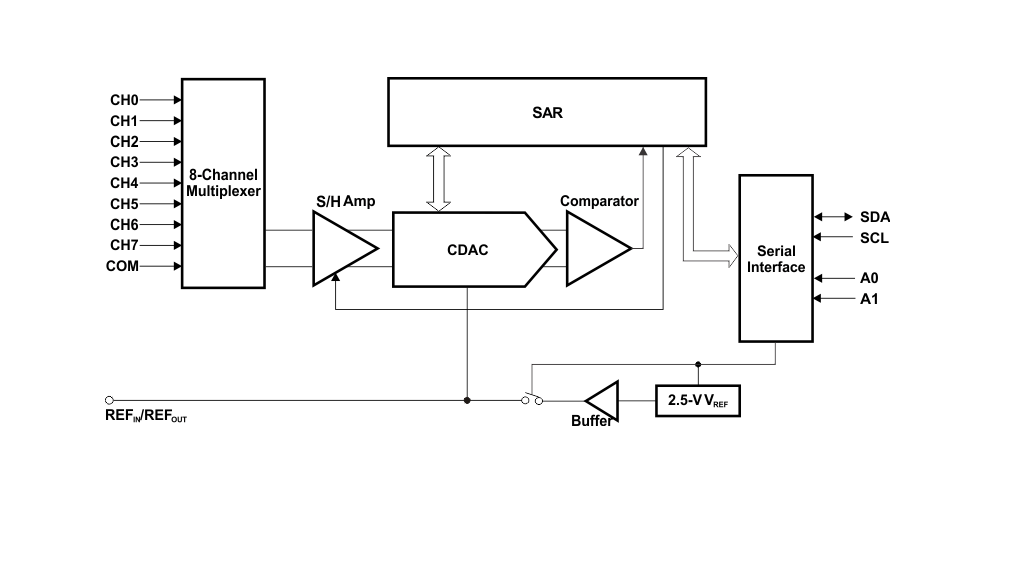

方框圖

?一、產品概述?

• ?型號?：ADS7828-Q1
• ?類型?：12位逐次逼近型模數轉換器
• ?通道數?：8通道多路復用器
• ?采樣率?：50 kHz
• ?接口?：I2C串行接口

?二、核心特性?

?1. 基本參數?

• 分辨率：12位（無失碼）
• 工作電壓：2.7V至5V
• 內部參考電壓：2.5V
• 支持I2C標準、快速和高速模式

?2. 性能特點?

• 低功耗設計
• 集成采樣保持放大器
• 內部異步時鐘
• 單電源供電

?三、電氣特性?

?1. 電源要求?

• 模擬電源電壓：2.7-5.25V
• 典型功耗：675-1000μW（高速模式）

?2. 動態性能?

• 信噪比：72 dB（典型值）
• 總諧波失真：-82 dB（典型值）
• 無雜散動態范圍：86 dB（典型值）

?四、引腳配置與功能?

?1. 封裝信息?

• 封裝類型：16引腳TSSOP
• 尺寸：6.40mm × 5.00mm
• 工作溫度：-40°C至85°C

?2. 主要引腳功能?

• CH0-CH7：8個模擬輸入通道
• SDA/SCL：I2C串行數據/時鐘線
• A0/A1：從機地址選擇位
• REFIN/REFOUT：參考電壓輸入/輸出

?五、應用領域?

?1. 主要應用?

• 汽車前裝單元
• 抬頭顯示器
• 電池管理系統
• 車載充電器
• 電壓監測系統
• 傳感器接口

?六、功能描述?

?1. 模擬輸入?

• 支持差分和單端輸入模式
• 輸入電容：25 pF
• 泄漏電流：±1 μA

?2. 參考電壓?

• 可選擇內部2.5V參考或外部參考
• 外部參考電壓范圍：50mV至5V

?3. 數字接口?

• 完整的I2C總線協議支持
• 可作為從設備工作
• 支持三種工作模式

?七、配置與控制?

?1. 地址字節?

• 固定前綴：10010
• 地址位：A1、A0
• 最多支持4個設備在同一總線

?2. 命令字節?

• SD位：選擇單端/差分模式
• C2-C0位：通道選擇
• PD1-PD0位：電源管理選擇

?八、電源管理?

?1. 工作模式?

• 正常工作模式
• 全局掉電模式
• 待機模式
• 輸出緩沖器禁用模式

?九、設計要點?

?1. 布局建議?

• 電源旁路電容應靠近VDD引腳
• 使用0.1μF陶瓷電容
• 保持干凈的地平面連接

?十、技術優勢總結?

ADS7828-Q1通過集成I2C接口和低功耗設計，為汽車和工業應用提供了高性價比的模數轉換解決方案。其8通道多路復用器設計簡化了系統架構，特別適用于多通道數據采集場景。
