安森美NCV81071柵極驅動器是高速雙路低側MOSFET驅動器，能夠?yàn)槿菪载?fù)載提供較大的峰值電流。這些驅動器可在米勒平坦區域提供5A峰值電流，有助于降低MOSFET開關轉換期間的米勒效應。NCV81071柵極驅動器還具有使能功能，可在不同應用中提供更好的控制能力。這些柵極驅動器內部上拉至驅動器的輸入電壓，實現高電平有效邏輯，并可打開以進行標準操作。NCV81071柵極驅動器的工作輸入電壓范圍為4.5V至20V，符合AEC-Q100標準。這些柵極驅動器非常適合用于服務器電源、電信和數據中心電源、同步整流器、功率因數校正、電機驅動、可再生能源和太陽能逆變器。

數據手冊：*附件：onsemi NCV81071 柵極驅動器數據手冊.pdf

特性

• 大電流驅動能力：±5A
• TTL/CMOS兼容輸入，與電源電壓無關
• 行業標準引腳分配
• 針對各驅動器的使能功能
• 典型上升時間8ns，典型下降時間8ns（1.8nF負載時）
• 典型傳播延遲時間在輸入下降時為20ns，在輸入上升時為20ns
• 輸入電壓范圍：4.5 V至20 V
• 雙輸出可并聯以獲得大驅動電流
• 工作溫度范圍：-40 °C至140 °C
• 符合AEC-Q100標準并具有PPAP功能
• 這些器件無鉛、無鹵/無BFR，符合RoHS指令

典型應用電路

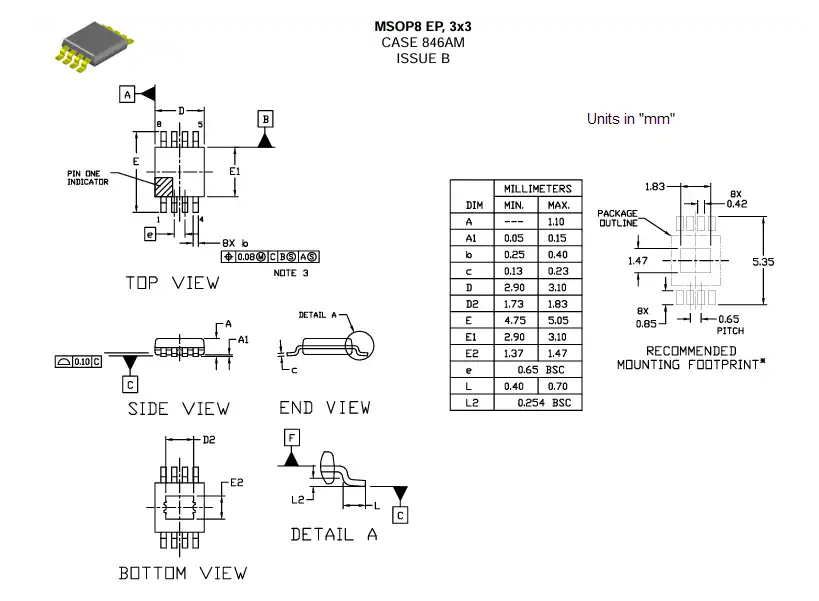

尺寸圖

?基于NCV81071柵極驅動器數據手冊的技術解析與應用指南?

?一、產品概述?

NCV81071是安森美半導體推出的一款?高速雙通道低側MOSFET驅動器?，具備?**±5A大電流驅動能力?和?獨立的使能控制功能**?。該器件專為優化功率MOSFET的開關性能而設計，通過提供高驅動電流有效抑制米勒效應，適用于高頻率開關場景。

?二、核心技術特性?

1. ?電氣參數?
   • ?工作電壓?：4.5V至20V寬范圍供電
   • ?峰值電流?：±5A（米勒平臺區域4.5A源電流/3.5A灌電流）
   • ?開關速度?：典型上升/下降時間8ns（1.8nF負載）
   • ?傳播延遲?：20ns（輸入上升/下降沿）
   • ?溫度范圍?：-40℃至+140℃結溫
2. ?功能創新?
   • ?使能引腳?（ENA/ENB）支持獨立通道控制，內部集成200kΩ上拉電阻
   • ?工業標準封裝?（MSOP-8）兼容現有設計
   • ?并聯輸出能力?：雙通道可并聯實現更高驅動電流

?三、引腳配置與邏輯控制?

? 邏輯真值表示例（NCV81071A） ?：

• ENA=H, INA=L → OUTA=H
• ENA=L, INA=任意 → OUTA=L

?四、典型應用場景?

1. ?服務器/數據中心電源?
   • 高電流驅動能力滿足CPU/GPU供電需求
   • 快速開關特性提升DC/DC轉換效率
2. ?可再生能源系統?
   • 太陽逆變器中的MOSFET驅動
   • 寬溫度范圍適應戶外環境
3. ?電機驅動與控制?
   • PWM輸出精確控制電機轉速
   • 使能功能實現安全關斷

?五、設計注意事項?

1. ?PCB布局建議?
   • 驅動器盡量靠近功率MOSFET
   • VDD-GND旁路電容需采用低電感貼片器件
   • 電源回路需最短路徑設計，降低寄生電感
2. ?熱管理要求?
   • 裸露焊盤需連接多層接地平面
   • 通過過孔陣列將熱量傳導至底層

?六、選型與配置指南?
