軟X射線吸收精細結構譜簡介

軟 X 射線是波長介于 0.1nm 到 10nm 之間的 X 射線，由于在這個能量波段的光子能夠特異性地激發元素周期表上大多數元素的原子共振能級，并發射出特征熒光或俄歇電子，因此，軟 X 射線吸收譜能夠適用的材料研究非常廣泛。

利用軟 X 射線吸收譜進行材料結構及其變化過程研究的一個非常重要的因素就是它可以在不破壞研究材料結構的前提條件下同時獲得材料近表面和亞表面的結構信息，另一方面，由于軟 X 射線吸收譜對原子的軌道電子結構具有高度的敏感性，可以同時實現研究材料中元素價態、軌道電子自旋態以及軌道雜化等信息的探測。

基于軟X射線吸收精細結構譜表征的前沿應用

原位、半定量、高分辨光譜表征

材料科學

微/納米材料、結構復雜固體材料晶態材料、無機/有機非晶態材料。

能源科學

催化劑材料、電池材料。

生物科學

土壤礦物、生物組織…

環境科學

吸附劑材料

基于這些特點和優勢，軟 X 射線吸收譜在材料科學、生物科學、能源科學及環境科學等多學科及交叉學科領域復雜體系材料結構表征中發揮了非常重要的作用，為重大科學問題的研究提供了重要的實驗數據支持。

傳統光譜表征技術(像 UV-Vsi、FT-IR 等)受激發波長的限制，其對材料結構的表征往往止步于分子層面。軟 X 射線吸收譜能夠以亞原子的分辨能力，通過選擇性地激發原子芯能級軌道電子，實現對同一元素在不同環境條件下的鍵荷分析。

(一)軟X射線吸收精細結構與材料科學

輻照前后PET聚合物的組成結構變化研究

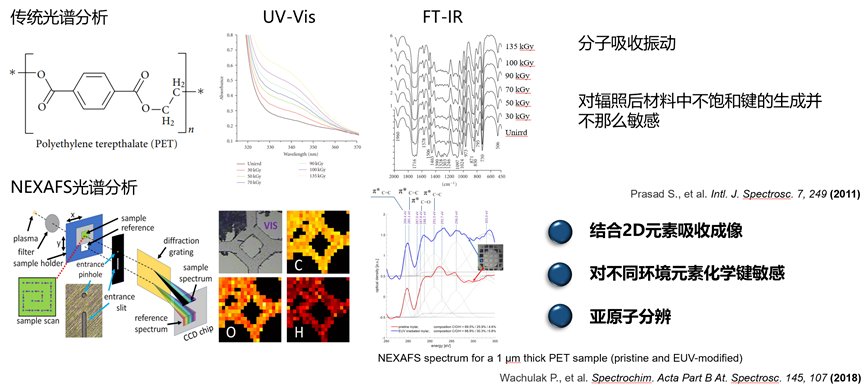

這里以輻照前后的 PET 聚合物的結構表征為例，通過特征元素吸收邊附近的能量激發，可以獲得材料在二維圖像上的元素分布信息和特征元素原子與周圍原子的軌道雜化信息，繼而解決了傳統光譜表征技術對材料結構分析的局限。

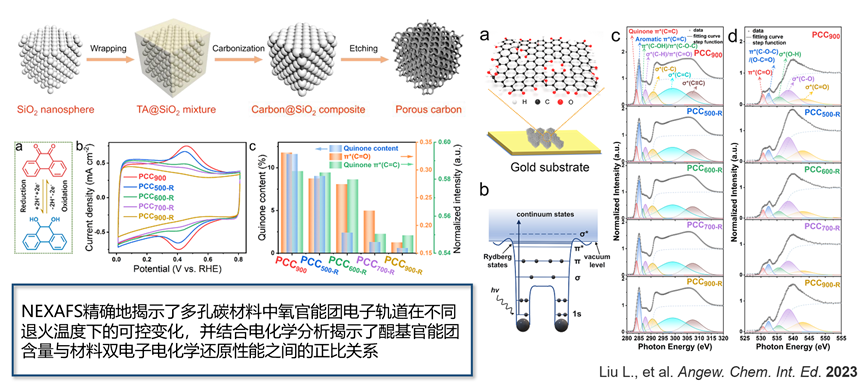

在能源催化領域，軟 X 射線吸收譜能夠定性和定量地解析催化劑材料中的活性官能團，為催化劑材料的構效關系建立提供必要的數據支撐。在這篇文章的工作中，倫敦大學 Parkin 教授的研究團隊利用 SiO2 作為模板制備了氧官能團修飾的多孔碳催化劑，通過 C 和 O 的 K 邊吸收譜，精確地揭示了催化劑材料中氧官能團的軌道電子結構在不同退火溫度條件下的可控變化，并結合電化學分析，為醌基官能團在雙電子氧還原制備 H2O2 中的優越性提供了重要的實驗證據。

催化劑材料的軟X射線吸收精細結構表征

非晶多孔碳中醌基官能團與ORR活性之間的構效關系分析

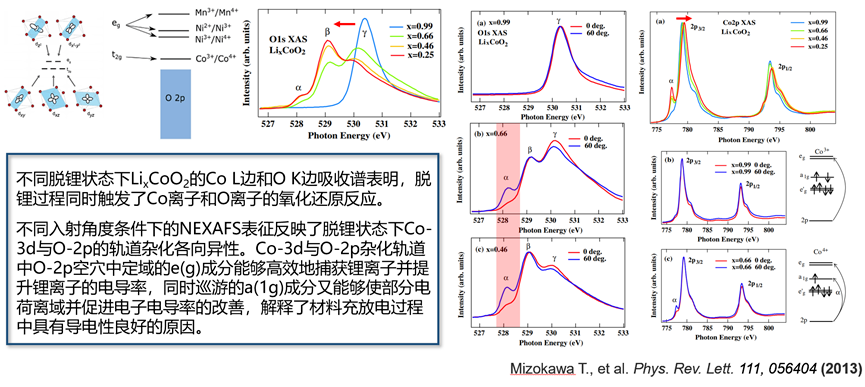

在能源電池領域，軟 X 射線吸收譜對解析正極材料中陰離子的電荷補償行為同樣表現出了獨特的優勢。傳統的觀點認為，鋰電池材料中鋰的脫嵌過程只涉及金屬離子得失電子，因而金屬離子中可轉移的電子總數決定了正極材料的理論電容。但在這篇文章的工作中，東京大學 Mizokawa 教授小組通過 O 的 K 邊和 Co 的 L 邊吸收譜同時研究了 LixCoO2 正極材料在不同脫鋰狀態下的軌道電子結構變化。結果發現，不僅 Co 離子在這個過程中發生了氧化還原反應，O 陰離子同樣也參與了這個反應過程。更有意思的是在 0° 和 60° 的不同入射角度條件下的 O 的 K 邊吸收譜表征結果表明，材料在脫鋰狀態下的 Co-3d 和 O-2p 軌道雜化表現出明顯的各向異性，從微觀層面上揭示了 LixCoO2 正極材料在充放電過程中具有良好導電性的根本原因。

電池材料的軟X射線吸收精細結構表征

LixCo0,中Co-3d與0-2p雜化軌道的各向異性及導電性分析

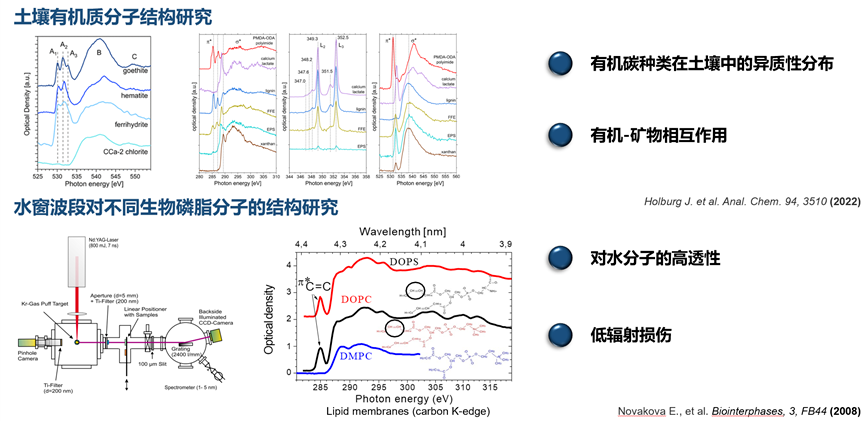

在生物科學領域，利用軟 X 射線吸收譜研究土壤和巖石礦物中金屬和有機質的組成結構演化，有利于打破傳統土壤腐殖質學對土壤有機質過程和功能認識的局限，讓我們能夠從生命活動的本質及其代謝產物與礦物的相互作用重新審視土壤和巖石礦物與生命耦合的協同關系。

此外，基于水窗波段的軟 X 射線對水分子的高透性，軟 X 射線吸收譜能夠?qū)崿F(xiàn)生物膜上不同磷脂分子層的結構表征，對針對性地設計和研發生物體的靶向納米藥物具有重要的指導意義。

(二)軟X射線吸收精細結構與生物科學

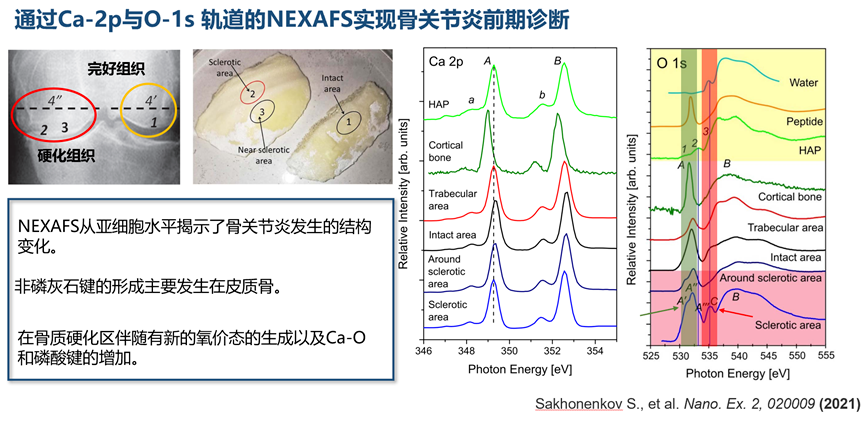

在生命醫療領域，從亞細胞水平研究人體骨組織的結構和病理機制，有利于骨關節炎的前期診斷和治療。在這篇文章的工作中，圣彼得堡國立大學的 Sakhonenkov 教授團隊通過 Ca 的 L 邊和 O 的 K 邊吸收譜研究了正常骨組織與受損骨組織中羥基磷灰石的結構差異。發現骨質的硬化過程伴隨著新的氧價態的生成和 Ca-O、磷酸鍵的增加，這不僅讓我們對骨關節炎發生過程中骨組織的微觀結構變化有了新的認識，同時也為骨關節炎的前期診斷和治療提供了新的思路。

生物組織的軟X射線吸收精細結構表征

總的來說，軟 X 射線吸收譜在多學科領域復雜體系的材料結構表征中扮演了非常重要的角色，且隨著 X 射線顯微技術的發展，STXM-NEXAFS 技術聯用為材料結構的多尺度高分辨表征提供了可能。

總結和展望

解決多學科核心問題

但相比于硬 X 射線吸收譜而言，由于軟 X 射線本身在材料中的強吸收效應，要在常規實驗室條件下實現軟 X 射線吸收譜表征，其難度非常之高。不僅要求高的真空操作環境，高亮的軟 X 射線發射光源，同時要求各光學組件對射線的吸收也要小。因此，目前軟 X 射線吸收譜表征主要還是依賴同步輻射光源。但矛盾的是，同步輻射光源的機時緊張，很難滿足日益增長的科學研究需求。

實驗室軟X射線吸收精細結構譜儀

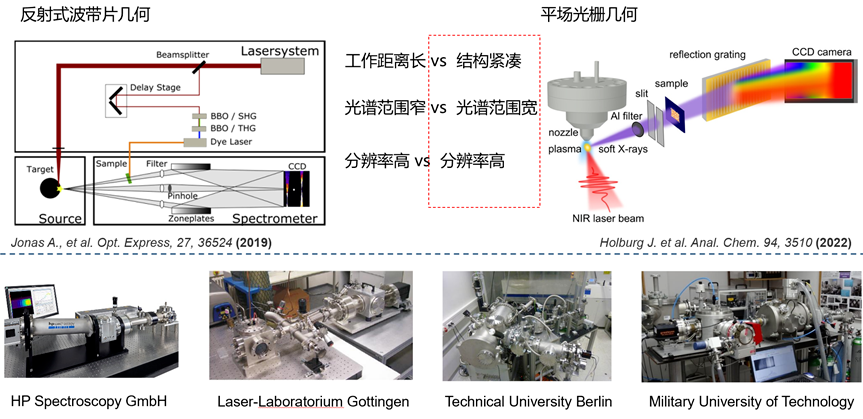

近年來，隨著實驗室 LPP、DPP 等軟 X 射線光源及高精度光學組件(例如反射式波帶片、平場光柵等)的開發，基于激光驅動等離子體光源的軟 X 射線吸收譜儀系統也逐漸發展成熟，并成功應用到多學科領域的材料結構表征。其中，基于平場光柵幾何的軟 X 射線吸收譜儀系統以其緊湊的結構設計、寬的攝譜范圍以及高的光譜分辨率脫穎而出，并成功實現了商業化應用，基本能夠滿足實驗室軟 X 射線吸收譜表征的需求。

實驗室軟X射線吸收精細結構譜儀

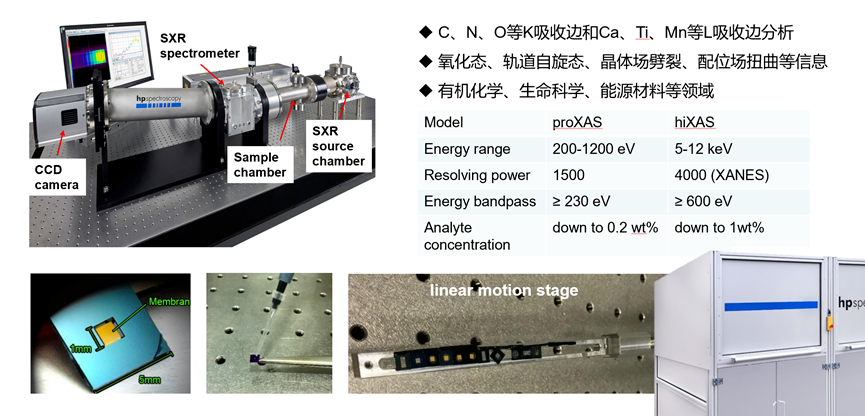

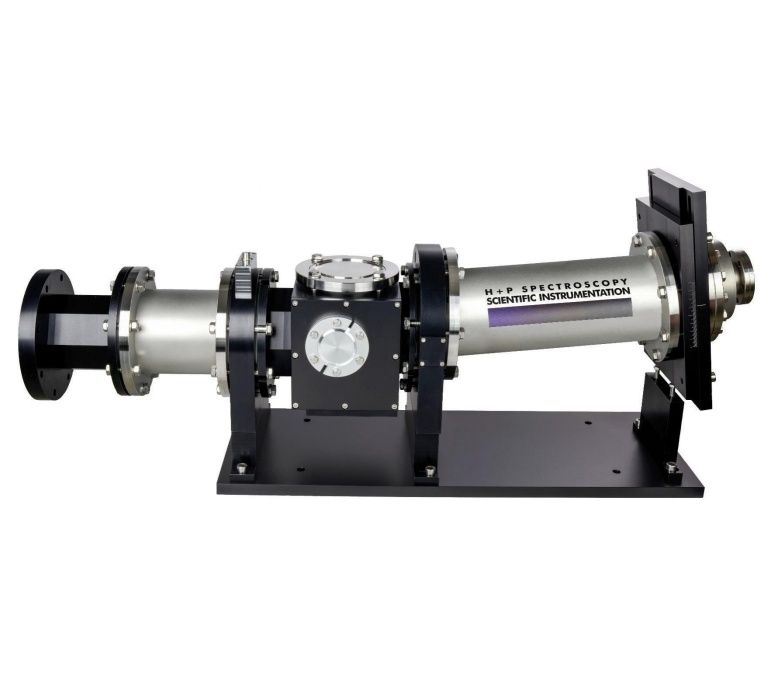

由德國 HP Spectroscopy 公司推出的實驗室軟 X 射線吸收譜，尤其適用于薄膜材料的結構表征。同時我們也可以提供針對 5-12 keV 能量波段的實驗室硬 X 射線吸收譜，希望能夠給相關老師和研究人員在科學研究中提供幫助。
