產品介紹

LHA5278H是一款8通道同步采樣24位ΣΔADC，其輸出速率在使用FIR濾波器時高達512kSPS，使用SINC濾波器時最高達1.024MSPS。

LHA5278H具有出色的直流和交流性能，INL達2ppm/RSR，THD-117dB。LHA5278H集成了輸入預充電緩沖器和參考預充電緩沖器，降低了對外部驅動的要求。芯片提供高速和低功耗不同模式供用戶選擇。在512kSPS速率下，功耗僅26mW/通道，遠低于競品。片內集成寬帶數字濾波器，帶寬221.6kHz@512kSPS。LHA5278H的數據可由串行接口讀出，同時支持SPI、Frame-Sync接口協議，還支持多片級聯輸出數據和外部同步。芯片采用64引I腳LQFP封裝和56腳QFN封裝，工作溫度范圍為-40°℃~+125C。

產品特性

·8通道同步采樣，寬帶濾波器/低延遲濾波器

·交流特性

-221.6kHz帶寬@512kSPS

-寬帶FIR濾波器：

SNR=108.7dB@256kSPS

SNR=103.2dB@512kSPS

低延遲SINC濾波器：

SNR=111.6dB@256kSPS

SNR=107.4dB@512kSPS

一總諧波失真THD-117dB

·直流特性

-INL 2ppm/FSR

-增益溫漂0.5ppm/°℃

-輸入失調溫漂0.25uV/°C

·集成預充電緩沖器，輸入電流僅1uA，易驅動

·外部參考電壓支持到5V

·電源電流：IAVDD=28mA,IDVDD=15mA

·模擬電源支持單電源5V或雙電源土2.5V

·數字電源：1.8V

·10電源：1.8V~3.6V

·串行端口接口(SPI)、QSPI、MICROWIRE和DSP兼容

產品應用

振動監測

·多通道數據采集

·電能質量分析

·音頻測試·

聲納

·高精度儀器

實測數據

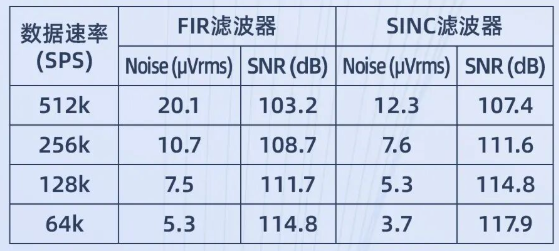

一噪聲和信噪比VREF=4.096V一

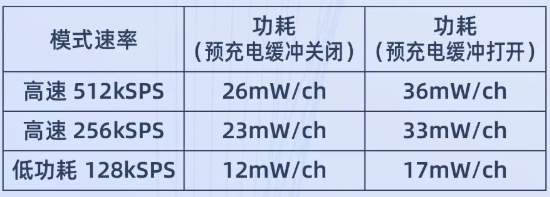

一功耗數據一

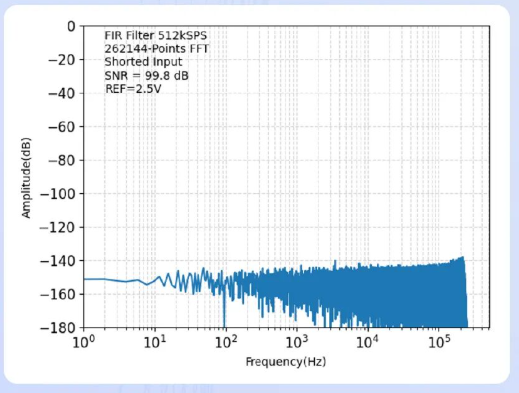

一512k速率FIR濾波器頻譜圖一

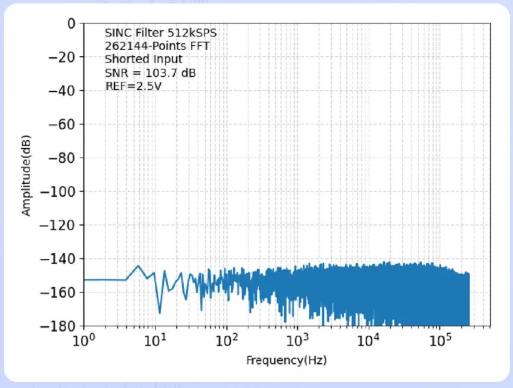

一512k速率SINC濾波器頻譜圖一

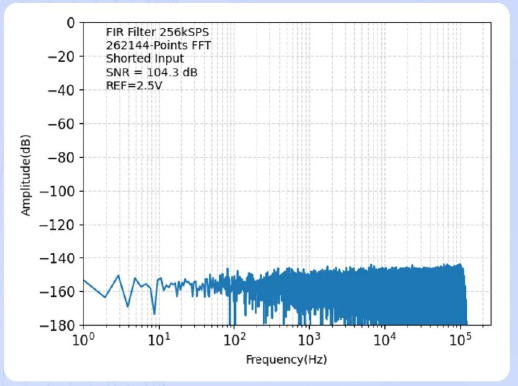

一256k速率FIR濾波器頻譜圖一

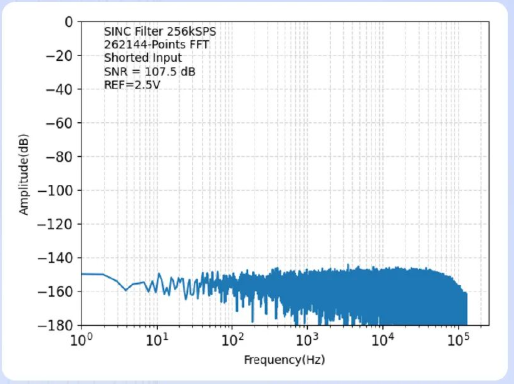

一256k速率SINC濾波器頻譜圖一

一512kSPS,FIR,THD,VREF=2.5V一

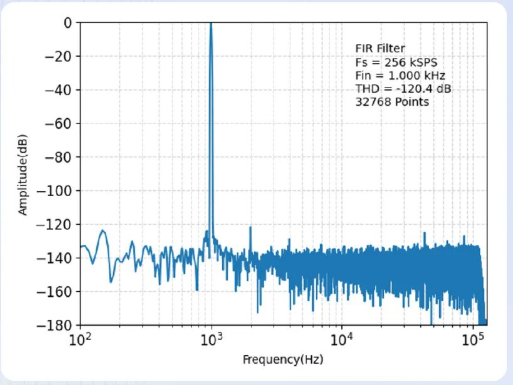

一256kSPS,FIR,THD,VREF=2.5V一

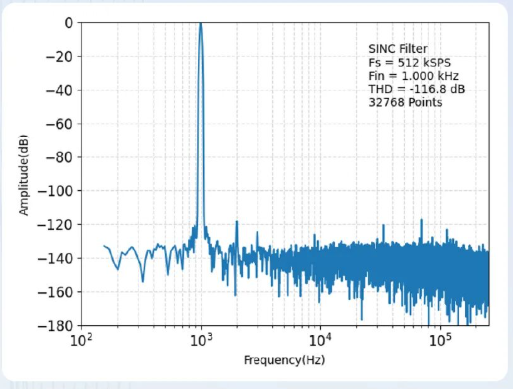

一512KSPS,SINC,THD,VREF=2.5V一

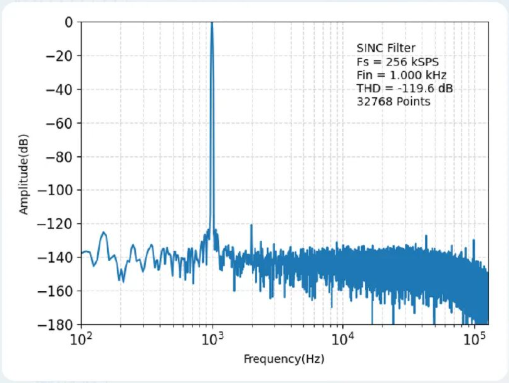

一256kSPS,SINC,THD,VREF=2.5V一

一輸入電流VS電壓一

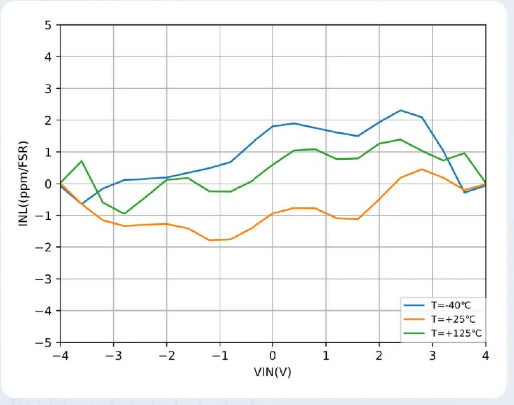

一INLVS溫度，VREF=4.096V一

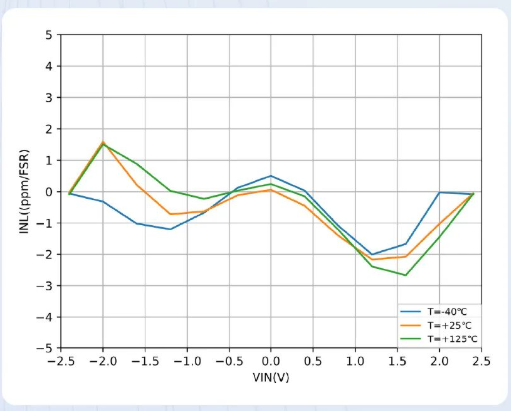

一INLVS溫度，VREF=2.5V一
