產品介紹

LHA7220是一款精密24位ADC，集成MUX實現兩個差分輸入或四個單端輸入，一個低噪聲可編程增益放大器(PGA)，兩個可編程激勵電流源IDAC，一個電壓基準，一個振蕩器，一個低側開關，一個精密溫度傳感器和輸入偏置電路。 此器件能夠以2kSPS采樣數據速率執行轉換，并且在單周期內穩定，連續轉換最高支持4kSPS數據速率。針對噪聲環境中的工業應用，當采樣頻率為20SPS時，數字濾波器可同時提供50Hz和60Hz抑制。內部PGA提供1~128倍增益，所有增益輸入高阻抗，并且支持軌到軌輸入電壓，提升設計友好性。集成VBIAS產生電路，便于給傳感器提供偏置。 在占空比模式下并開啟PGA功耗低至128μA，正常模式下開啟PGA僅200μA。LHA7220采用TSSOP16或QFN16封裝，額定工作溫度范圍為-40°C至+125°C。

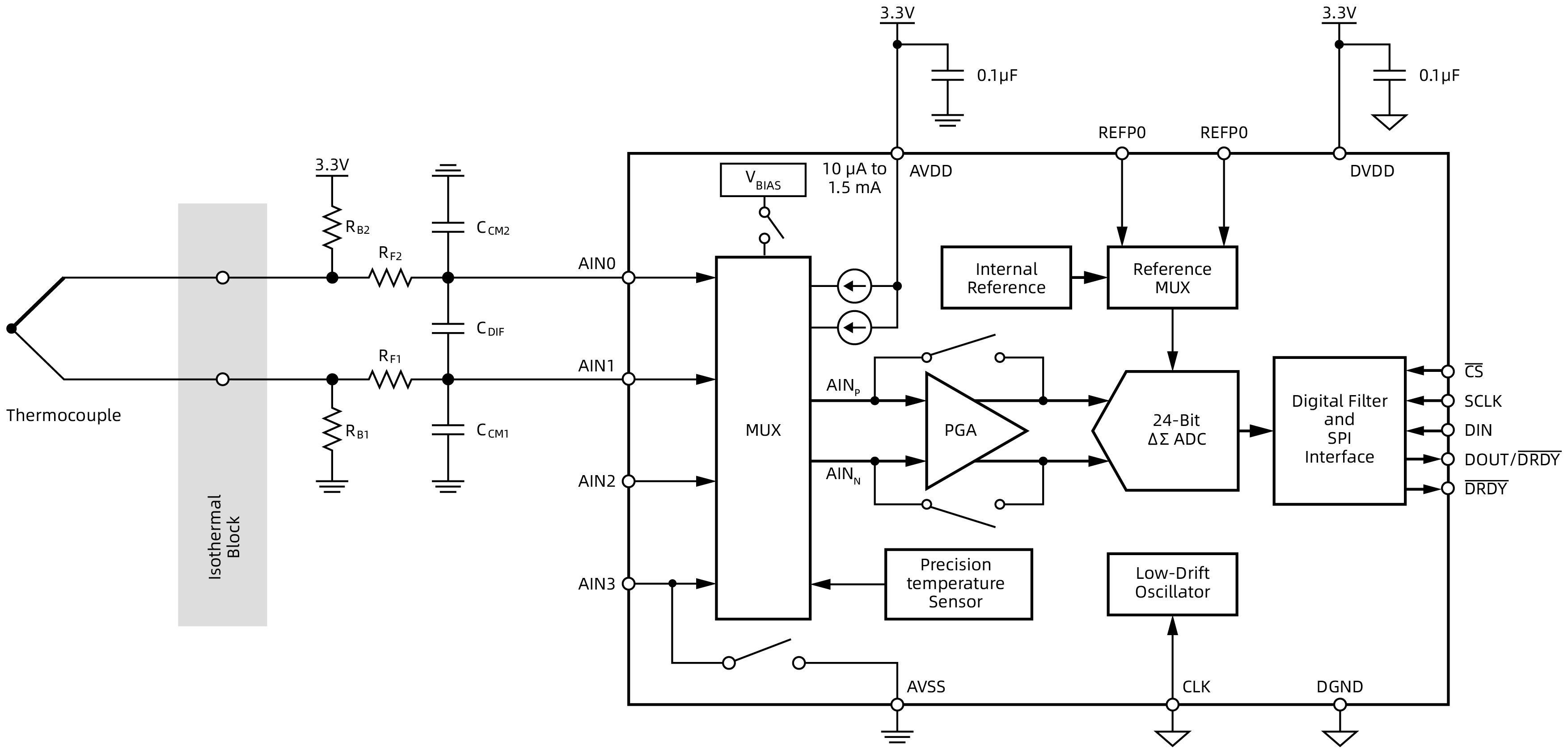

功能框圖

產品特性

低功耗：占空比模式下開啟PGA 128μA，正常模式下開啟PGA 200μA

寬電源電壓范圍：2.5V至5.5V，支持雙電源

可編程增益：1V/V至128V/V

可編程數據速率：最高達4kSPS（仍保持低噪聲，7μVrms@G=1）

高精度：外部基準時，INL 1ppm/FSR，增益溫漂0.6ppm/°C

高達22位有效分辨率

采用單周期穩定數字濾波器，在20SPS時實現50Hz和60Hz諧波抑制

兩個差分輸入或四個單端輸入

所有增益輸入高阻，PGA輸入絕對電壓支持AVSS~AVDD

雙匹配可編程電流源：10μA 至 1.5mA

集成溫度傳感器：精度0.5°C

集成基準電壓2.048V，漂移典型值4 ppm/°C，最大值10 ppm/°C

集成輸入VBIAS偏置電路

與SPI兼容接口（模式1），最大頻率15MHz，SPI接口支持CRC校驗

封裝：TSSOP16和QFN16

產品應用

溫度傳感器測量：

–熱敏電阻

–熱電偶

–電阻式溫度檢測器(RTD)

電阻橋式傳感器測量：

–壓力傳感器

–應力計

–衡器

便攜式儀表

工廠自動化和過程控制

實測數據

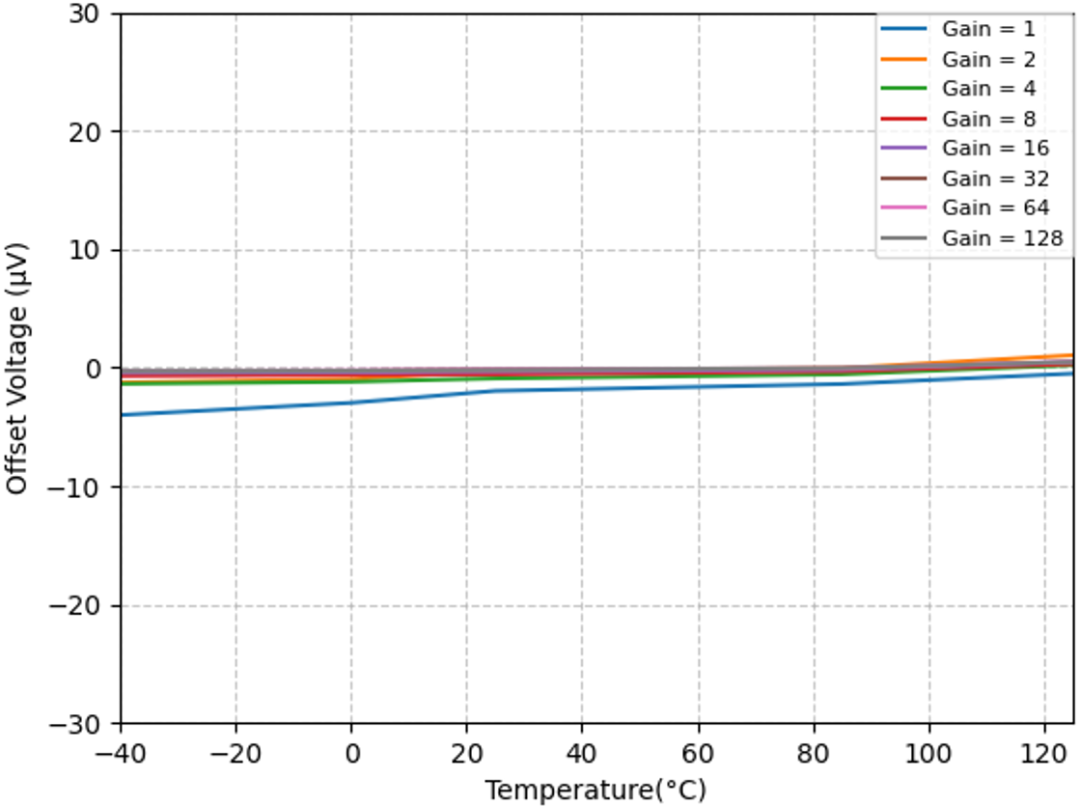

輸入失調電壓VS溫度變化

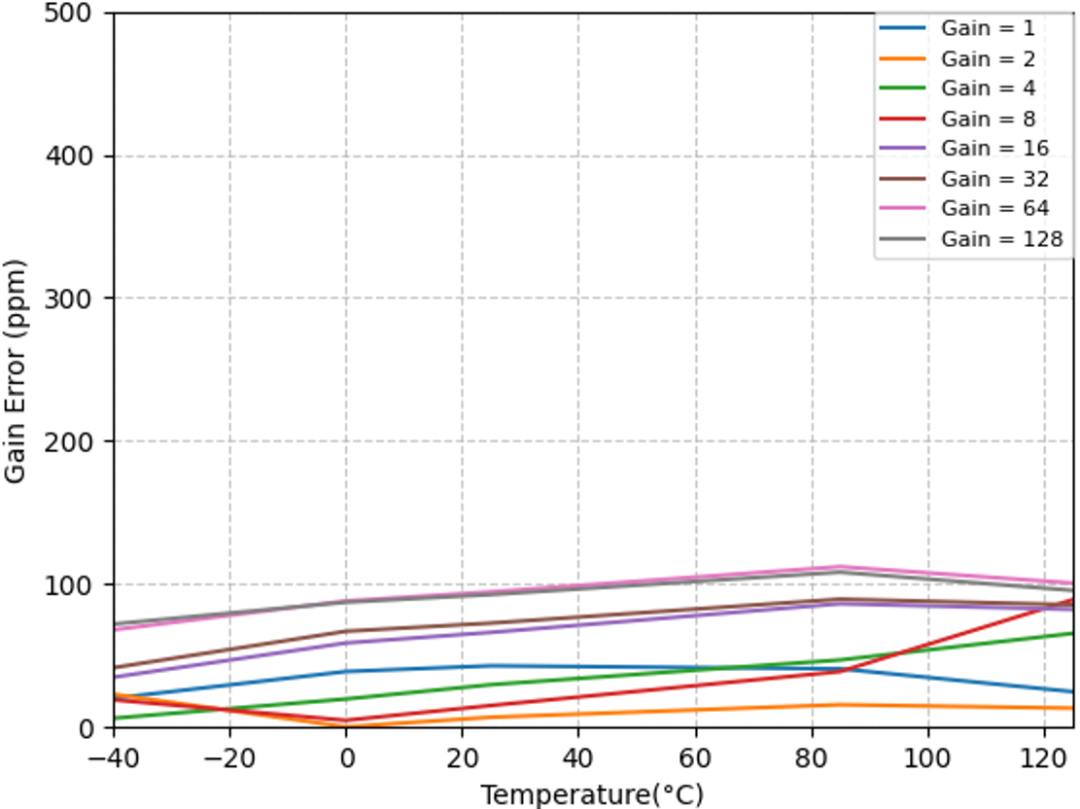

增益誤差VS溫度變化

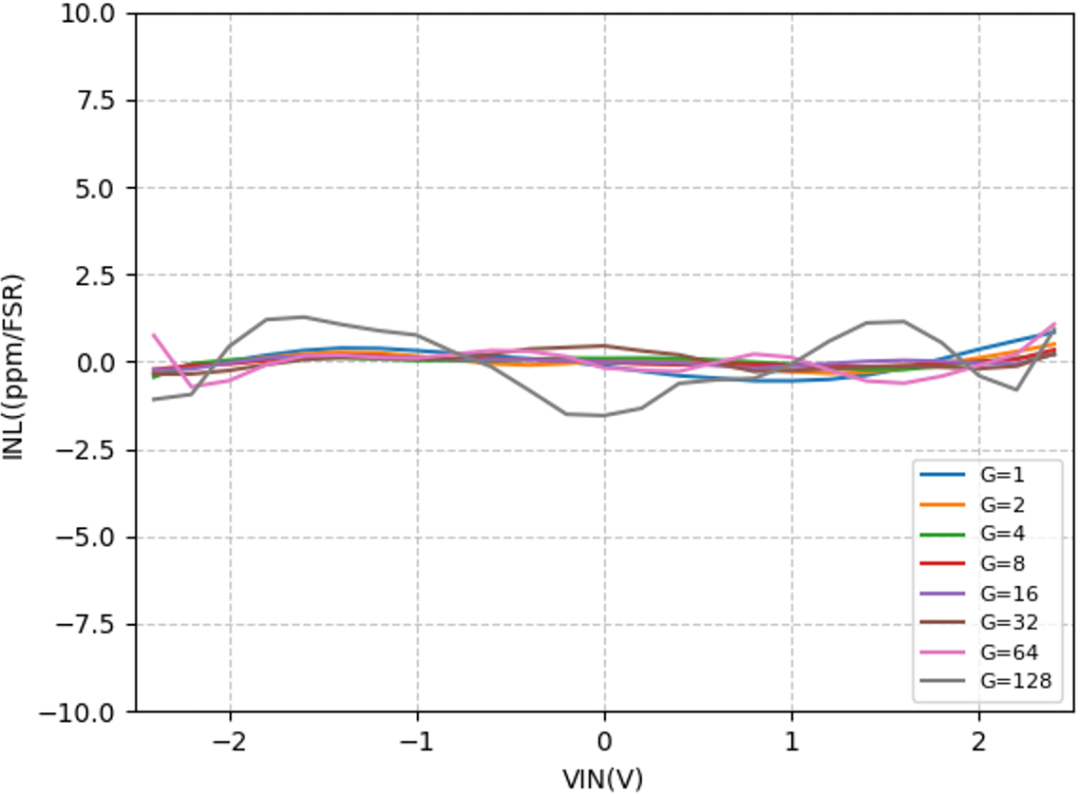

積分非線性INL，外部VREF=2.5V

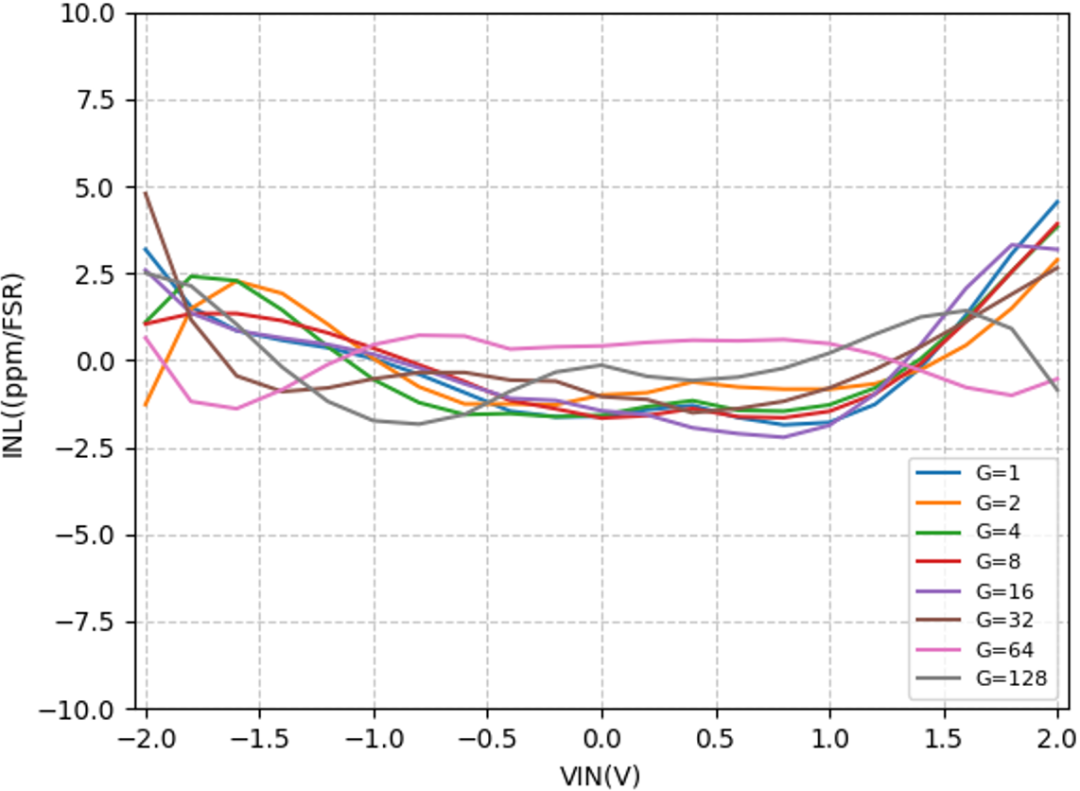

積分非線性INL，內部VREF=2.048V

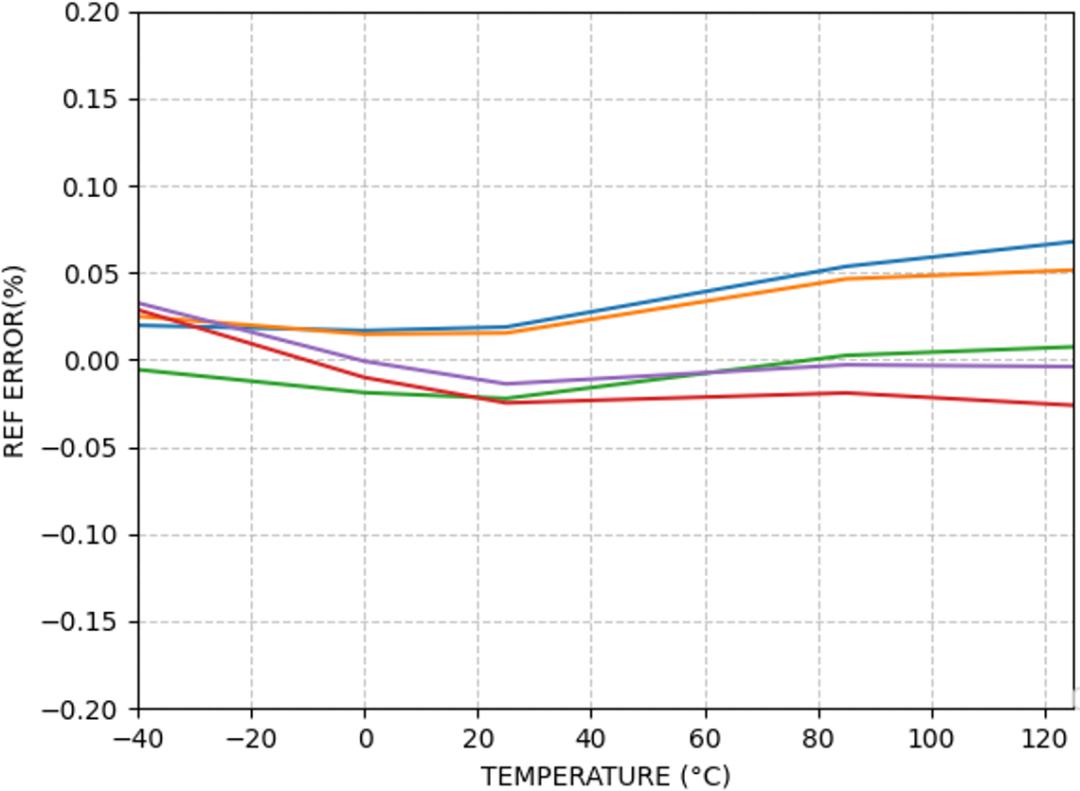

片上基準溫漂(5片)

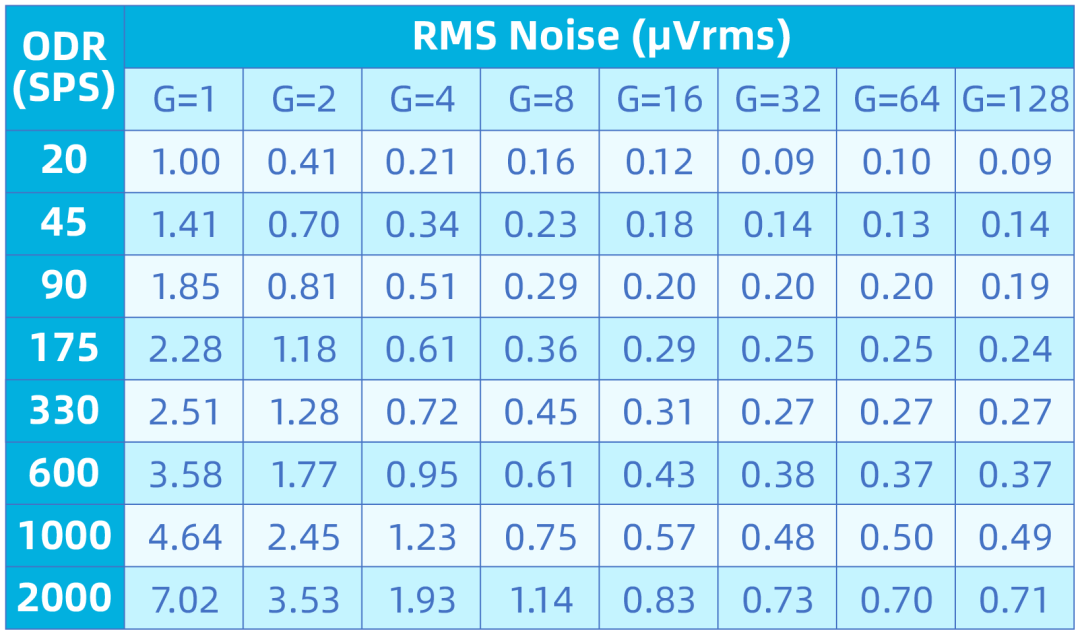

Normal模式輸入均方根噪聲

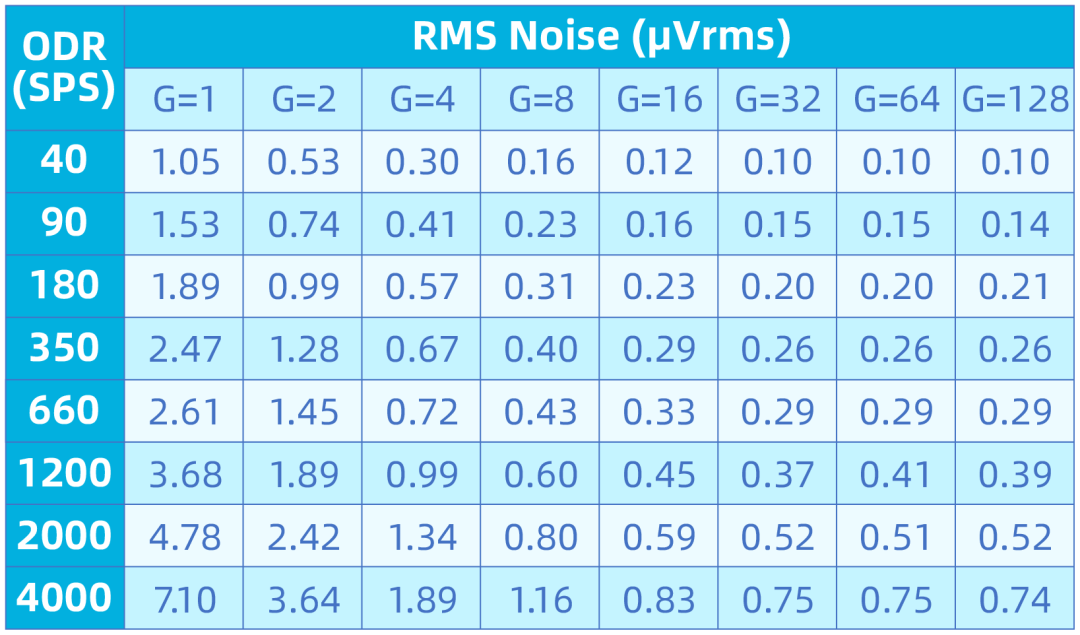

Turbo模式輸入均方根噪聲
