隨著AI智能眼鏡、OWS耳機、手機等電子設備的快速演進，輕薄化成為各家品牌廠商的關鍵競爭力。艾為推出的第3代高靈敏度可編程電容觸控芯片AW933XX已經成熟量產，累計出貨量突破2000萬顆，該系列采用創新的自互容一體電容感應技術，具有高靈敏度、強抗干擾、低動態功耗等優點，實現精準觸控手勢識別和可靠的人體佩戴檢測。

艾為全新推出的3/5通道高靈敏度、小封裝觸控SoC芯片AW93305BFOR和AW93303BFOR，其封裝尺寸僅1.376mm*1.14mm*0.573mm，賦能可穿戴、AIoT等電子設備更加輕薄，具有1aF電容檢測精度，能自動補償220pF以內的寄生電容，可實現觸摸按鍵、觸控滑條和佩戴檢測等功能。

圖1 AW93305典型應用電路

AW933XX系列產品優勢

3~12通道觸控SoC系列化布局，涵蓋超小封裝和大尺寸封裝，觸控手勢識別、佩戴檢測、人體接近檢測等量產案例豐富，可滿足不同應用場景需求。其中5通道超小封裝產品AW93305BFOR 的占板面積僅1.56mm2，相比常見的DFN 2.1mm * 1.8mm封裝占板面積小了58.7%；

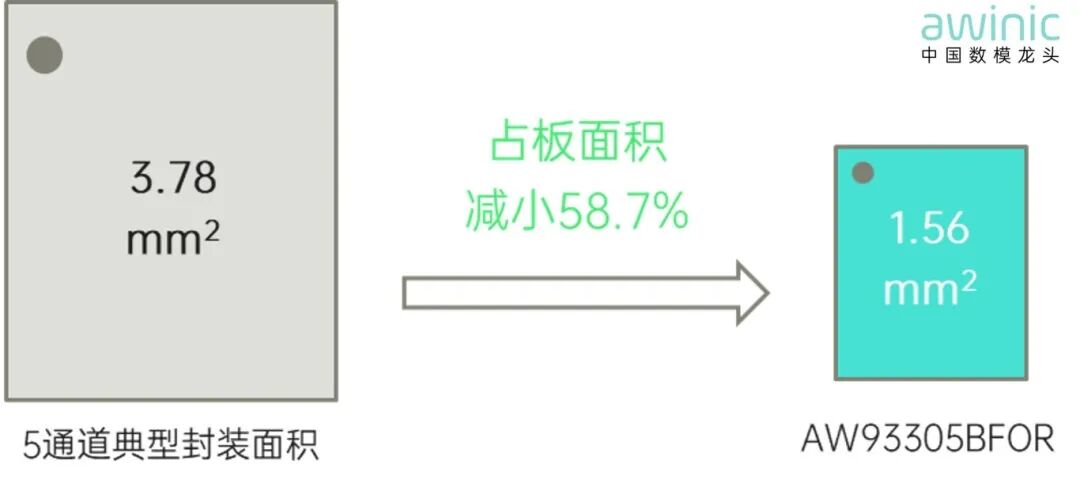

圖2 AW93305BFOR 封裝占板面積減小58.7%

超高電容檢測靈敏度（aF級），可以支持更厚的觸摸蓋板（≥5mm）和更小的感應電極設計，其感應銅箔面積可小至4mm2；

可自動補償電路背景電容（達220pF），支持更長、更復雜的走線，在較大的寄生電容下仍能保持超高靈敏度，簡化硬件設計的同時大大提升了檢測效果；

芯片內置高性能溫度補償算法，能實時補償環境漂移影響，讓觸控?fù)碛袠O高的穩定性和可靠性；

硬件+算法雙重抗干擾處理，智能規避同頻干擾，可通過4KV EFT A級、10V CS等測試，提升觸控抗干擾性；

支持硬件防水+“大禹”防水防汗算法，防水防汗性能達到業界領先水平；

擁有豐富的外設資源（GPIO/PWM/ADC/Timer/RAM等），給客戶系統設計提供更多創新可能。

AW93303/5BFOR關鍵特性

超小封裝1.376mm*1.14mm-9B

3/5通道自容&互容觸控

電容分辨率1aF

背景電容自動抵消220 pF

32bit超低功耗MCU，20kB RAM

按鍵檢測（單擊/雙擊/長按）

滑動檢測（一維長條/滾輪）

佩戴檢測（接近檢測）

按壓檢測（互容檢測）

高性能溫度補償算法

支持GPIO/PWM控制

支持程序客制化/OTA升級

應用場景

電容觸控方案憑借無需開孔、功能豐富、經濟耐用的突出優勢，被廣泛應用于智能家居、智能穿戴、智慧醫療、汽車科技等各大領域。數模龍頭艾為電子深耕智能觸控十余載，沉淀豐富量產經驗，為用戶帶來更優人機交互體驗，并驅動行業持續創新突破。

艾為觸控芯片選型列表

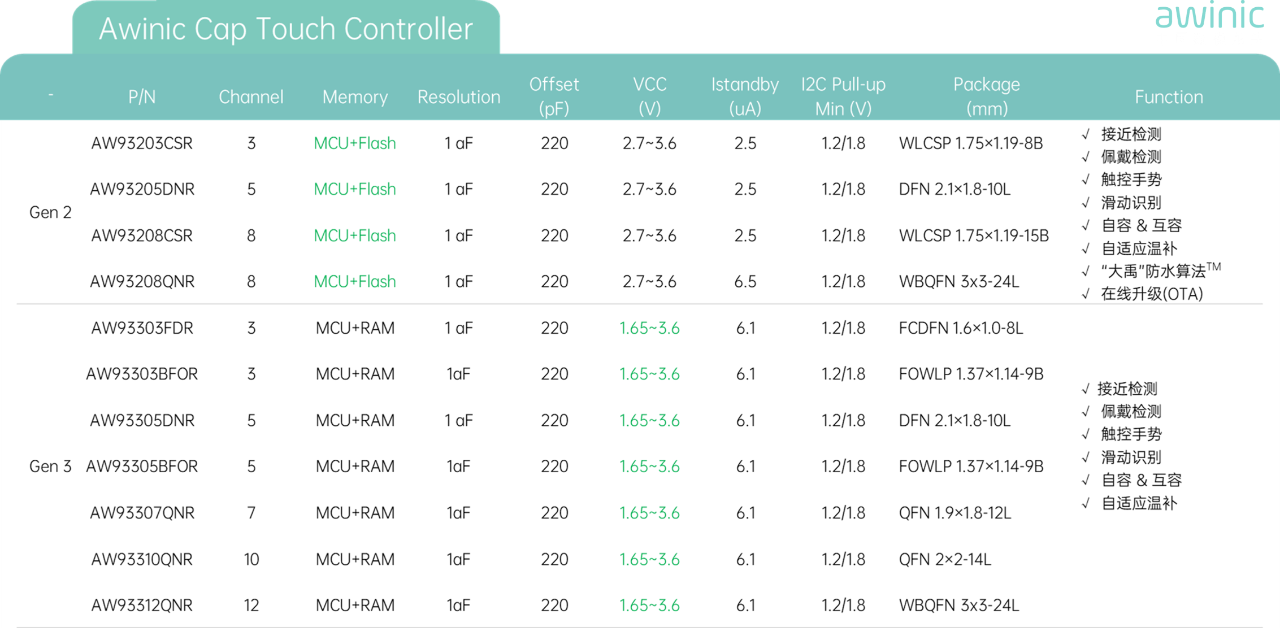

表1 艾為觸控芯片選型表
