AFE5804是一種完整的模擬前端設備，專為需要低功耗和小尺寸的超聲系統設計。

該AFE5804由八個通道組成，包括低噪聲放大器（LNA）、電壓控制衰減器（VCA）、可編程增益放大器（PGA）、低通濾波器（LPF）以及一個12位模數轉換器（ADC），輸出低電壓差分信號（LVDS）數據。
*附件：afe5804.pdf

LNA增益設置為20dB增益，具有優異的噪聲和信號處理能力，包括快速的過載恢復。VCA增益可在46dB范圍內變化，控制電壓為0V至1.2V，AFE5804所有通道均有。

PGA可編程為20dB、25dB、27dB和30dB的增益。內部低通濾波器也可以編程為12.5MHz或17MHz。

ADC的LVDS輸出減少了ASIC或FPGA的接口線路數量，從而實現便攜式系統所需的高系統集成密度。ADC可以選擇內部或外部參考來作。ADC還具備信噪比（SNR）增強模式，在高增益下非常有用。

該AFE5804提供15毫米×9毫米、135球BGA封裝，采用無鉛（符合RoHS標準）且綠色。其工作范圍為0°C至+85°C。

特性

• 8通道完整模擬前端：
  • LNA、VCA、PGA、LPF和ADC
• 功率/噪聲優化的模式控制：
  • 低噪聲（全聲道）：
    0.89nV/√Hz（TGC模式I）
    1.23nV/√Hz（TGC模式II）
    1.03nV/√Hz（PW模式）
  • 超低功率：
    101mW/通道（TGC模式II）65mW
    /通道（CW模式）
• 低噪聲前置放大器（LNA）：
  • 0.75nV/√Hz
  • 20dB 固定增益
  • 280毫伏PP線性輸入范圍
• 可變增益放大器：
  • 增益控制范圍：46dB
• PGA增益設置：20dB，25dB，27dB，30dB
• 低通濾波器：
  • 可選頻段：12.5MHz，17MHz
  • 貝塞爾二級
• 增益誤差：±0.5dB
• 通道匹配：±0.25dB
• 夾 緊
• 快速過載恢復：兩個時鐘周期
• 12位模擬轉數字轉換器：
  • 10MSPS 到 50MSPS
  • 10MHz時信噪比69dB
  • 串行LVDS接口
• 集成連續鎖開關矩陣
• 15毫米×9毫米，135-BGA包裝：
  • 無鉛（符合RoHS標準）且綠色

參數

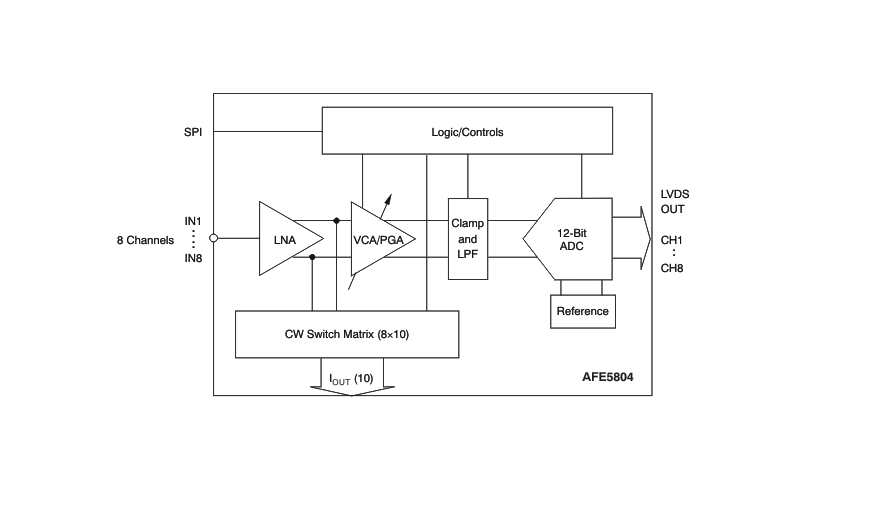

方框圖

一、產品概述?
AFE5804是德州儀器(TI)推出的專為超聲系統設計的8通道全集成模擬前端芯片，采用SBOS442C標準(2008年6月發布，2011年10月修訂)。該芯片在低功耗和小尺寸要求下提供完整信號鏈解決方案，主要面向便攜式和電池供電的醫療超聲成像設備。

?二、核心特性?

• ?完整8通道集成?：包含LNA(低噪聲放大器)、VCA(壓控衰減器)、PGA(可編程增益放大器)、LPF(低通濾波器)和12位ADC
• ?多模式功耗優化?：
  • TGC模式I：0.89nV/√Hz噪聲，全通道工作
  • TGC模式II：1.23nV/√Hz噪聲，101mW/通道功耗
  • PW模式：1.03nV/√Hz噪聲
  • CW模式：65mW/通道超低功耗

?三、技術規格?

1. ?LNA性能?：
   • 0.75nV/√Hz輸入?yún)⒖荚肼?/li>
   • 20dB固定增益
   • 280mVPP線性輸入范圍
   • 55MHz帶寬，8kΩ輸入阻抗
2. ?VCA特性?：
   • 46dB增益控制范圍
   • 0-1.2V控制電壓輸入
   • 44.4dB/V增益斜率
3. ?PGA配置?：
   • 可編程增益：20dB、25dB、27dB、30dB
4. ?LPF選項?：
   • 可編程帶寬：12.5MHz或17MHz
   • 2階貝塞爾濾波器

?四、ADC性能?

• ?12位分辨率?
• ?采樣率范圍?：10MSPS至50MSPS
• ?SNR指標?：
  • 69dB SNR @ 10MHz
  • 59.7dBFS @ 2MHz輸入

?五、接口特性?

• ?LVDS串行接口?：減少與ASIC/FPGA接口線數量
• ?集成CW開關矩陣?：8×10配置

?六、封裝與工作條件?

• ?封裝規格?：15mm×9mm 135球BGA
• ?溫度范圍?：0°C至+85°C
• ?環保標準?：無鉛(RoHS兼容)和綠色封裝

?七、應用領域?

• 醫療影像系統，特別是超聲設備
• 便攜式系統
• 電池供電系統

?八、電源管理?

• ?多電源供電?：
  • AVDD1/2/DVDD：3.3V
  • AVDD_5V：5V
  • LVDD：1.8V
• ?功耗模式?：
  • 完全關斷模式：52mW
  • 部分關斷模式：95mW

?九、控制接口?

• ?SPI串行接口?：支持寄存器配置
• ?復位機制?：硬件復位(ADS_RESET引腳)或軟件復位

?十、電氣特性亮點?

• 增益誤差：±0.5dB
• 通道匹配：±0.25dB
• 過載恢復：兩個時鐘周期

?十一、典型性能特征?
文檔包含大量實測性能圖表，涵蓋：

• 增益與控制電壓關系
• 濾波器響應特性
• 噪聲性能分析
• 諧波失真指標

?十二、設計優勢?

• 高集成度減少系統尺寸
• 低功耗設計延長電池壽命
• 優異的噪聲性能提升圖像質量
• 快速過載恢復適應超聲應用需求

該芯片通過優化架構設計，在保持高性能的同時實現了低功耗和小尺寸，特別適合現代便攜式醫療影像設備的需求。
