DAC121S101QML-SP設備是一款功能齊全的通用12位電壓輸出設備 數字轉模擬轉換器（DAC），可從單一2.7伏到5.5伏電源工作，并能消耗 在3.6伏電壓下，電流僅為177微安。片上輸出放大器支持軌道到軌道的輸出擺幅， 三線串行接口在規定的供電電壓范圍內，時鐘頻率最高可達20 MHz，并兼容標準的SPI、QSPI、Microwire和DSP接口。

DAC121S101QML-SP的供電電壓作為其電壓參考，提供 輸出動態范圍盡可能寬。開機復位電路確保DAC輸出 電壓降至零伏，并保持該狀態直到設備有有效寫入。斷電 該功能將功耗降低至不到一微瓦。

DAC121S101QML-SP的低功耗和小封裝使其成為一臺出色的產品 適用于電池供電設備。
*附件：dac121s101qml-sp.pdf

特性

• 5962R07726
  • 總電離劑量 100 krad（Si）
  • 單事件鎖定免疫 120 MeV-cm ^2^ /毫克
  • 單事件功能中斷免疫 120 MeV-cm ^2^ /mg（參見輻射報告)
• 確保了單調
• 低功耗作
• 軌對軌電壓輸出
• 開機重置為零伏輸出
• SYNC 中斷設施
• 寬電源范圍（2.7 V至5.5 V）
• 小型包裹
• 關機功能
• 主要規格
  • 分辨率：12位
  • DNL：+0.21，–0.10 LSB（典型）
  • 輸出穩定時間：12.5微秒（典型）
  • 零代碼錯誤：2.1 mV（典型）
  • 全量度誤差：–0.04% FS（典型）
  • 功耗
    • 正常模式：0.52毫瓦（3.6伏）和1.19毫瓦（5.5伏）典型功率
    • 斷電模式：0.014 μW（3.6 V）和 0.033 μW（5.5 V）典型

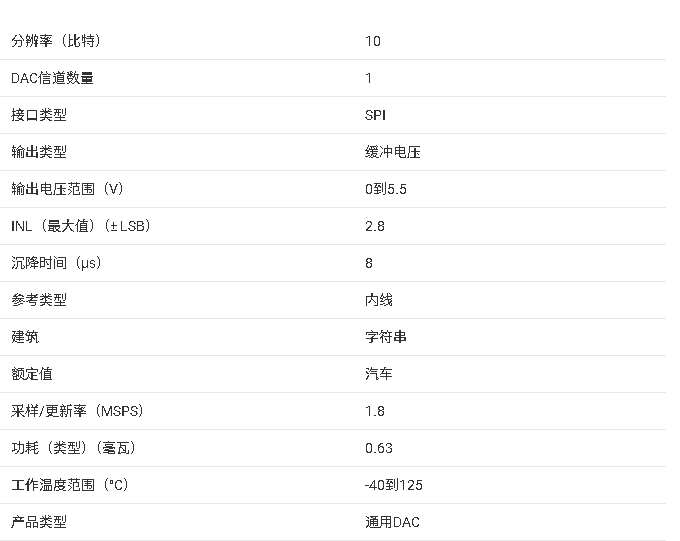

參數

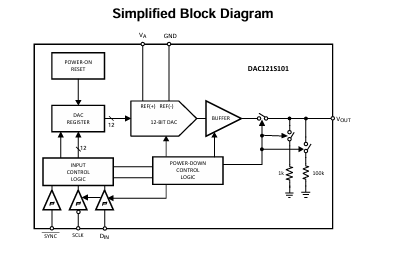

方框圖

?1. 產品概述?
DAC121S101QML-SP 是一款? 抗輻射加固的12位微功耗數模轉換器（DAC） ?，具有軌到軌電壓輸出能力，專為?太空和高溫環境?設計。其主要特點包括：

• ?輻射耐受性?：總電離劑量達 100 krad(Si)，單粒子閂鎖免疫（120 MeV·cm2/mg）。
• ?低功耗?：正常工作模式下功耗為 ? 0.52 mW（3.6 V）至 1.19 mW（5.5 V） ?，斷電模式下可降至 ? 0.014 μW（3.6 V） ?。
• ?寬電源范圍?：2.7 V 至 5.5 V，兼容 SPI/QSPI/MICROWIRE/DSP 接口。

?2. 關鍵特性?

• ?分辨率?：12 位，確保單調性。
• ?輸出建立時間?：12.5 μs（典型值）。
• ?集成輸出放大器?，支持軌到軌輸出擺幅。
• ?上電復位至零電壓輸出?，直至有效寫入數據。
• ?小封裝?：10 引腳陶瓷 SOIC（CFP）。
• ?電源效率?：高達 ? 94% ?（負載 2 mA 時）。

?3. 應用領域?

• ?衛星系統?：姿態與軌道控制、高精度傳感器、電機驅動。
• ?高溫工業環境?。

?4. 技術細節?

• ?參考電壓?：直接使用電源電壓，最大化輸出動態范圍。
• ?串行接口?：3 線制，時鐘頻率最高 ?20 MHz?。
• ?工作溫度?：?**-55°C 至 +125°C**?。
• ?引腳配置?：包括電源（VA）、模擬輸出（VOUT）、同步（SYNC）、時鐘（SCLK）及數據輸入（DIN）。
