1 嵌入式項目介紹

1.1介紹

基于GD32F527I-EVAL的多媒體門禁系統，主控GD32F527I-EVAL，具備攝像頭采集圖像(DMA直接到SDRAM)，保存照片，查看照片。DCI數字圖像接口、TLI接口驅動TFT-LCD屏幕，ESP01S(MQTT協議)聯網上傳數據，語音識別控制開門、開燈等，RFID門禁卡識別，手機APP遠程監控與控制(HTTP協議)。

鏈接：【基于 GD32F527I-EVAL 的多媒體智能門禁系統-嗶哩嗶哩】https://b23.tv/hOGykGD

1.2硬件需要：

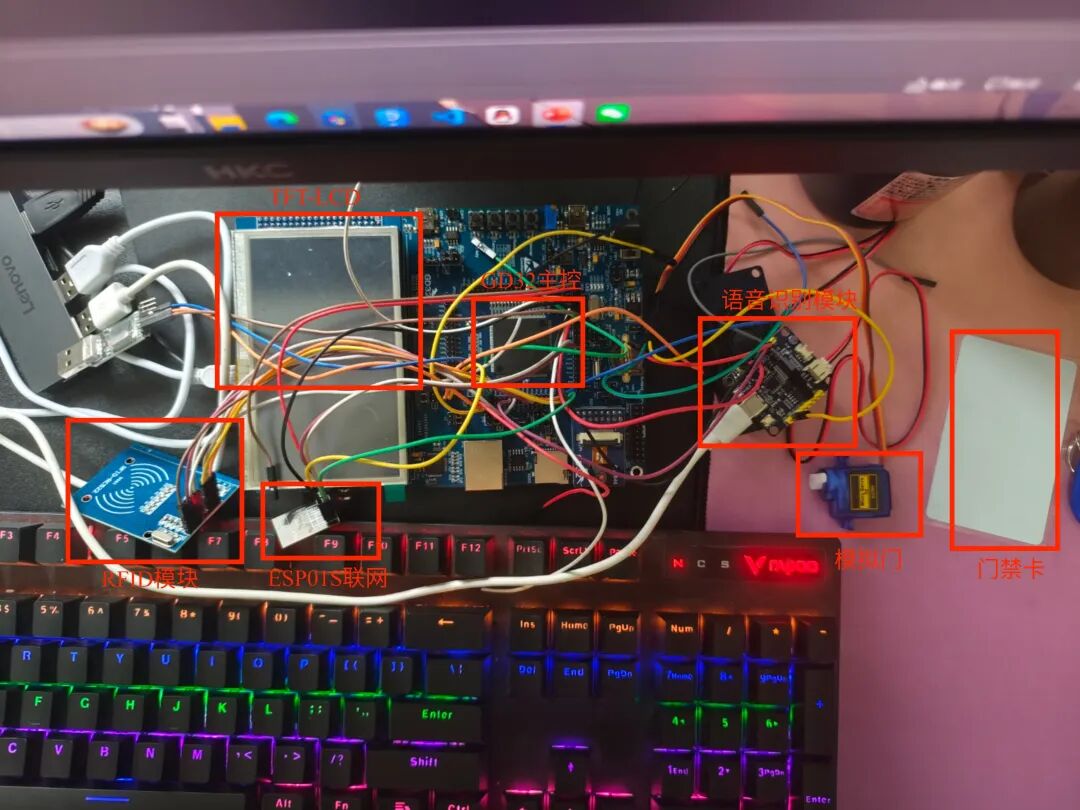

語音識別模塊、MFRC522、SG90舵機、TFTLCD、OV2640攝像頭、ESP01S、LED燈、調試串口、按鍵輸入。

1.3主要功能：

語音識別開門、打開燈光、打開攝像頭、拍照、查看照片進行對應工作。RFID門禁卡刷去在TFT-LCD屏幕上顯示序列號，同時還會語音播報主人幾，在手機app上顯示燈、門、序列號等信息，還可以進行遠程控制。

2 硬件連接

2.1 OV2640攝像頭模塊

通過DCI（數字相機接口）連接到GD32：

DCI_PIXCLK (PA6)

DCI_VSYNC (PG9)

DCI_HSYNC (PA4)

DCI_D0 (PC6)

DCI_D1 (PC7)

DCI_D2 (PC8)

DCI_D3 (PC9)

DCI_D4 (PC11)

DCI_D5 (PD3)

DCI_D6 (PB8)

DCI_D7 (PB9)

SCCB_SCL (PA4) - 用于配置攝像頭

SCCB_SDA (PC6) - 用于配置攝像頭

2.2 TFTLCD顯示屏

通過TLI（LCD-TFT控制器）連接：

LCD_R7 (PG6)

LCD_R6 (PH12)

LCD_R5 (PH11)

LCD_R4 (PH10)

LCD_R3 (PH9)

LCD_R2 (PH8)

LCD_R1 (PH3)

LCD_R0 (PH2)

LCD_G7 (PI2)

LCD_G6 (PI1)

LCD_G5 (PI0)

LCD_G4 (PH15)

LCD_G3 (PH14)

LCD_G2 (PH13)

LCD_G1 (PE6)

LCD_G0 (PE5)

LCD_B7 (PI7)

LCD_B6 (PI6)

LCD_B5 (PI5)

LCD_B4 (PI4)

LCD_B3 (PG11)

LCD_B2 (PG10)

LCD_B1 (PG12)

LCD_B0 (PE4)

LCD_HSYNC (PI10)

LCD_VSYNC (PI9)

LCD_PCLK (PG7)

LCD_PWM_BackLight (PB15)

2.3 MFRC522 RFID讀卡器模塊

通過軟件模擬SPI接口連接：

SDA (PA15) - 片選信號

SCK (PB3) - 時鐘信號

MOSI (PB5) - 主機輸出從機輸入

MISO (PB4) - 主機輸入從機輸出

RST (PA8) - 復位信號

2.4 ESP01S WiFi模塊

通過UART2串口連接：

TX (PB10) - 發送數據到ESP01S

RX (PB11) - 從ESP01S接收數據

2.5 語音識別模塊

通過UART1串口連接：

TX (PA2) - 發送數據到語音識別模塊

RX (PA3) - 從語音識別模塊接收數據

2.6 SG90舵機

通過TIMER0_CH3 PWM信號控制：

PWM信號 (PA11) - 控制舵機角度

2.7 指示LED燈

通過GPIO控制：

LED1 (PF8) - 一個指示燈

LED2 (PE3) - 另一個指示燈

2.8 調試串口

通過UART3連接（用于printf調試輸出）：

TX (PC10) - 調試信息輸出

RX (PC11) - 接收調試命令

2.9 按鍵輸入

通過外部中斷連接：

WAKEUP按鍵 (PA0) - 外部中斷0

TAMPER按鍵 (PC13) - 外部中斷13

USER按鍵 (PB14) - 外部中斷14

3 設計流程

3.1針對MRCF522模塊采用SPI通信，對數據進行讀取

// 功 能：防沖突檢測讀取選中卡片的卡序列號// 參數說明: pSnr[OUT]:卡片序列號，4字節// 返 回: 成功返回MI_OKcharMFRC522_Anticoll(unsignedchar *pSnr){ char status; unsignedchar i, snr_check =0; unsignedint unLen; unsignedchar ucComMF522Buf[MAXRLEN]; ClearBitMask(Status2Reg,0x08); Write_MFRC522(BitFramingReg,0x00); ClearBitMask(CollReg,0x80); ucComMF522Buf[0] =PICC_ANTICOLL1; ucComMF522Buf[1] =0x20; status =MFRC522_ToCard(PCD_TRANSCEIVE, ucComMF522Buf,2, ucComMF522Buf, &unLen); if(status ==MI_OK) { for(i =0; i

讀取到的數據因為要顯示在LCD屏幕上通過下列代碼進行數據轉換，4字節卡號轉換為8個字符 + 1結束符

voidbyte_array_to_hex_string(unsignedchar *byte_array,intlen, char *hex_string){constchar hex_chars[] ="0123456789ABCDEF";inti;for(i =0; i >4) &0x0F]; hex_string[i *2+1] = hex_chars[byte_array[i] &0x0F]; } hex_string[len*2] ='\0';// 添加字符串結束符}

3.2聯網功能是通過AT指令控制esp01s進行mqtt協議發送數據以及解包

voidESP8266_Init(void){ ESP8266_Clear(); printf("1. AT\r\n"); // OLED_Clear(); OLED_ShowString(0,0,"1.AT...",8); while(ESP8266_SendCmd("AT\r\n","OK")) delay_1ms(500); printf("2. CWMODE\r\n"); // OLED_ShowString(0,2,"2.CWMODE...",8); while(ESP8266_SendCmd("AT+CWMODE=1\r\n","OK")) delay_1ms(500); printf("3. AT+CWDHCP\r\n"); // OLED_ShowString(0,4,"3.AT+CWDHCP...",8); while(ESP8266_SendCmd("AT+CWDHCP=1,1\r\n","OK")) delay_1ms(500); printf("4. CWJAP\r\n"); // OLED_ShowString(0,6,"4.CWJAP...",8); while(ESP8266_SendCmd(ESP8266_WIFI_INFO,"GOT IP")) delay_1ms(500); printf("5. ESP8266 Init OK\r\n"); // OLED_Clear(); OLED_ShowString(0,0,"ESP8266 Init OK",16); delay_ms(500);}

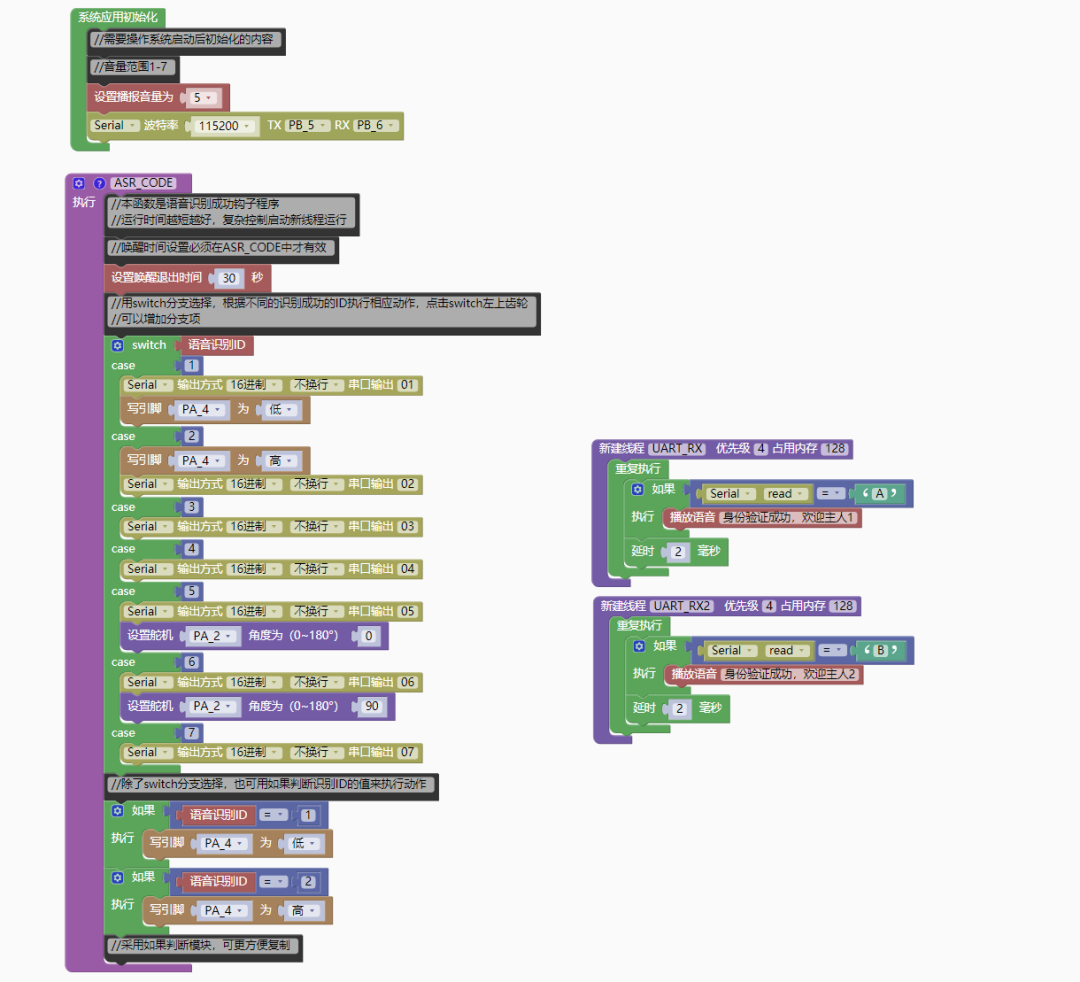

3.3語音識別功能通過天問語音模塊進行多線程控制

3.4燈光、用戶識別標志燈通過rt_device進行控制，手機APP為通過Vue2結構進行設計
