該ADS5444為13位、250 MSPS的模數轉換器（ADC），可從5 V電源，同時提供3.3 V電源兼容LVDS的數字輸出。ADS5444輸入 緩沖器隔離車載軌道和保持（T&H）內部切換，防止干擾 信號源。還配備了內部參考生成器以進一步簡化系統 設計。ADS5444在輸入頻率下具有卓越的低噪聲和線性特性。

該ADS5444提供84針陶瓷非導電聯桿設計 封裝（HFG）。該ADS5444基于先進的德州儀器互補雙極系統 工藝（BiCom3X），并適用于整個軍用溫度范圍（–55°C至125°C） T 箱 ).
*附件：ads5444-sp.pdf

該CQFP套件內置過孔，電氣和熱量連接底部 芯片連接到包裝底部的焊盤上。為了高效地去除熱量并提供 低阻抗接地路徑，需要在PCB表面直接下方放置熱焊層 包裹的主體。在正常的表面貼裝流焊作中，加熱墊在 封裝底部焊接到該熱焊層上，形成高效的熱通路。 通常，PCB的熱接地內部有多條熱通孔，提供熱通路 到內部銅區（或PCB的另一側），以提供更高效的熱量 免職。TI通常推薦11.9毫米^2^板載導熱墊。 這樣可以最大限度地散熱，同時保持引線遠離焊盤區域 防止焊接橋接。必須包含足夠數量的熱/電氣通孔以保持 設備處于推薦的工作條件下。該焊盤必須電氣接地 潛在。

特性

• 13位分辨率
• 250 MSPS 采樣率
• 信噪比 = 67.6 dBc，頻率為230 MHz 中頻，250 MSPS
• SFDR = 230 MHz 中頻和250 MSPS 時 74.0 dBc
• 2.2 VPP差動輸入電壓
• 全緩沖模擬輸入
• 5 V 模擬電源電壓
• LVDS兼容輸出
• 總功耗：2瓦
• 偏移二進制輸出格式
• 與ADS5440兼容的針腳
• 軍用溫度范圍（–55°C至125°C T） 箱 )

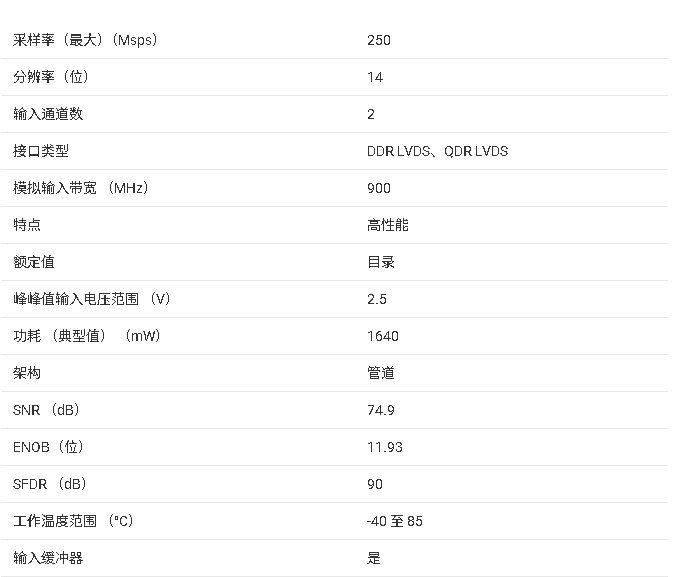

參數

?一、產品概述?
ADS5444-SP是一款13位分辨率、250MSPS采樣率的高性能模數轉換器，采用TI先進的BiCom3X互補雙極工藝制造。該器件工作在5V模擬電源和3.3V輸出驅動電源下，提供LVDS兼容數字輸出，適用于軍事溫度范圍（-55°C至125°C）的嚴苛環境。

?二、核心特性?

• ?精度與速度?：13位無失碼精度，支持250MSPS最高采樣率
• ?動態性能?（典型值）：
  • 230MHz中頻輸入時SNR達67.6dBc
  • 同等條件下SFDR為74.0dBc
• ?輸入特性?：全緩沖差分輸入結構，2.2VPP差分輸入范圍
• ?功耗指標?：總功耗2W（模擬部分340mA，輸出緩沖80mA）
• ?封裝形式?：84引腳陶瓷無導電綁帶封裝（HFG）

?三、電氣參數亮點?

1. ?線性誤差?
   • DNL：±0.4LSB（100MHz輸入）
   • INL：±2.8LSB（25°C）
2. ?溫度特性?
   • 增益誤差溫度系數：-0.02%FS/°C
   • 偏移誤差溫度系數：0.0005%FS/°C
3. ?交流特性?（均基于250MSPS采樣率）
   • 有效位數（ENOB）：11.3位（10MHz輸入）
   • 模擬輸入帶寬：800MHz

?四、系統集成特性?

• ?時鐘管理?：支持差分/單端時鐘輸入，內部設置2.4V共模電壓
• ?數據輸出?：13位并行LVDS輸出，包含數據就緒（DRY）和超量程（OVR）信號
• ?熱管理?：封裝底部集成散熱焊盤，需通過PCB熱過孔實現高效散熱

?五、應用場景?

• 測試測量設備
• 軟件定義無線電
• 多通道基站接收機
• 通信儀器儀表

?六、設計支持?

• 提供完整的參考設計電路（包括THS4509驅動方案）
• 明確布局指南（評估板為參考標準）
• 支持工程樣片（/EM型號，限25°C評估）

?七、可靠性保障?

• 符合軍用溫度標準
• 內置ESD保護（HBM 2.5kV）
• 壽命預測模型（基于電遷移失效模式）

該器件通過優化的架構設計，在高速采樣同時保持優異的動態性能，其全緩沖輸入和內部參考電壓設計顯著簡化了系統開發難度。
