在電子設計領域，模數轉換器（ADC）是連接模擬世界和數字世界的關鍵橋梁。今天我們要深入探討的是德州儀器（TI）的ADS5444 - EP，一款具有卓越性能和廣泛應用前景的13位250 - MSPS模數轉換器。

文件下載：ads5444-ep.pdf

一、產品概述

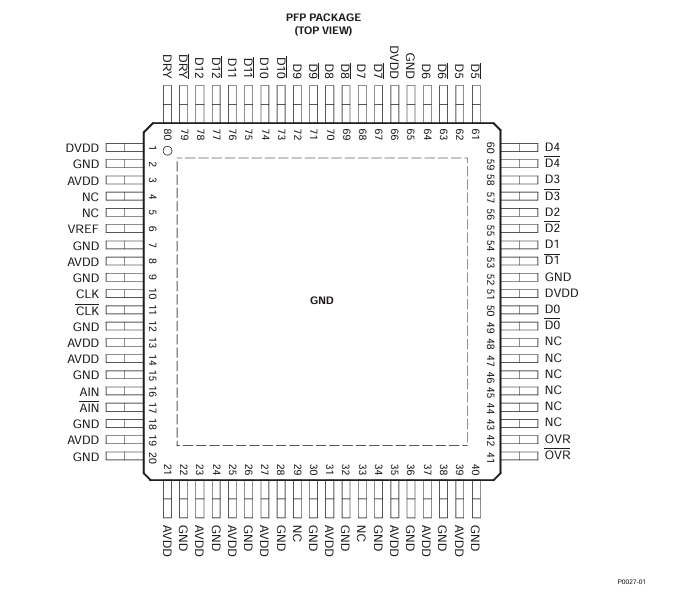

ADS5444 - EP采用先進的德州儀器互補雙極工藝（BiCom3X）制造，具有13位分辨率和250 - MSPS的采樣率。它能夠在 - 55°C至125°C的寬溫度范圍內穩定工作，適用于軍事和工業等對溫度要求苛刻的應用場景。該轉換器采用TQFP - 80 PowerPAD?封裝，引腳與ADS5440兼容，方便工程師進行設計和升級。

二、關鍵特性

2.1 溫度性能

具備 - 55°C至125°C的擴展溫度范圍，通過符合JEDEC和行業標準的組件鑒定，確保在極端溫度環境下可靠運行。這包括高度加速應力測試（HAST）、溫度循環、高壓釜測試等，為產品在復雜環境中的穩定性提供了堅實保障。

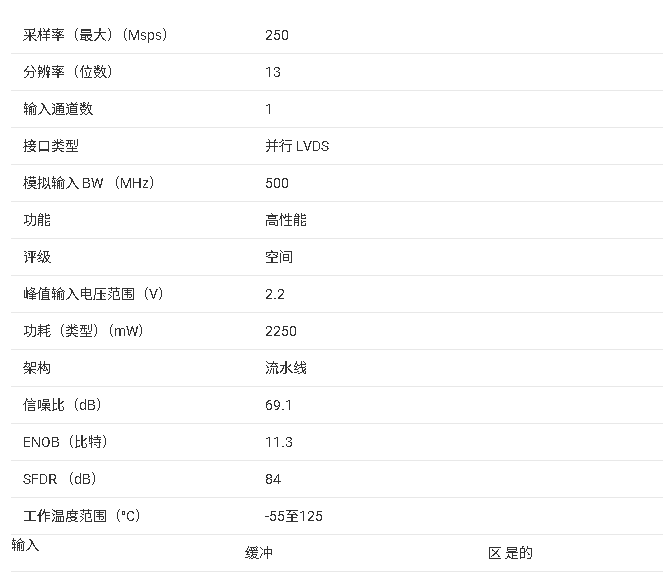

2.2 電氣性能

• 分辨率與采樣率：13位分辨率和250 - MSPS的采樣率，能夠滿足大多數高速數據采集應用的需求。
• 動態性能：在不同輸入頻率下，具有出色的信噪比（SNR）和無雜散動態范圍（SFDR）。例如，在100 - MHz中頻和250 - MSPS采樣率下，SNR可達69 dBc，SFDR可達76 dBc；在230 - MHz中頻和250 - MSPS采樣率下，SNR為67.7 dBc，SFDR為77 dBc。
• 輸入特性：2.2 - VPP的差分輸入電壓，全緩沖模擬輸入，輸入帶寬高達800 MHz，能夠有效處理高頻信號。
• 輸出特性：LVDS兼容輸出，總功耗僅為2 W，采用偏移二進制輸出格式，方便與數字系統接口。

2.3 封裝與散熱

PowerPAD封裝是該產品的一大亮點，它是一種熱增強型標準尺寸IC封裝，消除了傳統散熱封裝中使用的笨重散熱器和散熱片。通過將熱焊盤直接焊接到PCB上，利用PCB作為散熱器，提供了極低的熱阻路徑，有效解決了散熱問題。

三、應用領域

ADS5444 - EP的高性能使其在多個領域得到廣泛應用：

3.1 測試與測量

在測試和測量設備中，需要高精度、高速度的數據采集。ADS5444 - EP的高分辨率和快速采樣率能夠準確捕捉信號的細節，為測試和測量提供可靠的數據支持。

3.2 軟件定義無線電（SDR）

SDR系統對ADC的性能要求較高，需要能夠處理不同頻段和調制方式的信號。ADS5444 - EP的寬輸入帶寬和出色的動態性能，使其能夠適應SDR系統的復雜需求。

3.3 多通道基站接收器

在基站接收器中，需要同時處理多個通道的信號，對ADC的通道一致性和動態性能要求嚴格。ADS5444 - EP的高性能能夠滿足多通道基站接收器的需求，提高通信系統的性能。

3.4 基站發射數字預失真

數字預失真技術可以提高基站發射機的線性度和效率。ADS5444 - EP的高精度和快速采樣率，能夠準確采集發射信號，為數字預失真算法提供可靠的數據，從而提高基站發射機的性能。

四、應用設計要點

4.1 輸入配置

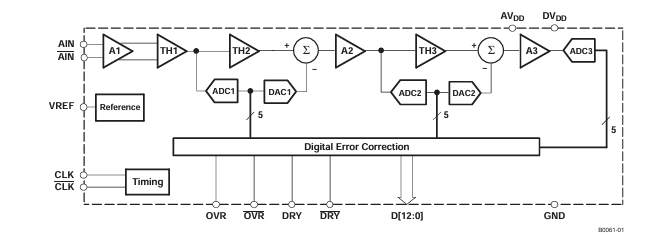

ADS5444 - EP的模擬輸入由模擬差分緩沖器和雙極T&H組成。模擬緩沖器可以隔離ADC輸入與內部開關的影響，提高輸入信號的穩定性。輸入共模電壓通過內部500 - Ω電阻設置為2.4 V，差分輸入阻抗為1 kΩ。為了獲得最佳性能，建議采用差分輸入方式?？梢允褂?a target="_blank">RF變壓器將單端輸入轉換為差分輸入，也可以使用單端運算放大器或差分輸入/差分輸出放大器來驅動ADC。

4.2 時鐘輸入

時鐘輸入可以采用差分時鐘信號或單端時鐘輸入。在低輸入頻率應用中，單端時鐘輸入可以節省成本和電路板空間；在對抖動敏感的應用中，差分時鐘輸入具有更好的性能，能夠?qū)崿F(xiàn)共模噪聲抑制，提高時鐘信號的質量。同時，建議使用交流耦合方式，并提供50%占空比的時鐘信號。

4.3 數字輸出

ADC提供13位數據輸出、數據就緒信號（DRY）和過范圍指示信號（OVR）。輸出格式為偏移二進制。建議使用DRY信號來捕獲輸出數據，確保數據的準確性。

4.4 電源供應

使用低噪聲、具有適當去耦的電源是保證ADS5444 - EP性能的關鍵。建議使用線性電源，以減少噪聲對轉換器的影響。該轉換器使用5 - V的模擬電源（AVDD）和3.3 - V的數字輸出電源（DRVDD），并且所有接地引腳標記為GND，但內部AGND和DRGND引腳不相連。

4.5 布局設計

合理的布局設計對于提高ADS5444 - EP的性能至關重要。建議使用多層電路板，為ADC接地連接提供單一接地平面，并使用局部去耦陶瓷芯片電容器。輸入走線應與數字輸出和時鐘走線等外部干擾源隔離，時鐘信號走線也應與其他信號隔離，特別是在對抖動要求較低的高IF采樣應用中。同時，要注意器件的散熱問題，按照PowerPAD封裝的要求將散熱片焊接到電路板上。

五、總結

ADS5444 - EP是一款性能卓越、應用廣泛的模數轉換器。它在溫度性能、電氣性能和散熱設計等方面都具有出色的表現，為工程師在復雜環境下的設計提供了可靠的選擇。在實際應用中，通過合理的輸入配置、時鐘設計、電源供應和布局設計，可以充分發揮ADS5444 - EP的性能優勢，實現高性能的數據采集系統。
