DTC作為汽車故障診斷的核心標識，如同車輛的“醫療檔案”，可以讓工程師精準定位故障。從簡單的傳感器故障到復雜的網絡通信問題，DTC系統通過精密的編碼規則、狀態管理和老化機制，構建了一套完整的故障生命周期管理體系。本文內容基于ISO14229-1和ISO15031-6規范創建，詳細介紹了DTC組成格式、DTC狀態位、DTC狀態置位的算法、DTC的老化機制。

DTC定義

DTC：Diagnostic Trouble Code，診斷故障碼，是故障類型的身份ID號碼，用于汽車故障時對故障部位及原因的排查。

當ECU檢測到一個故障時，其將在存儲器中存儲對應的一個代碼，此代碼被稱為故障代碼。除故障代碼外，ECU還可能存儲與此故障相關的故障狀態、快照信息及擴展信息。

DTC的組成

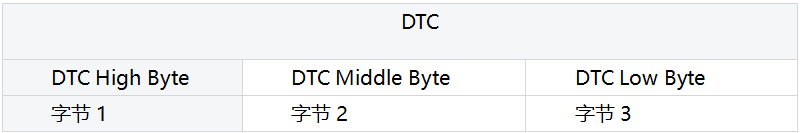

基本格式

其中，DTC High Byte和DTC Middle Byte這兩個字節表示故障內碼，DTC Low Byte表示故障類型。

01

故障內碼與5位標準故障碼的對應關系

DTCHighByte、DTCMiddleByte這兩個字節表示故障內碼，對應5位標準故障碼（第一位是字母，后面四位是數字）。

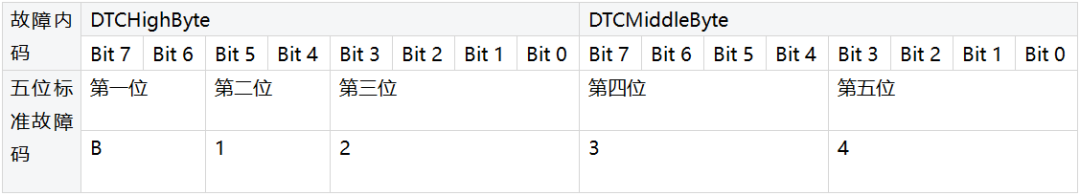

示例："B123416"這個故障碼中的"B1234"為故障內碼；最后面的"16"則是DTCLowByte的內容。故障內碼與5位標準故障碼的位置對應關系如下：

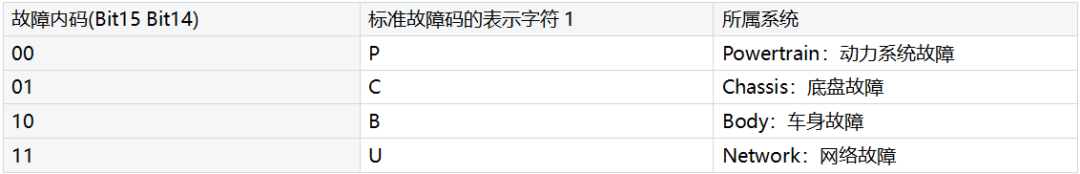

●第一位長度2個bit（Bit15~14）是字母，表示故障所屬系統；有如下的四種情況：

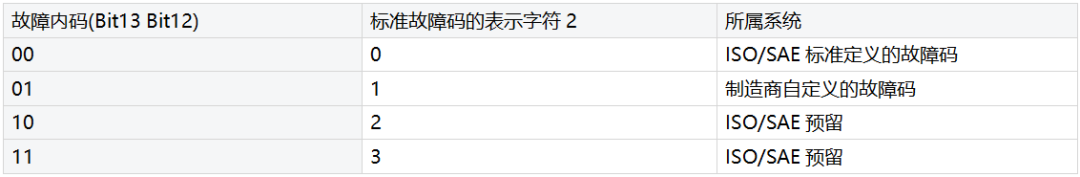

●第二位長度2個Bit（Bit13~12）是數字，表示故障類型（用的哪種法規）；有如下的四種情況：

●第三位長度4個Bit（Bit11~8）是數字，表示故障所屬的子系統，按照4個Bit解析成1個16進制字符

●第四和第五位長度8個Bit（Bit7~0），分別按照4個Bit解析成2個16進制字符，是數字，表示具體故障對象和類型

02

故障種類和子類型DTCLowByte

DTCLowByte這個字節表示Failure Type Byte(FTB)，包含F(xiàn)ailure Category和Failure Sub Type兩個部分（ISO 15031-6中的DTCLowByte表示Failure Type Byte(FTB)，而ISO 14229-1中的DTC LowByte表示ID序號）。具體種類和類型在ISO15031-6中詳細定義。

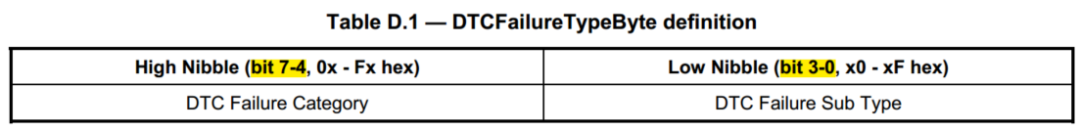

ISO 14229-1中DTCLowByte定義

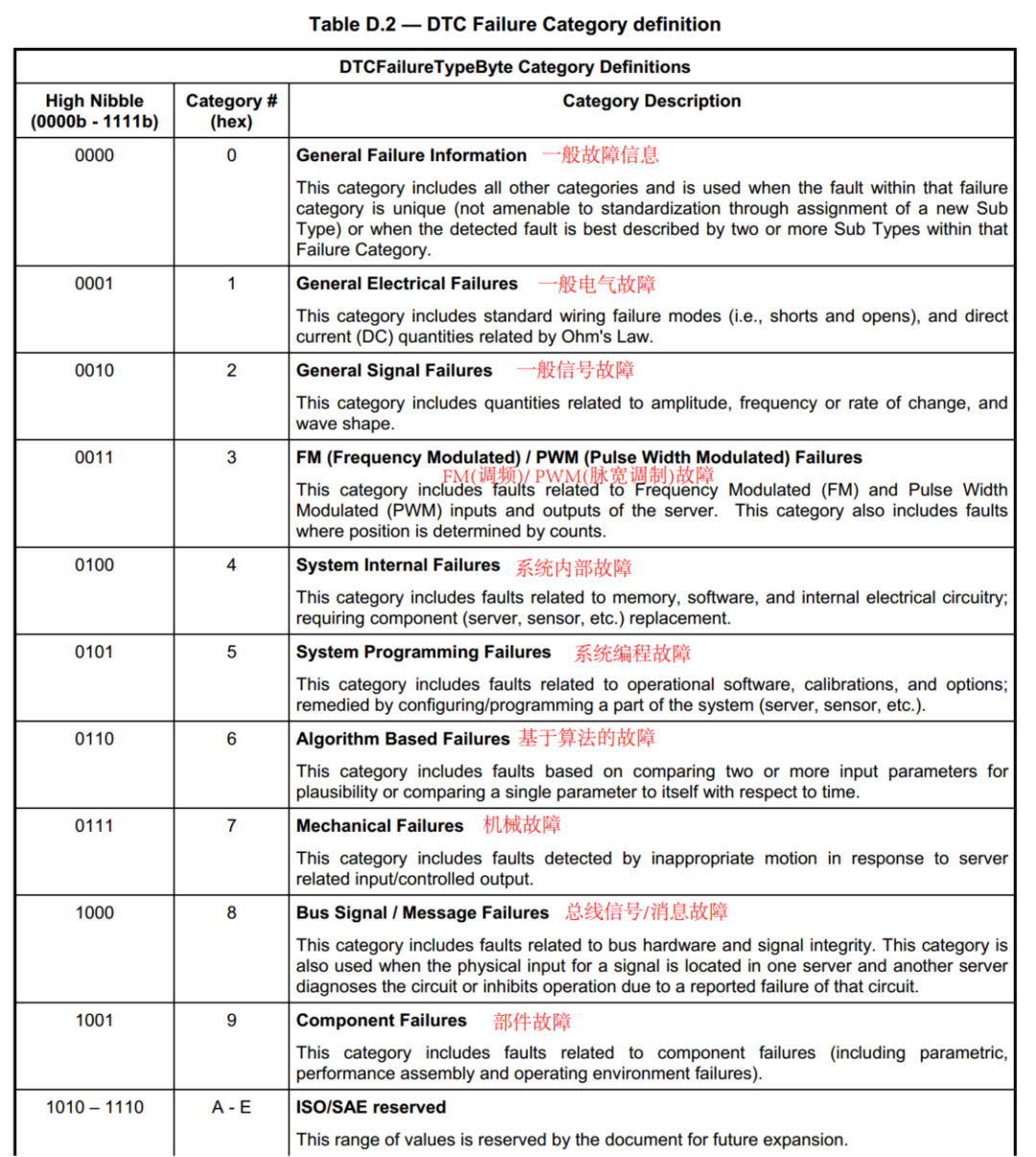

故障種類：

ISO 14229-1中故障類型定義

基本概念

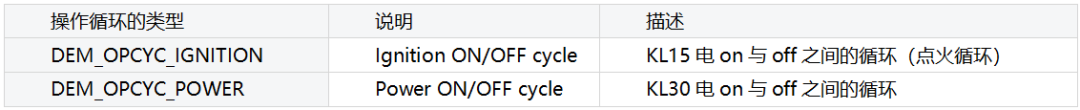

操作循環（OperationCycle）

各種操作循環是計算周期相關狀態信息（如testCompleteThisOperationCycle）的基礎，定義了測試的開始和結束條件，OperationCycle開始時開始檢測故障，結束時停止檢測。

確認閾值(Confirmation Threshold)

確認此故障一直存在的Operation Clycle個數，將其認定為歷史故障（ConfirmedDTC），在老化或手動清除前confirmed DTC狀態位會一直存儲在EEPROM。

老化計數器（AgingCounter）

老化計數器用于特定診斷故障代碼的測試都沒有失敗（testFailed）的連續操作循環的計數。當一個OpreationCycle沒有檢測到testFailed，AgingCounter就會自加1，同時DTC status的bit0就會清0。該數值應存儲于EEPROM。如果在一個操作循環中有任何已失敗的測試結果出現，則老化計數器將重置為“0”。

老化閾值（Aging Threshold）

在制造商或法規規定的操作循環內，特定診斷故障代碼的測試未出現“失敗”結果，這個規定的操作循環的次數就稱為老化閾值。DTC的Confirmed狀態位將會被清除，同時DTC從non-volatile內存中清除。也就是說此故障已經完成了老化，可以自愈。

DTC狀態位

從汽車ECU中讀取儲存的DTC故障碼時，除了故障碼本身，還可以讀出很多其它的信息，包括優先級、發生次數計數器、發生時的里程和時間，以及本節中所講的狀態位（DTC status）。

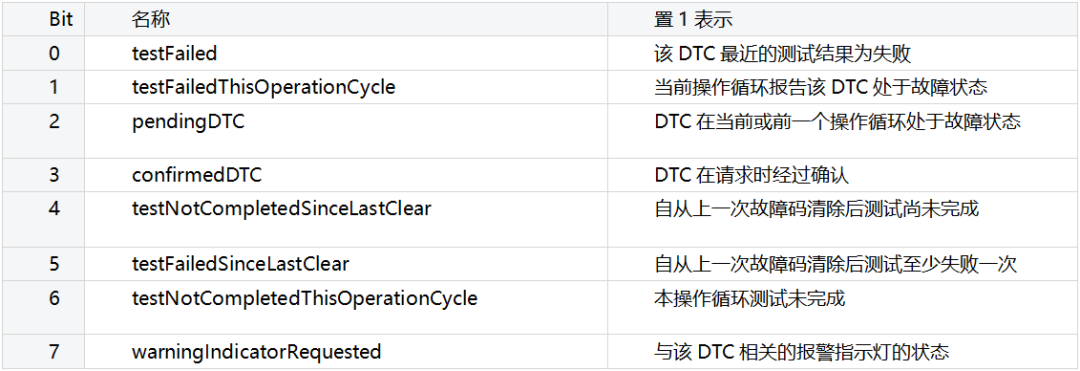

這個狀態位包含1個byte，這里面的8個bit都有各自的含義，但是這8個bit不一定都要使用，各個主機廠可以根據自己的需求使用其中的幾個，也可以全部使用。下圖是UDS對DTC status這8個bit的定義。

bit0：testFailed（當前故障）

通常來說，ECU會周期地檢測故障是否存在，如果在最近一次的測試中，測試結果為失敗，則相應DTC的這一個狀態位就要被置1，表示出錯。但是它不一定被ECU存儲到non-volatile memory中，只有當pendingDTC或confirmedDTC被置1時DTC才會被存儲。當錯誤消失或者診斷儀執行了清除DTC指令時，testFailed會再次被置0。

testFailed狀態位置位算法：

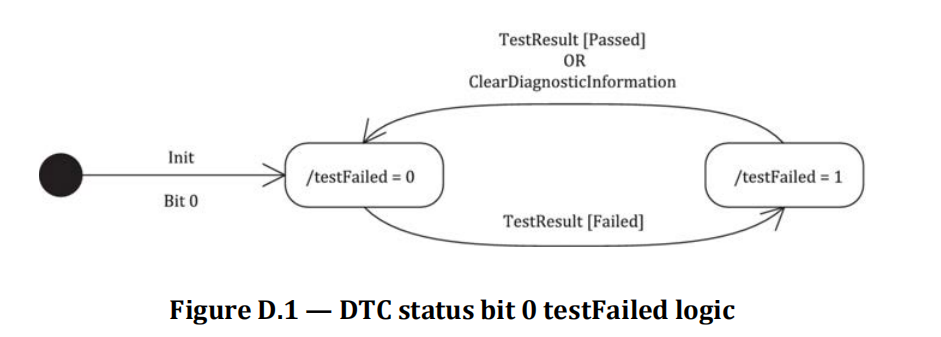

ISO 14229-1中testFailed狀態位置位示意圖

● 置1：表示該DTC此時發生了故障

● 清0：a）testPass；b）14服務清除DTC

bit1：testFailedThisOperationCycle

這個bit用于標識某個DTC在當前的OperationCycle中是否出現過testFailed置1的情況，即是否出現過錯誤。OperationCycle的起始點是ECU通過網絡管理喚醒到ECU通過網絡管理進入睡眠，對于沒有網絡管理的ECU，這個起始點就是KL15通斷。通過bit0我們無法判斷某個DTC是否出現過，比如，當前testFailed=0，說明當前這個DTC沒有出錯，如果testFailedThisOperationCycle=1的話，就說明這個DTC在當前這個OperationCycle中出過錯，但是當前錯誤又消失了。

testFailedThisOperationCycle狀態位置位算法：

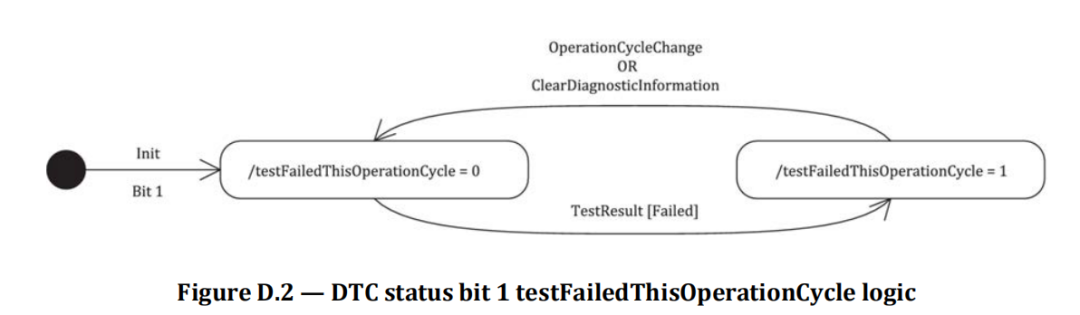

ISO 14229-1中testFailedThisOperationCycle狀態位置位示意圖

● 置1：在當前的操作循環內，該DTC發生過故障

● 清0：a）開啟新的操作循環；b）14服務清除DTC

bit2：pendingDTC

根據規范的解釋，pendingDTC=1表示某個DTC在當前或者上一個OperationCycle中是否出現過。pendingDTC位其實是位于testFailed和confirmedDTC之間的一個狀態，有的DTC被確認的判定條件比較嚴苛，需要在多個OperationCycle中出現才可以被判定為confirmed的狀態，此時就需要借助于pendingDTC位了。pendingDTC=1的時候，DTC就要被存儲下來了。如果當前OperationCycle中故障發生，pendingDTC=1，但是在下一個OperationCycle中，故障沒有了，pendingDTC仍然為1，再下一個OperationCycle中，故障仍然不存在，那么pendingDTC就可以置0了。

pendingDTC狀態位置位算法：

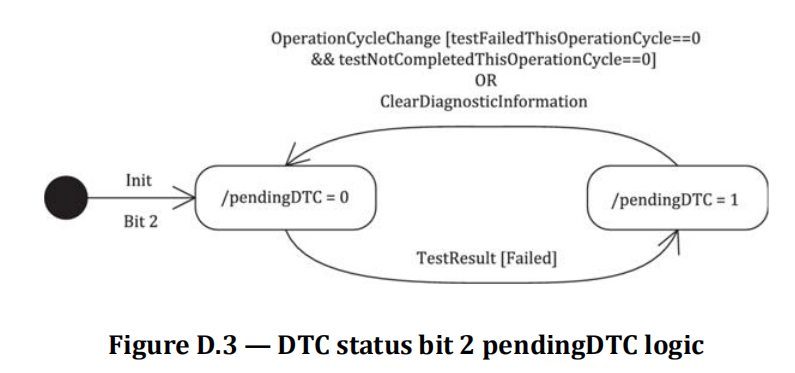

ISO 14229-1中pendingDTC狀態位置位示意圖

● 置1：原本無故障，但在上一次或當前操作循環中出現一次測試結果為Failed

● 清0：a）在上一個操作循環和當前操作循環均未發生故障（pending被置位后，需要連續兩次OperateCycle沒有監測到故障）；b）14服務清除DTC

bit3：confirmedDTC（歷史故障）

當confirmedDTC=1時，則說明某個DTC已經被存儲到ECU的non-volatile memory中，說明這個DTC曾經滿足了被confirmed的條件。但是請注意，confirmedDTC=1時，并不意味著當前這個DTC仍然出錯，如果confirmedDTC=1，但testFailed=0，則說明這個DTC表示的故障目前已經消失了。

confirmedDTC狀態位置位算法：

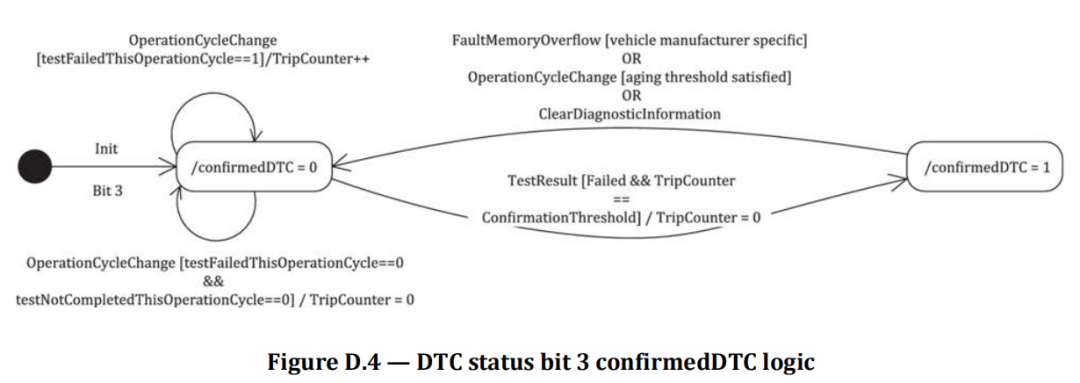

ISO 14229-1中confirmedDTC狀態位置位示意圖

● 置1：滿足confirmed條件（幾個連續的操作循環檢測到故障），此時該DTC已被存儲至EEPROM中

● 清0：a）當操作循環次數已滿足老化閾值；b）14服務清除DTC；c）故障記憶溢出

bit4：testNotCompletedSinceLastClear

這個bit用于表示，自從上次調用了清除DTC的服務之后，是否成功地執行了對某個DTC的測試（不管測試結果是什么，只關心是否測了）。因為很多DTC的測試也是需要滿足某些邊界條件的，并不是ECU上電就一定會對DTC進行檢測。

testNotCompletedSinceLastClear狀態位置位算法：

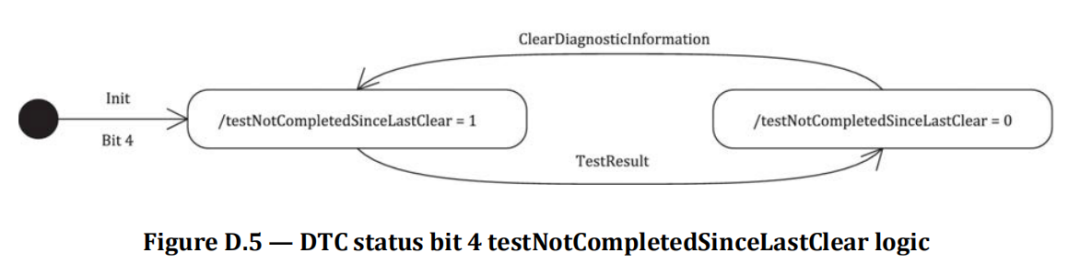

ISO 14229-1中testNotCompletedSinceLastClear狀態位置位示意圖

● 置1：自從清DTC之后還沒有完成過針對該DTC的測試

● 清0：自從清DTC之后已經完成過針對該DTC的測試

bit5：testFailedSinceLastClear

這個位與bit1:testFailedThisOperationCycle有些類似，后者表示某個DTC在當前的OperationCycle中是否出現過testFailed置1的情況，而testFailedSinceLastClear表示的是在上次執行過清除DTC之后某個DTC是否出過錯。

testFailedSinceLastClear狀態位置位算法：

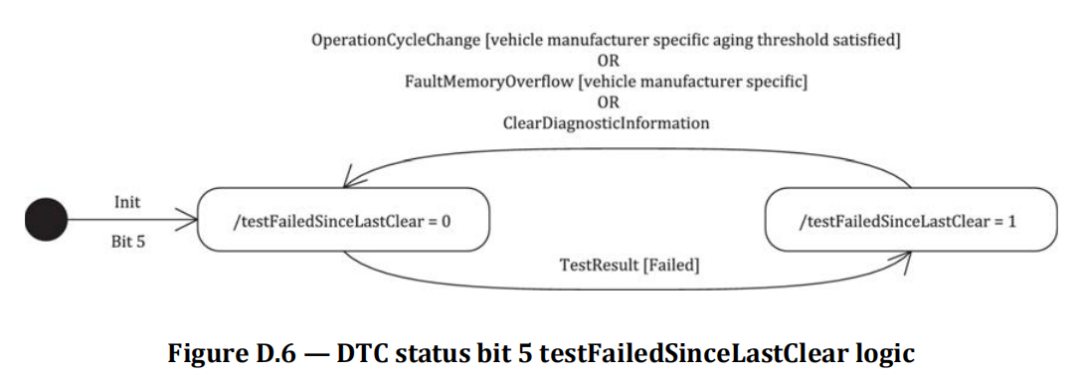

ISO 14229-1中testFailedSinceLastClear狀態位置位示意圖

● 置1：自上次清除診斷信息以來，DTC測試至少返回了一次失敗的結果

● 清0：a）滿足老化閾值；b）故障記憶溢出；c）清除DTC后

bit6：testNotCompletedThisOperationCycle

這個位與bit4：testNotCompletedSinceLastClear類似，后者表示自從上次調用了清除DTC的服務之后，是否成功地執行了對某個DTC的測試。而testNotCompletedThisOperationCycle則表示在當前OperationCycle中是否成功地執行了對某個DTC的測試。

testNotCompletedThisOperationCycle狀態位置位算法：

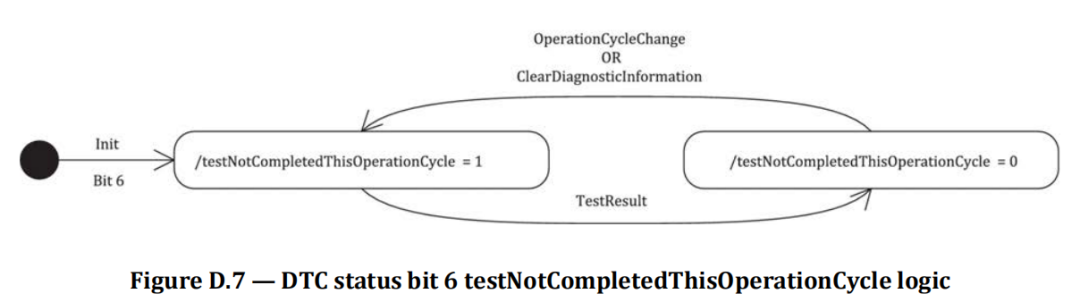

ISO 14229-1中testNotCompletedThisOperationCycle狀態位置位示意圖

● 置1：a）指示DTC測試在當前操作循環內尚未運行完畢；b）14服務清除DTC

● 清0：測試運行并且通過或失??；

bit7：warningIndicatorRequested

某些比較嚴重的DTC會與用戶可見的警告指示相關聯，比如儀表上的報警燈，或者是文字，或者是聲音。這個warningIndicatorRequested就用于此類DTC。如果這個DTC不支持警告指示，則這個位永遠置0。

warningIndicatorRequested狀態位置位算法：

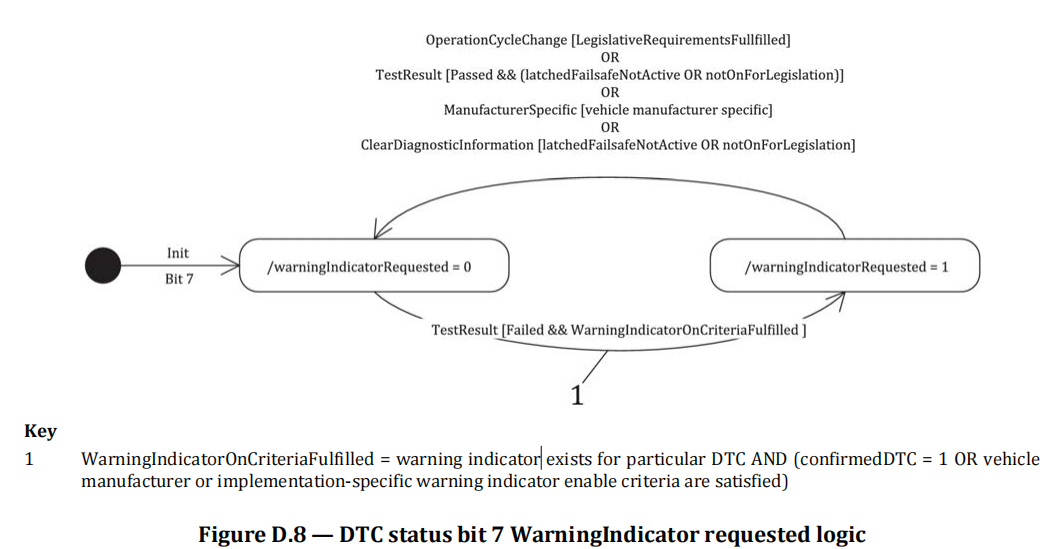

ISO 14229-1中WarningIndicatorRequested狀態位置位示意圖

● 置1：ECU請求激活警告指示

● 清0：ECU不請求激活警告指示

DTCAging（DTC老化）

DTC診斷故障代碼一旦生成，將會一直保留，直到通過發送診斷指令清除，或者通過診斷故障代碼老化機制確定此故障不復存在。當一直處于TestPassed，可將這個DTC清除掉，這個過程的結果被稱為self-healing，而這個過程，我們就叫做DTC的老化。

在診斷自恢復過程中，往往會定義30個或40個循環周期作為自恢復的條件。原因是：在一個相對較長的過程中，如果車輛沒有發生這個故障，可以認為這個故障是一個偶發的現象，也可以認為現在的車輛處于一個相對穩定的狀態，因而，可以將這個故障碼清除。

DTC AgingCounter例子

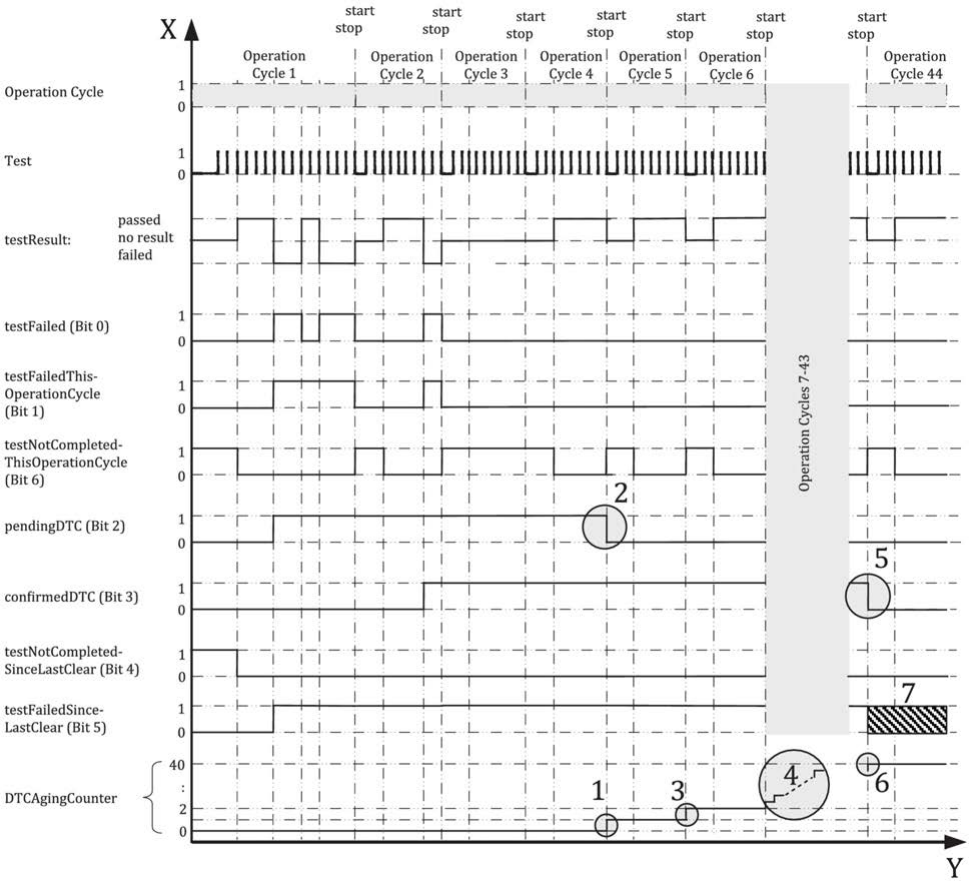

ISO 14229-1中DTC AgingCounter示例

1

DTCAging計數器在完成測試未失敗的第一個操作循環后遞增為1，DTCAging計數器開始計數的條件是：testFailed=0,PendingDTC=0,ComfiredDTC=1。

2

pendingDTC=0的條件是在一個操作循環后測試完成且未失?。╰estNotCompletedThisOperationCycle=0，tesetFailed=0，tesetFailedThisOperationCycle=0）。如果ECU不支持掉電順序（即在關閉點火開關時立即斷電），則將無法檢測到操作循環的結束。因此，在下一個操作循環開始時將pendingDTC設置為零也是有效的。

3

DTCAging計數器在完成測試未失敗的第二個操作循環后遞增為2。testNotCompleted-ThisOperationCycle=0，tesetFailed=0。

4

DTCAging計數器繼續遞增，因為測試在這些操作循環中沒有失敗。tesetFailed=0。

5

當完全滿足老化標準時（例如，DTCAging計數器達到特定值），confirmedDTC設置為零，DTC會從內存中清除掉。

6

DTCAging計數器達到最大值（例如40），此時confirmedDTC被清除。

7

車輛制造商有責任指定testFailedSinceLastClear位是否通過老化標準或由于故障存儲器溢出而重置。

通過本文的系統性介紹，我們?nèi)娼馕隽薉TC從編碼規則、狀態管理到老化清除的完整生命周期。DTC不僅是簡單的故障代碼，更是連接車輛故障現象與根本原因的橋梁。掌握DTC的運作機制，就如同擁有了診斷汽車電子系統的“解碼器”，能夠從海量故障數據中提取有價值的信息，為故障排查、系統優化和品質提升提供堅實的數據支撐。

北匯信息在汽車診斷領域擁有深厚的技術積累，依托與多家主流OEM的長期合作，深入理解DTC在實際車型中的應用與診斷需求，積累了豐富的故障診斷測試經驗。如您有相關測試或診斷開發需求，歡迎隨時與我們聯系。

參考文獻：

[1] Road vehicles — Unified diagnostic services (UDS) — Part 1:Application layer

[2] Road vehicles — Communication between vehicle and external equipment for emissions-related diagnostics Part 6: Diagnostic trouble code definitions
