安森美NST856MTWFT PNP晶體管設計用于通用放大器應用。這些晶體管采用緊湊型DFN1010-3封裝,帶可濕性側翼,適用于汽車行業。NST856MTWFT晶體管 無鉛、無鹵/無BFR,符合RoHS指令。這些晶體管的集電極-發射極電壓為65V,集電極連續電流為100mA。NST856MTWFT晶體管非常適合用于低功耗表面貼裝應用。
數據手冊:*附件:onsemi NST856MTWFT PNP晶體管數據手冊.pdf
特性
- 可濕性側翼封裝,實現最佳自動光學檢測(AOI)
- NSV前綴,適用于需要獨特現場和控制變更要求的汽車和其他應用
- 符合AEC-Q101標準并具有PPAP功能
- 工作結溫和儲存溫度范圍:-65°C至150°C
- 這些器件無鉛、無鹵/無BFR,符合RoHS指令

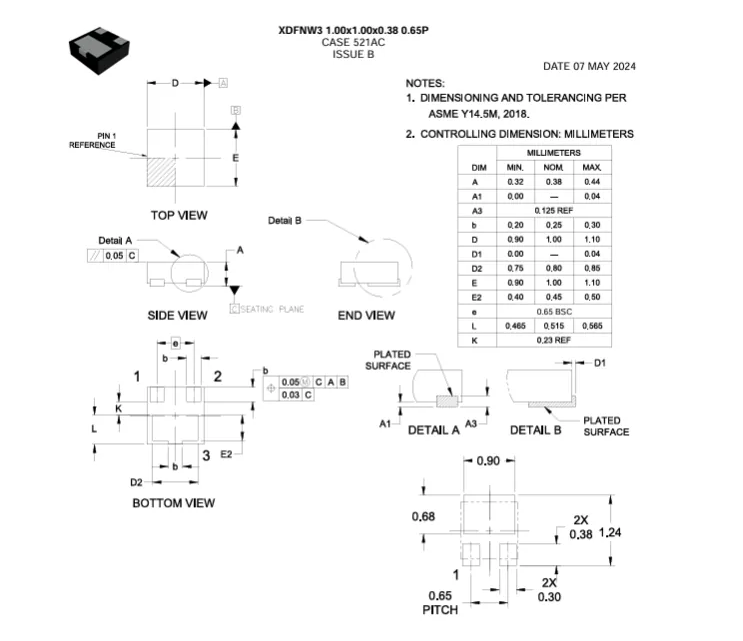

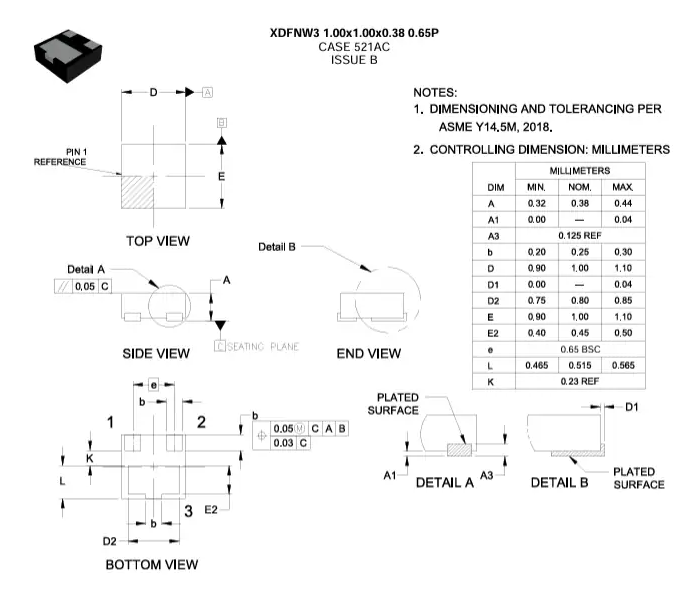

封裝尺寸

?基于 onsemi NST856MTWFT 晶體管的通用放大器設計與應用指南?
一、產品概述與技術定位
NST856MTWFT 是一款 65V、100mA 的通用 PNP 雙極晶體管,采用超緊湊 DFN1010-3 封裝并具備?可濕側翼?結構,專為汽車電子自動光學檢測需求優化。其核心特性包括:
- ?耐壓能力?:集電極-發射極擊穿電壓 V(BR)CEO = -65V,集電極-基極擊穿電壓 V(BR)CBO = -80V
- ?電流處理?:連續集電極電流 IC = -100mA,峰值電流 ICM = -200mA
- ?封裝優勢?:符合 AEC-Q101 車規認證,支持 PPAP 流程,無鉛/無鹵素設計
二、關鍵電氣特性解析
1. 靜態參數
- ?直流電流增益?:在 VCE = -5V、IC = -10mA 時,hFE 典型值為 220,范圍 150~290(詳見圖 1 特性曲線)
- ?飽和壓降?:
- VCE(sat) ≤ -0.25V(IC = -10mA, IB = -0.5mA)
- VBE(sat) ≤ -0.9V(IC = -100mA, IB = -5.0mA)
2. 動態性能
- ?過渡頻率?:fT = 100MHz(IC = -10mA, VCE = -5V),適用于中頻放大電路
- ?電容特性?:輸出電容 Cobo = 1.8pF(VCB = -10V),輸入電容 Cibo 隨偏壓變化(圖 10)
三、熱設計與可靠性要點
- ?熱阻參數?:結到環境熱阻 RθJA = 191°C/W(基于 JESD51-7 標準測試)
- ?功率降額?:在 25°C 環境溫度下,最大功耗 PD = 650mW
- ?SOA 保護?:根據圖 13 安全操作區曲線,需避免同時出現高電壓/大電流工作狀態
四、典型應用電路設計
1. 低噪聲放大電路
- ?偏置配置?:利用 VBE(on) = -0.75V(IC = -10mA)的穩定性,設計分壓式偏置網絡
- ?抗干擾措施?:結合 NF ≤ 1dB(RS=2kΩ, f=1kHz)的噪聲特性,建議在基極串聯 100Ω 電阻
2. 開關驅動應用
- ?飽和深度控制?:根據圖 4-6 的飽和壓降特性,推薦使用 IC/IB = 10~20 的過驅動系數
五、PCB 布局與工藝建議
- ?可焊性設計?:利用 wettable flank 封裝特性,焊盤應外延 0.2mm 以滿足 AOI 檢測需求
- ?散熱增強?:在 1oz 銅厚條件下,建議預留 2×2mm 的背面散熱過孔陣列
六、選型替代與風險規避
- ?車規級需求?:需選擇 NSVT856MTWFTBG 型號(帶 NSV 前綴)
- ?極限參數防護?:嚴禁超過 VEBO = -5V 的發射極-基極反向電壓
七、實測數據與曲線解讀
通過分析圖 1-圖 12 的典型特性曲線可知:
- hFE 在 -55°C~150°C 范圍內呈現正溫度系數(圖 1)
- VCE(sat) 在低溫環境下顯著降低(圖 5),適合低溫啟動電路
?附錄:關鍵參數速查表?
| 參數 | 條件 | 最小值 | 典型值 | 最大值 |
|---|---|---|---|---|
| V(BR)CEO | IC = -10mA | -65V | - | - |
| hFE | VCE = -5V, IC = -10mA | 150 | 220 | 290 |
| VCE(sat) | IC = -100mA, IB = -5mA | - | -0.25 | -0.60 |
-
