7位0.25dB數字步進衰減器F1958:特性與應用解析

工程師 ? 2025-11-26 13:53 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

射頻系統設計中,數字步進衰減器(DSA)是一個關鍵組件,它能夠精確控制信號的衰減量,滿足不同場景下的信號處理需求。今天我們要深入探討的是Renesas的7位0.25dB數字步進衰減器F1958,它在基站、分布式天線系統等眾多領域有著廣泛的應用。

文件下載:Renesas F1958NBGK8.pdf

1. F1958概述

F1958屬于Renesas Glitch - Free?系列DSA,專為基站(BTS)無線電卡等苛刻應用場景而優化。它采用緊湊的4 x 4 mm 24引腳QFN封裝,輸入和輸出阻抗均為50Ω,方便集成到無線電或射頻系統中。

其獨特的單片硅芯片構造賦予了它極高的可靠性,插入損耗極低且失真極小。同時,該器件具備極其精確的衰減水平,這有助于提高系統的信噪比(SNR)和/或鄰道泄漏比(ACLR)。此外,它在并行模式下的快速穩定時間使其非常適合快速切換系統。與其他競爭產品不同,F(xiàn)1958采用了Renesas的Glitch - Free?技術。

2. 競爭優勢

2.1 低插入損耗

F1958在4GHz時插入損耗低于1.7dB,這種低插入損耗特性能夠有效提高系統的SNR,為信號傳輸提供更好的質量保障。大家可以思考一下,在實際應用中,低插入損耗會對整個系統的性能產生哪些具體的積極影響呢?

2.2 Glitch - Free?技術

該技術能夠在衰減狀態轉換期間保護功率放大器ADC,避免其受到不必要的損害,提高了系統的穩定性和可靠性。

2.3 精確的衰減水平

其衰減誤差在4GHz時小于±0.2dB,能夠提供非常精確的信號衰減控制,確保系統增益盡可能接近目標水平。

2.4 超低失真

超低失真特性保證了信號的純凈度,減少了信號失真對系統性能的影響。

2.5 高ESD防護

具備MSL1和2000V HBM ESD防護能力,增強了器件在復雜電磁環境下的抗干擾能力。

3. 典型應用

F1958的應用場景十分廣泛,涵蓋了通信、衛星、軍事等多個領域:

  • 通信基站系統:如3G/4G/4G + 基站系統、分布式天線系統(DAS)、遠程無線電頭(RRH)和有源天線系統(AAS)等。
  • 衛星設備:寬帶衛星設備中也能看到它的身影。
  • 其他領域NFC基礎設施、軍事通信設備等也會使用到F1958。


4. 產品特性

4.1 接口方式

支持串行和7位并行接口,為不同的系統設計提供了靈活的選擇。

4.2 衰減范圍與步進

衰減范圍為31.75dB,步進精度達到0.25dB,能夠滿足各種精確衰減的需求。

4.3 Glitch - Free?特性

具有低瞬態過沖的特點,在衰減狀態切換時能夠減少信號的波動。

4.4 快速穩定時間

對于0.25dB的步進,穩定時間僅為500ns,適合快速切換的系統。

4.5 高線性度

IIP3大于63dBm,保證了在高功率信號輸入時的線性度。

4.6 低插入損耗與誤差控制

在4GHz時插入損耗小于1.7dB,衰減誤差小于±0.2dB。

4.7 雙向RF使用

支持雙向的射頻信號傳輸,增加了使用的靈活性。

4.8 寬工作溫度范圍

工作溫度范圍為 - 40°C至 + 105°C,能夠適應各種惡劣的工作環境。

5. 引腳信息

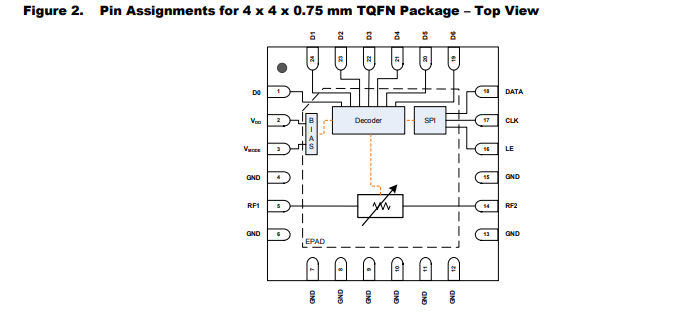

5.1 引腳分配

F1958共有24個引腳,包括電源引腳(VDD)、接地引腳(GND)、射頻端口引腳(RF1、RF2)、控制引腳(DO - D6、VMODE、LE、CLK、DATA)等。每個引腳都有其特定的功能和作用。例如,VMODE引腳用于選擇并行或串行編程模式,當拉至高電平時選擇串行模式,浮空或拉至低電平時選擇并行模式。

5.2 引腳描述

引腳編號 引腳名稱 描述
1 DO 并行控制引腳 - 0.25dB,拉高實現衰減
2 VDD 電源輸入引腳,需用電容盡可能靠近引腳接地
3 VMODE 并行或串行編程模式選擇引腳
4,6 - 13,15 GND 內部接地,需盡可能靠近器件接地
5 RF1 RF端口1,可作為輸入或輸出端口
14 RF2 RF端口2,可作為輸入或輸出端口
16 LE 串行鎖存使能
17 CLK 串行時鐘輸入
18 DATA 串行數據輸入
19 D6 并行控制引腳 - 16dB,拉高實現衰減
20 D5 并行控制引腳 - 8dB,拉高實現衰減
21 D4 并行控制引腳 - 4dB,拉高實現衰減
22 D3 并行控制引腳 - 2dB,拉高實現衰減
23 D2 并行控制引腳 - 1dB,拉高實現衰減
24 D1 并行控制引腳 - 0.5dB,拉高實現衰減
-EPAD 外露焊盤,內部接地,需焊接到PCB板上以實現散熱和射頻性能

6. 電氣特性

6.1 絕對最大額定值

了解器件的絕對最大額定值對于正確使用和保護器件至關重要。F1958的絕對最大額定值包括電源電壓、控制電壓、射頻輸入功率、結溫、儲存溫度等參數。例如,電源電壓VDD的范圍為 - 0.3V至5.8V,超過這些范圍可能會導致器件永久性損壞。

6.2 推薦工作條件

推薦工作條件規定了器件在正常工作時的各項參數范圍。如電源電壓VDD推薦范圍為3.0V至5.5V,工作溫度范圍為 - 40°C至 + 105°C,射頻頻率范圍為1MHz至6GHz等。在實際設計中,我們應該盡量讓器件工作在推薦工作條件范圍內,以保證其性能和可靠性。

6.3 電氣特性參數細節

F1958的電氣特性參數還包括邏輯輸入輸出特性、直流電流、衰減范圍、最小增益步長、穩定時間、視頻饋通、雜散水平等。例如,邏輯輸入高電平VIH范圍為2.6V至5.5V,邏輯輸入低電平VIL范圍為0V至1V;衰減范圍為31.75dB,最小增益步長在不同頻率下有所不同,在fRF < 4.0GHz時為0.25dB。這些參數的具體數值和變化規律對于我們設計和優化電路有著重要的參考價值。

7. 編程模式

7.1 串行模式

當VMODE引腳拉至高電平時,選擇串行模式。串行接口使用8位字,但僅使用其中7位,數據位從LSB(D0)開始移位輸入。在串行編程時,所有并行控制輸入引腳必須接地。串行模式下,F(xiàn)1958在鎖存使能(LE)的上升沿進行編程,需要確保LE保持低電平直到所有數據位都時鐘輸入到移位寄存器中。大家可以思考一下,串行模式在哪些情況下會比并行模式更具優勢呢?

7.2 并行控制模式

并行控制模式又分為直接并行模式和鎖存并行模式。

  • 直接并行模式:當VMODE浮空或為低電平且LE為高電平時選擇該模式。在這種模式下,器件會立即響應并行控制引腳的電壓變化,適合需要快速穩定時間的應用。
  • 鎖存并行模式:當VMODE浮空或為低電平且LE從低電平切換到高電平時選擇該模式。在使用該模式時,需要先將VMODE設置為低電平或浮空,LE設置為低電平,調整并行控制引腳到所需的衰減設置,然后將LE設置為高電平,器件將切換到相應的衰減狀態。

8. 評估套件

8.1 評估套件組成

F1958的評估套件包括評估板、控制器、電纜等,還提供了可下載的評估軟件。評估板上包含了各種電子元件,如電容、電阻、連接器等,其具體的元件清單在文檔中有詳細列出。

8.2 評估套件操作

  • 電源供應設置:可以通過J11連接器、J5接頭或J6接頭的引腳9(VDD)和引腳10(GND)來提供3.0V至5.5V的電源。
  • 并行邏輯控制設置:評估板可以在并行模式下控制F1958。可以通過外部控制,將邏輯電壓施加到J6接頭的引腳1至7;也可以通過手動控制,設置SW1上的開關1至7。
  • 串行邏輯控制設置:評估板也支持在串行模式下控制F1958。將串行控制器連接到J10接頭,設置SW1開關8到“ + ”或“O”位置,然后根據相關表格編程衰減設置。
  • 電源操作流程:上電時,先設置好電源供應和邏輯控制,然后啟用電源,再根據表格設置合適的衰減;下電時,先將邏輯控制引腳設置為低電平,然后禁用電源。

9. 應用信息

9.1 數字引腳電壓和電阻值

每個控制引腳都有對應的開路直流電壓和內部連接電阻值。例如,VMODE、LE、CLK、DATA等引腳的開路直流電壓為0V,內部連接有500kΩ下拉電阻到地。了解這些參數有助于我們正確設計控制電路。

9.2 電源供應

所有需要直流電源的引腳應使用同一個電源供應,并通過外部電容進行旁路,以減少噪聲和快速瞬變。電源噪聲會降低噪聲系數,快速瞬變可能觸發ESD鉗位并導致其失效。電源電壓變化或瞬變的壓擺率應小于1V/20μs,并且在電源電壓上升或下降期間,所有控制引腳應保持在0V(±0.3V)。如果控制信號的完整性是一個問題,可以在每個控制引腳的輸入處使用推薦的電路。

10. 訂購信息與標記

10.1 訂購信息

F1958有不同的訂購型號,如F1958NBGK和F1958NBGK8,它們的封裝、MSL評級、運輸包裝和工作溫度范圍等信息在文檔中有明確說明。此外,還有評估板(F1958EVB)和評估解決方案(F1958EVS)可供選擇。

10.2 標記圖

器件的標記圖包含了部分編號、芯片版本、組裝日期和組裝批次號等信息。例如,F(xiàn)1958 - NBGK Z1716AAG,其中“Z”表示芯片版本,“1716”表示組裝的年份和周數,“NG”表示組裝批次號。

總之,F(xiàn)1958是一款性能卓越、應用廣泛的數字步進衰減器。在實際的電子工程師設計中,我們需要根據具體的應用場景和系統要求,充分利用其各項特性和功能,同時注意其引腳使用方法、編程模式、電源供應等方面的要求,以確保設計出穩定、可靠的射頻系統。大家在使用F1958的過程中,有沒有遇到過一些特別的問題或者挑戰呢?歡迎在評論區分享交流。
