探索ON Semiconductor NSS40300CT PNP晶體管：高效節能的理想之選

在電子設備的設計中，選擇合適的晶體管對于實現高效、穩定的性能至關重要。今天，我們將深入探討ON Semiconductor推出的NSS40300CT PNP晶體管，看看它在電子設計領域能為我們帶來哪些優勢。

文件下載：onsemi NSS40300CT 雙極晶體管.pdf

產品概述

NSS40300CT屬于ON Semiconductor的e2PowerEdge系列低 $V{CE(sat)}$ 晶體管。該系列晶體管采用表面貼裝技術，具有超低飽和電壓 $V{CE(sat)}$ 和高電流增益能力，專為低電壓、高速開關應用而設計，在需要經濟高效能源控制的場景中表現出色。

原理圖

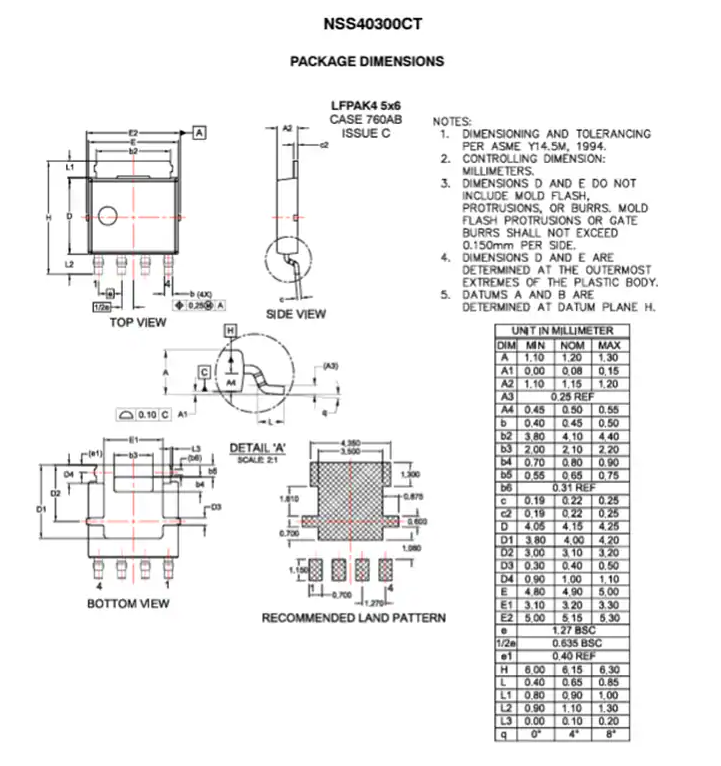

封裝尺寸

產品特性

封裝優勢

NSS40300CT采用超纖薄的LFPAK4 5x6封裝，這種封裝不僅節省了PCB空間，還具有可焊側翼，滿足汽車行業光學檢測方法的要求。這使得它在便攜式和電池供電產品（如手機、數碼相機和MP3播放器）的DC - DC轉換器和電源管理中得到廣泛應用，同時也適用于汽車領域的安全氣囊展開、動力總成控制單元和儀表盤等終端應用。

互補性與兼容性

它與NSS40301CT互補，為設計提供了更多的選擇和靈活性。此外，NSV前綴適用于汽車和其他有獨特場地和控制變更要求的應用，并且通過了AEC - Q101認證，具備PPAP能力，確保了產品在不同應用場景下的可靠性和穩定性。

環保特性

該器件無鉛、無鹵素/無溴化阻燃劑，符合RoHS標準，體現了ON Semiconductor在環保方面的努力，滿足了現代電子設備對綠色環保的要求。

關鍵參數

最大額定值

額定值	符號	值	單位
集電極 - 發射極電壓	VCEO	40	Vdc
集電極 - 基極電壓	VcB	40	Vdc
發射極 - 基極電壓	VEB	6.0	Vdc
基極電流 - 連續	IB	1.0	Adc
集電極電流 - 連續	Ic	3.0	Adc
集電極電流 - 峰值	ICM	5.0	Adc
總功率耗散（TA = 25°C）	PD	2.0（注1） 0.80（注2）	W
工作和存儲結溫范圍	TJ, Tstg	-55 至 +150	°C

需要注意的是，超過最大額定值可能會損壞器件，影響其功能和可靠性。注1表示安裝在1″平方（645平方毫米）FR - 4板材料的集電極焊盤上，注2表示安裝在0.012″平方（7.6平方毫米）FR - 4板材料的集電極焊盤上。

熱特性

特性	符號	最大值	單位
熱阻（結到殼）結到環境（1″平方集電極焊盤）結到環境（0.012平方集電極焊盤）	RJA ReJA	58 149	°C/W

熱特性對于晶體管的性能和穩定性至關重要，合理的熱設計可以確保晶體管在工作過程中保持良好的性能。

電氣特性

關斷特性

特性	符號	最小值	典型值	最大值	單位
集電極 - 發射極維持電壓（$I{B}= 10 mAd$，$I{E}= 0 Adc$）	VCEO(sus)	40	-	-	Vdc
發射極 - 基極電壓（$I{E}=50 \mu Adc$，$I{C}=0 Adc$）	VEBO	6.0	-	-	Vdc
集電極截止電流（$V_{CB} =40 Vdc$）	ICBO	-	-	100	nAdc
發射極截止電流（$V_{BE} =6.0 Vdc$）	IEBO	-	-	100	nAdc

導通特性

特性	條件	典型值	單位
集電極 - 發射極飽和電壓	$I{C}=0.5 Adc$，$I{B} =50mAdc$	0.070	Vdc
	$I{C}=1.0 Adc$，$I{B} =20mAdc$	0.150	Vdc
	$I{C}=3.0Adc$，$I{B}=0.3 Adc$	0.400	Vdc
基極 - 發射極飽和電壓	$I{C}=1.0 Adc$，$I{B} =0.1 Adc$	1.0	Vdc
基極 - 發射極導通電壓	$I{C}=1.0 Adc$，$V{CE}=2.0 Vdc$	0.9	Vdc
直流電流增益	$I{C}=0.5 Adc$，$V{CE}=1.0 Vdc$	200 - 600	-
	$I{C}=1.0Adc$，$V{CE}=1.0 Vdc$	175 - 600	-
	$I{C}=3.0 Adc$，$V{CE}=1.0 Vdc$	100 - 600	-

動態特性

特性	條件	值	單位
輸出電容	$V_{C} = 10 Vdc$，$f = 1.0 MHz$	40	pF
輸入電容	$V_{EB} =5.0 Vdc$，$f = 1.0 MHz$	130	pF
電流增益 - 帶寬積	$I{C}=500mA$，$V{CE}=10V$，$F_{test}= 1.0 MHz$	160	MHz

這些電氣特性為工程師在設計電路時提供了重要的參考依據，有助于實現最佳的電路性能。

典型特性曲線

文檔中還提供了一系列典型特性曲線，包括直流電流增益、集電極 - 發射極飽和電壓、基極 - 發射極飽和電壓、輸入電容、輸出電容、電流增益 - 帶寬積和安全工作區等。這些曲線直觀地展示了晶體管在不同工作條件下的性能表現，工程師可以根據實際需求進行參考和分析。

訂購信息

器件	封裝	包裝
NSS40300CTWG	LFPAK4 5x6（無鉛）	3,000/卷帶包裝
NSV40300CTWG*	LFPAK 5x6（無鉛）	3,000/卷帶包裝

*NSV前綴適用于汽車和其他有獨特場地和控制變更要求的應用，通過了AEC - Q101認證，具備PPAP能力。

總結

ON Semiconductor的NSS40300CT PNP晶體管憑借其超低飽和電壓、高電流增益能力、超纖薄封裝和環保特性，在低電壓、高速開關應用中具有顯著優勢。無論是便攜式電子設備還是汽車電子領域，它都能為工程師提供可靠的解決方案。在實際設計中，工程師可以根據具體的應用需求，結合晶體管的各項參數和特性曲線，進行合理的電路設計和優化。你在使用類似晶體管時遇到過哪些問題呢？歡迎在評論區分享你的經驗和見解。
