探索NSS40301MZ4：高性能NPN晶體管的卓越之選

在電子工程師的日常設計工作中，選擇合適的晶體管至關重要。今天，我們就來深入了解一下ON Semiconductor的NSS40301MZ4 NPN晶體管，看看它在實際應用中能為我們帶來哪些優勢。

文件下載：onsemi NSV40301MZ4雙極功率晶體管.pdf

產品概述

NSS40301MZ4屬于ON Semiconductor的e2PowerEdge系列低 $V{CE(sat)}$ 晶體管。這一系列的晶體管采用表面貼裝技術，具有超低飽和電壓 $(V{CE(sat)})$ 和高電流增益能力。這種特性使得它們非常適合用于低壓、高速開關應用，尤其是在對能源控制效率和成本有較高要求的場景中。

應用領域廣泛

便攜式和電池供電產品

在諸如手機、無繩電話、個人數字助理（PDA）、計算機、打印機、數碼相機和MP3播放器等便攜式和電池供電產品中，NSS40301MZ4可用于DC - DC轉換器和電源管理。這些設備通常對功耗和體積有嚴格要求，而該晶體管的低飽和電壓和高電流增益特性能夠有效降低功耗，延長電池續航時間。

存儲產品

在硬盤驅動器和磁帶驅動器等大容量存儲產品的低壓電機控制中，NSS40301MZ4也能發揮重要作用。它可以精確控制電機的運行，提高存儲設備的性能和穩定性。

汽車行業

在汽車領域，該晶體管可用于安全氣囊展開系統和儀表盤。其高電流增益允許它直接由電源管理單元（PMU）的控制輸出驅動，為汽車電子系統的可靠性提供了保障。

模擬放大器

線性增益（Beta）特性使NSS40301MZ4成為模擬放大器的理想選擇，能夠提供穩定的放大性能。

產品特性亮點

兼容性與合規性

它是NSS40300MZ4系列的互補產品，NSV前綴適用于汽車和其他有特殊場地和控制變更要求的應用。同時，該產品通過了AEC - Q101認證，具備生產件批準程序（PPAP）能力，并且符合無鉛、無鹵/無溴化阻燃劑（BFR）以及RoHS標準，滿足環保和質量要求。

高可靠性設計

從最大額定值來看，它具有較高的耐壓和電流承載能力。例如，集電極 - 發射極電壓（VCEO）可達40 Vdc，集電極連續電流（Ic）為3.0 Adc，集電極峰值電流（IcM）為5.0 Adc。這些參數保證了晶體管在不同工作條件下的穩定性和可靠性。不過，我們在設計時也需要注意，超過最大額定值的應力可能會損壞器件，并且長時間在推薦工作條件以上運行可能會影響器件的可靠性。

關鍵參數解析

熱特性

熱阻是衡量晶體管散熱性能的重要指標。NSS40301MZ4在不同散熱條件下的熱阻表現不同。在1平方英寸（645平方毫米）的FR - 4電路板集電極焊盤上，結到環境的熱阻（RBJA）為64℃/W；而在0.012平方英寸（7.6平方毫米）的集電極焊盤上，熱阻為155℃/W。此外，焊接時引腳的最大溫度（TL）在距離管殼1/8英寸處持續5秒時為260℃。了解這些熱特性參數，有助于我們在設計散熱方案時做出合理的選擇。

電氣特性

截止特性

當集電極電流（IC）為10 mAdc，基極電流（IB）為0 Adc時，集電極 - 發射極維持電壓（VCEO(sus)）為40 Vdc；發射極 - 基極電壓（VEBO）在發射極電流（IE）為50 Adc，集電極電流（IC）為0 Adc時為6.0 Vdc。集電極截止電流（ICBO）在集電極 - 基極電壓（VCB）為40 Vdc時最大為100 nAdc，發射極截止電流（IEBO）在基極 - 發射極電壓（VBE）為6.0 Vdc時最大為100 nAdc。這些參數反映了晶體管在截止狀態下的性能。

導通特性

集電極 - 發射極飽和電壓（VCE(sat)）在不同的集電極電流和基極電流組合下有不同的值。例如，當集電極電流（Ic）為0.5 Adc，基極電流（Ilg）為50 mAdc時，VCE(sat)最大為0.050 Vdc；當Ic為1.0 Adc，Ilg為20 mAdc時，VCE(sat)最大為0.100 Vdc；當Ic為3.0 Adc，Ilg為0.3 Adc時，VCE(sat)最大為0.200 Vdc?；鶚O - 發射極飽和電壓（VBE(sat)）在Ic為1.0 Adc，Ilg為0.1 Adc時為1.0 Vdc，基極 - 發射極導通電壓（VBE(on)）在Ic為1.0 Adc，VcE為2.0 Vdc時為0.9 Vdc。直流電流增益（hFE）也會隨著集電極電流和集電極 - 發射極電壓的變化而變化。這些導通特性參數對于我們設計晶體管的偏置電路和放大電路非常重要。

動態特性

輸出電容（在Vc為10 Vdc，頻率f為1.0 MHz時）為25 pF，輸入電容（在VEB為5.0 Vdc，f為1.0 MHz時）為170 pF。電流 - 增益帶寬積在Ic為500 mA，VcE為10 V，測試頻率Ftest為1.0 MHz時為215 MHz。這些動態特性參數決定了晶體管在高頻應用中的性能。

封裝與訂購信息

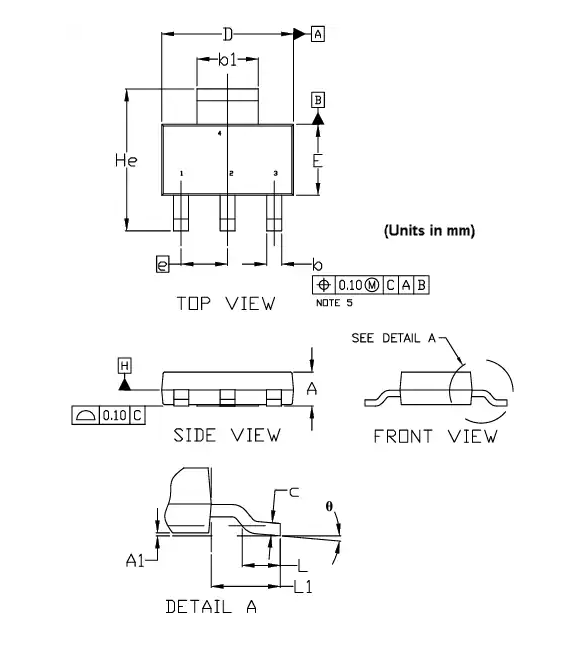

NSS40301MZ4采用SOT - 223封裝，這種封裝具有良好的散熱性能和機械穩定性。訂購時，有不同的型號可供選擇，如NSS40301MZ4T1G、NSV40301MZ4T1G和NSS40301MZ4T3G，它們的包裝形式均為卷帶包裝，數量分別為1000個/卷和4000個/卷。

總結與思考

總的來說，NSS40301MZ4 NPN晶體管憑借其卓越的性能和廣泛的應用領域，為電子工程師提供了一個可靠的選擇。在實際設計中，我們需要根據具體的應用需求，綜合考慮其熱特性、電氣特性等參數，合理設計電路，以充分發揮該晶體管的優勢。同時，我們也要關注其最大額定值和工作條件，避免因過度使用而導致器件損壞。大家在使用過這款晶體管后，有沒有遇到過什么特別的問題或者有什么獨特的應用經驗?zāi)?？歡迎在評論區分享交流。
