1工作原理

儲能系統已成為構建新型電力系統的關鍵環節，而電池管理系統BMS在儲能中的作用有哪些，在11.11的研討會直播上，MDD高級FAE對該問題進行了深入解析。

BMS的核心使命是確保電池組安全、高效、長壽。它通過實時監測電池電壓、電流、溫度等參數，實現三大核心保護功能：

01過充/過放保護：電壓超限時切斷相應MOSFET回路

02過流/短路保護：極短時間內(<100ms)關斷放電MOSFET

03過溫保護：溫度異常時禁止充放電操作，防止熱失控。

在短路保護場景中，回路內阻極小(約100mΩ)，瞬間電流可達數百至數千安培，這對MOSFET的抗沖擊能力提出極高要求。

2MOS在BMS中的應用

在儲能BMS中，充放電控制和主動均衡是兩大關鍵電路，都離不開高性能的MOSFET。MDD辰達半導體推出的MDDG03R04Q與MDDG04R06Q兩款N溝道MOSFET，采用先進的SGT工藝，輕松應對BMS中的會遇到的挑戰。

01低導通內阻，帶來更高效率

MDDG03R04Q的導通電阻最大僅4.3mΩ，在正常充放電時能顯著減少導通損耗，降低溫升，從而提升整個儲能系統的能量轉換效率，這對于需要長時間運行的儲能設備至關重要。

02強大的抗浪涌能力，守護系統安全

MDDG03R04Q的連續漏極電流高達80A，脈沖電流更達300A，能夠承受瞬間的巨大電流沖擊，確保在故障發生時能快速、可靠地切斷電路，為整個電池包筑起最堅固的安全防線。

03更高的耐壓與更低的開關損耗

MDDG04R06Q 耐壓可達40V，適用于更寬的工作電壓范圍?？倴艠O電荷Qg 極低(典型值 17nC)，意味著驅動損耗更低，開關速度更快，對驅動電路的要求也更低。

04小封裝，節省系統空間

采用緊湊的封裝PDFN3*3-8L，有助于BMS設計工程師優化PCB板布局，實現產品的小型化與高集成度。

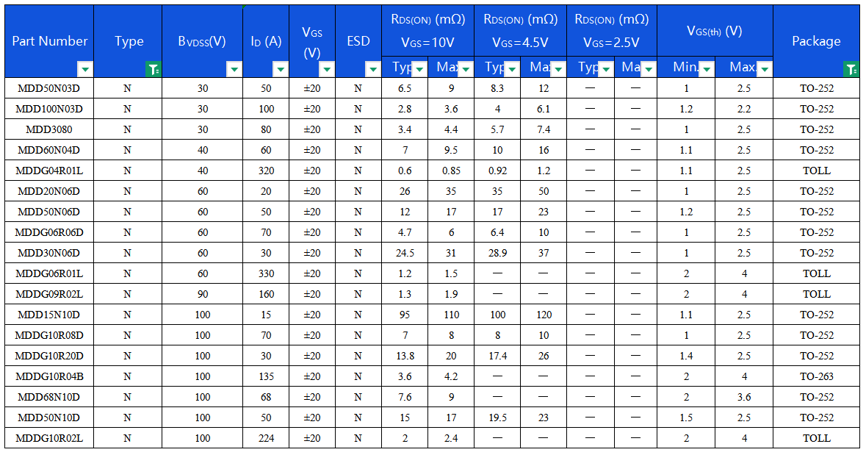

3選型推薦

隨著儲能市場向高可靠性、高效率方向發展，MOSFET作為BMS中的關鍵執行器件，其性能直接影響系統安全。MDD的MOSFET產品以其低內阻、高抗浪涌和優異熱穩定性等特性，為儲能BMS提供可靠保障，助力能源結構轉型。
