在電子設計領域，模數轉換器（ADC）的性能直接影響著整個系統的精度和穩定性。德州儀器（TI）的ADS6424、ADS6423和ADS6422（統稱ADS642X）系列ADC，憑借其卓越的性能和豐富的功能，成為眾多應用場景的理想選擇。今天，我們就來深入探討一下這款A(yù)DC的特點、應用以及設計要點。

文件下載：ads6422.pdf

一、產品概述

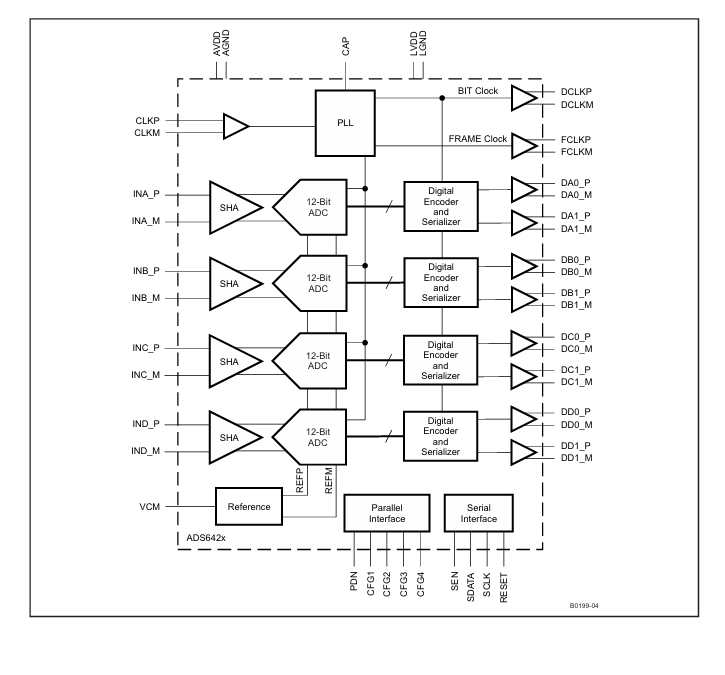

ADS642X是一系列高性能的12位、105/80/65 MSPS四通道A - D轉換器。其采用串行LVDS數據輸出，有效減少了接口線的數量，使得整個設備能夠封裝在一個緊湊的64引腳QFN（9 mm × 9 mm）封裝中，大大提高了系統的集成密度。

二、產品特性

2.1 高精度與高分辨率

ADS642X具備12位分辨率，且無丟失碼，能夠提供精確的模數轉換結果。同時，它采用了同時采樣和保持技術，確保了多通道輸入信號的同步采集。

2.2 增益靈活配置

該系列ADC提供3.5dB的粗增益選項，可在對SNR影響較小的情況下提高SFDR性能。此外，還具備可編程的精細增益選項，可在1dB步長下從0dB調整到6dB，進一步優化系統性能。

2.3 豐富的時鐘輸入支持

ADS642X支持多種時鐘輸入類型，包括Sine、LVCMOS、LVPECL和LVDS，且時鐘幅度可低至400mVPP，為不同的應用場景提供了更多的選擇。

2.4 內部參考與外部參考兼容

ADS642X內置了參考電壓，同時也支持外部參考模式，用戶可以根據實際需求靈活選擇。而且，參考電壓無需外部去耦電容，簡化了設計。

2.5 低功耗設計

該系列ADC具有多種功耗模式，包括全局掉電、通道待機和輸入時鐘停止模式，可有效降低系統功耗。例如，在全局掉電模式下，典型功耗可降至約77mW。

三、應用領域

ADS642X的高性能和靈活性使其適用于多種應用場景，包括基站中頻接收器、分集接收器、醫學成像和測試設備等。

四、技術細節分析

4.1 模擬輸入設計

ADS642X的模擬輸入采用了基于開關電容的差分采樣和保持架構，這種拓撲結構在高頻輸入時仍能保持良好的AC性能。為了獲得最佳性能，模擬輸入必須采用差分驅動方式，以提高共模噪聲抑制能力和偶次諧波抑制能力。同時，建議在每個輸入引腳串聯一個5Ω的電阻，以抑制封裝寄生效應引起的振鈴。

4.2 時鐘輸入與緩沖增益

時鐘輸入對ADS642X的性能至關重要。為了減少時鐘抖動對性能的影響，建議使用差分時鐘輸入，并選擇低抖動的時鐘源。此外，時鐘緩沖器具有可編程增益，可根據需要調整時鐘幅度，以支持極低的時鐘幅度輸入。

4.3 數字輸出接口

ADS642X提供了多種數字輸出接口選項，包括1線和2線接口，以及不同的序列化和位時鐘模式。用戶可以根據實際需求選擇合適的接口選項，以滿足不同的采樣頻率和數據速率要求。

4.4 增益設置與性能優化

通過合理設置粗增益和可編程精細增益，用戶可以在SFDR和SNR之間進行權衡，以獲得最佳的系統性能。例如，在需要提高SFDR性能的應用中，可以選擇3.5dB的粗增益設置。

五、設計注意事項

5.1 電源供應與布局

在設計過程中，要確保AVDD和LVDD電源的穩定性。建議使用單獨的電源為模擬和數字部分供電，以隔離數字開關噪聲對敏感模擬電路的影響。同時，合理的PCB布局對于減少信號干擾和提高系統性能也非常重要。

5.2 時鐘與數據布線

為了確?？煽康臄?shù)據捕獲，建議在PCB上盡量減少時鐘和數據線路的相對偏移。特別是位時鐘、幀時鐘和輸出數據線的布線，要保證它們之間的相對偏移最小。

5.3 測試與驗證

在實際應用中，建議使用ADS642X提供的測試模式，如DESKEW和SYNC測試模式，來驗證接收器的捕獲時鐘邊緣是否正確定位，以及并行數據是否與幀邊界對齊。

六、總結

TI的ADS642X系列ADC以其高性能、高靈活性和低功耗的特點，為電子工程師提供了一個強大的設計工具。無論是在通信、醫療還是測試設備等領域，ADS642X都能滿足不同的應用需求。在設計過程中，我們需要充分考慮其技術細節和設計注意事項，以確保系統的穩定性和可靠性。希望通過本文的介紹，能幫助大家更好地了解和應用這款優秀的ADC產品。
