唐雪陽

安科瑞電氣股份有限公司 上海嘉定 201801

0引言

在石油化工、礦井、鋼廠等連187續0210性6706強、環境惡劣的工業場景中，電機作為驅動生產的核心動力源，其運行狀態直接決定著整條生產線的穩定與安全。然而，高溫、高濕、腐蝕性氣體及粉塵等嚴苛環境，正持續侵蝕電機及供電線路的絕緣性能，成為生產安全的潛在隱患。傳統絕緣檢測依賴人工手持搖表定期排查，不僅流程繁瑣、耗時費力，還存在數據記錄零散、隱患無法實時捕捉的短板，難以適配現代化智慧工廠對安全防控與效率提升的雙重需求。在此背景下，安科瑞AIM-OL離線系統絕緣監測儀應運而生，以精準、高效、便捷的檢測能力，破解傳統檢測痛點，為工業電機絕緣安全筑牢防護屏障。

1概述

電機是工業生產中的核心設備，其安全運行至關重要。絕緣測量作為評估電機絕緣性能的有效手段，對于預防電機故障、延長使用壽命具有重要意義。根據行業普遍標準和建議，電動機停運超過24小時后，建議進行絕緣測試。

目前絕緣檢測工作保留大量人工作業，拆接線，搖絕緣，整個流程復雜，強度大，時間長。同時，檢測數據需要人工記錄，缺乏信息化和監控系統，難以進行數據處理和分析。

AIM-OL離線系統絕緣監測儀，采用直流注入法，可以用于不帶電的負載例如水泵，驅動電機、應急風機，電動機，備用電源發電機等裝置的絕緣監測。儀表具有絕緣故障預警、報警，斷線監測，事件記錄，遠程通訊等功能。儀表還可用于TN、TT、IT等低壓系統的變壓器，電纜，電氣設備對地絕緣監測。產品適用于石油化工、油庫、礦井、鋼廠等其他行業的各種新建及智能化改造項目。

2功能特點

■絕緣監測功能?？梢詫Σ粠щ姷腡N、TT、IT系統進行絕緣監測，監測相線或者繞組對地的絕緣情況，當絕緣阻值低于報警閾值，提醒工作人員排查故障。

■預警報警功能。具有2組獨立可調的設定值，可以設定預警值和報警值。

■LED指示燈功能。面板具有運行、通訊、預警、報警、故障LED指示燈，可以顯示產品狀態。

■LCD顯示功能。采用128*32點陣液晶顯示，可以顯示參數信息。

■PK斷線監測功能?？梢员O(jiān)測PE、KE與接地端子的連接狀態，當任意一根連接線與接地端子斷開，產品發出報警信號。

■遠程自檢功能。具有1路輸入端子，可以連接外部開關，閉合為遠程自檢。

■繼電器輸出功能。具有2路DO輸出，對應絕緣報警和預警，DO輸出可以選擇接入常開（N/O，下同）或者常閉（N/C，下同）觸點。

■事件記錄功能?？梢杂涗?0條報警信息，包括故障類型和發生的時間，方便工作人員排查故障。

■遠程通訊功能。產品具有1路RS485接口，采用Modbus-RTU協議，可以進行數據交互。

■自檢和復位功能。產品具有自檢功能，可以長按“返回/自檢"按鍵；產品具有復位功能，當復位模式設置為手動時，報警后保持故障狀態，需要長按▲鍵復位。

■測量保護功能。產品測量電壓為DC24V，測量電流小于200μA，不會引起操作人員觸電情況。

■導軌安裝。產品采用標準35mm導軌安裝。

■插拔端子。產品采用插拔端子接線，方便接線和安裝。

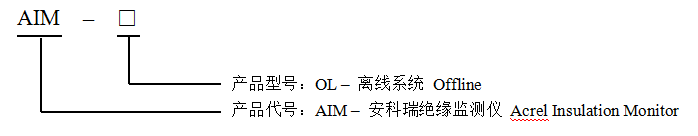

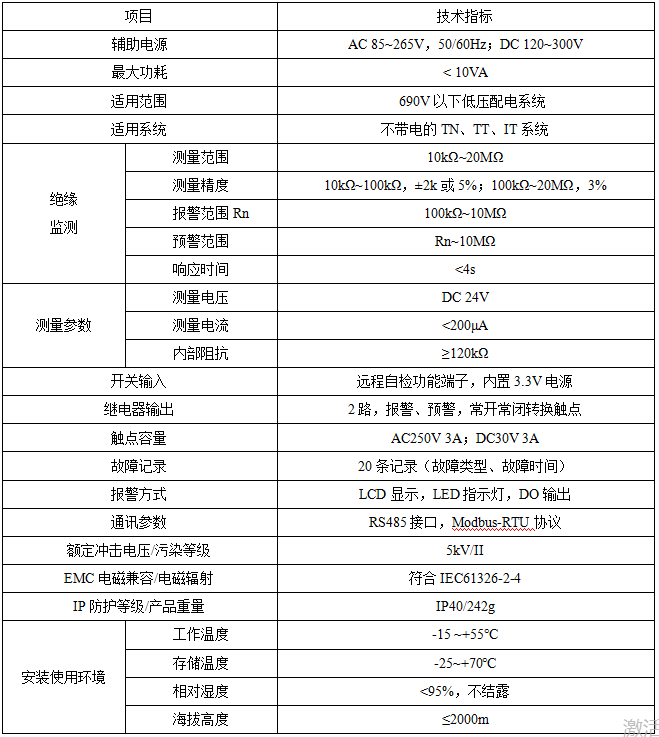

技術參數

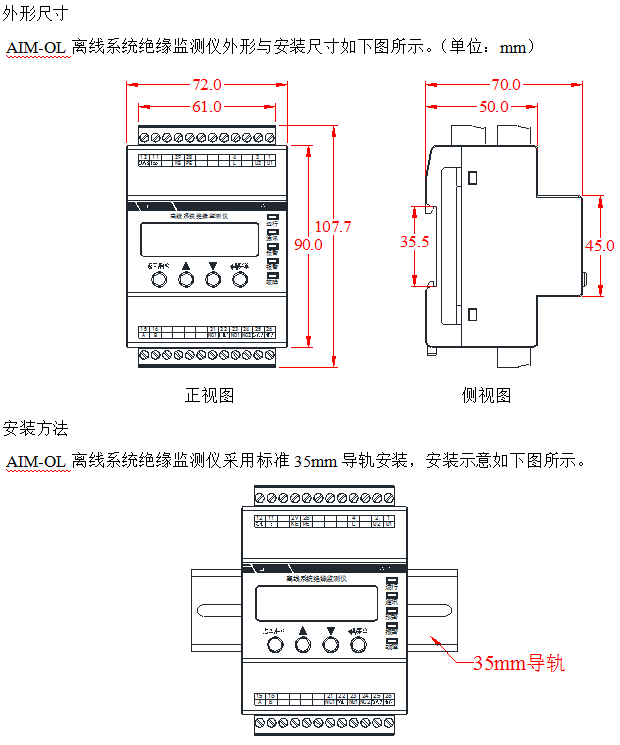

外形尺寸及安裝

注意事項

1）AIM-OL離線系統絕緣監測儀可以安裝在配電箱內，安裝位置應該無滴水、腐蝕性化學氣體和沉淀物質。

2）安裝接線時應按接線圖進行接線，接線應用針式套接頭壓接后，再插入儀表相應端子并將螺釘擰緊，避免因接觸不良而導致儀表工作不正常。

3）絕緣監測儀遠程通訊時應采用總線型。應采用屏蔽雙絞線，線徑不小于0.5mm2。布線時應遠離強電電纜或其他強電場環境，距離較長或者環境惡劣時應在首端和尾端并聯120Ω匹配電阻。

4）嚴禁非專業人士擅自打開產品外殼，以免影響產品功能。

典型應用

化工、電廠、冶煉、輕工、鋼鐵等連續性生產的行業、企業，在電機故障后，需要較長時間更換，對生產影響比較大。傳統的絕緣測試需要人員前往變電所甚至現場，通過手搖式絕緣搖表進行測試，整個過程耗費時間長，人工成本時間成本高，嚴重影響生產工藝的恢復。

根據《DL/T 596-2021 電力設備預防性試驗規程》要求，交流電動機需要進行定期的、常規性的電機絕緣測試。如投運前的新電機；長時間未運行的備用電機，檢修后的電機，在投用前進行絕緣監測；潮濕環境下的電機和關鍵設備電機，需進行定期絕緣監測。

電機絕緣測試有助于提前發現并解決絕緣問題，防止電機運行過程中的故障發生，降低人員觸電風險，確保生產設備的穩定運行及人身安全。通過定期的絕緣監測，數據上傳和分析處理，可以避免電能浪費、提高電機效率，延長電機使用壽命。

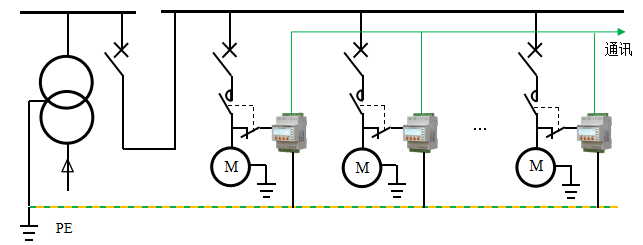

AIM-OL離線系統絕緣監測典型應用如下圖所示。

離線系統絕緣監測儀在斷路器斷開時自動檢測電機供電回路和地的絕緣情況。絕緣良好時，斷路器可以合閘；絕緣較差時，可以通過絕緣監測儀的繼電器故障輸出閉鎖，不允許斷路器合閘，避免電機在合閘后發生故障。
