深入解析 onsemi MC74HC1G04 單逆變器：特性、參數與應用考量

在電子設計領域，高速、低功耗且性能穩定的器件一直是工程師們的追求。onsemi 的 MC74HC1G04 單逆變器便是這樣一款值得關注的產品。今天，我們就來深入剖析這款器件，了解它的特性、關鍵參數以及在實際應用中的注意事項。

文件下載：onsemi MC74HC1G04 CMOS單逆變器.pdf

器件概述

MC74HC1G04 采用硅柵 CMOS 技術制造，是一款高速 CMOS 逆變器。其內部電路由多級組成，帶有緩沖輸出，這一設計不僅提供了高抗噪能力，還能保證輸出的穩定性。與 MC74HC 系列相比，它的輸出驅動電流為其一半。

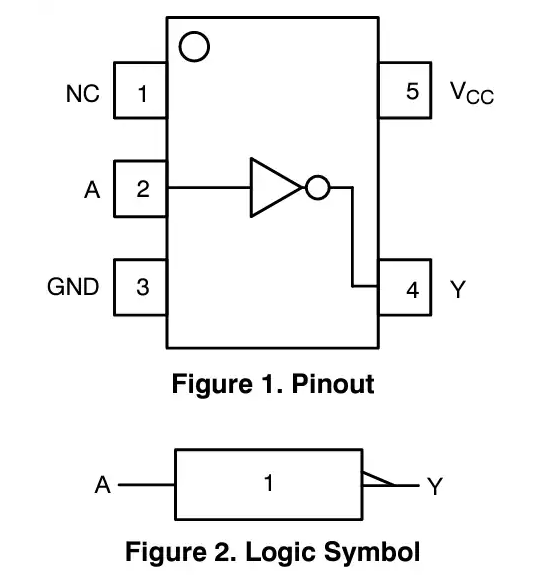

方框圖

器件特性亮點

高速性能

在 $V{CC}=5 ~V$ 的條件下，典型傳播延遲時間 $t{PD}=7$ ns。這種高速特性使得該器件能夠在快速變化的信號環境中迅速響應，適用于對時序要求嚴格的應用場景，比如高速數據處理電路。大家可以思考一下，在哪些具體的高速電路設計中，這樣的特性會發揮關鍵作用呢？

低功耗

在 $T{A}=25^{\circ} C$ 時，最大靜態電源電流 $I{CC}=1 \mu A$。低功耗意味著在長時間運行過程中，器件消耗的能量較少，不僅可以降低系統的整體功耗，還能減少散熱需求，提高系統的可靠性。對于一些電池供電的設備，低功耗特性尤為重要，能有效延長電池的使用時間。

高抗噪能力

緩沖輸出結構賦予了器件出色的抗噪能力，能夠在嘈雜的電磁環境中穩定工作，減少外界干擾對信號的影響。在工業控制、汽車電子等容易受到電磁干擾的環境中，高抗噪能力可以保證系統的正常運行。

平衡的傳播延遲

$t{pLH}=t{pHL}$，對稱的輸出阻抗（$I{OH}=I{OL}=2 ~mA$），這種平衡的特性使得信號在傳輸過程中能夠保持較好的對稱性，減少信號失真，提高信號傳輸?shù)馁|(zhì)量。

芯片復雜度低

芯片復雜度小于 100 FETs，這意味著芯片的設計相對簡單，成本可能較低，同時也便于集成到其他電路中。

汽車級應用選項

帶有 -Q 后綴的產品適用于汽車和其他對生產場地和控制變更有特殊要求的應用，并且通過了 AEC - Q100 認證，具備 PPAP 能力。這為汽車電子領域的工程師提供了可靠的選擇。

關鍵參數分析

最大額定值

器件的最大額定值規定了其能夠承受的極限條件。例如，直流電源電壓 $V_{CC}$ 的范圍是 -0.5 到 +6.5 V，超出這個范圍可能會對器件造成損壞。在設計電路時，必須確保電源電壓在這個安全范圍內，否則可能會導致器件失效甚至損壞。大家在實際設計中，有沒有遇到過因為電源電壓超出額定值而導致器件故障的情況呢？

推薦工作條件

推薦工作條件是保證器件正常工作的最佳范圍。直流電源電壓 $V{CC}$ 推薦在 2.0 到 6.0 V 之間，輸入電壓 $V{IN}$ 和輸出電壓 $V{OUT}$ 范圍為 0.0 到 $V{CC}$，工作溫度范圍為 -55 到 +125°C。在這些條件下使用器件，可以獲得最佳的性能和可靠性。

電氣特性

電氣特性包括直流和交流特性。直流特性如高電平輸入電壓 $V{IH}$、低電平輸入電壓 $V{IL}$、高電平輸出電壓 $V{OH}$ 和低電平輸出電壓 $V{OL}$ 等，這些參數決定了器件在不同邏輯狀態下的電壓范圍。交流特性如傳播延遲時間 $t{PLH}$、$t{PHL}$ 和輸出轉換時間 $t{TLH}$、$t{THL}$ 等，反映了器件對信號變化的響應速度。了解這些特性有助于工程師在設計中合理選擇器件，確保電路的性能符合要求。

封裝與訂購信息

MC74HC1G04 提供了多種封裝形式，如 SC - 88A 和 SC - 74A 等。不同的封裝適用于不同的應用場景和安裝要求。在訂購時，需要注意具體的器件代碼、引腳 1 的方向以及包裝形式等信息。例如，MC74HC1G04DFT1G 采用 SC - 88A 封裝，特定器件代碼為 H5，引腳 1 方向為 Q2，包裝形式為 3000/Tape & Reel。

應用注意事項

在使用 MC74HC1G04 時，除了要關注上述的參數和特性外，還需要注意以下幾點：

• 靜電防護：該器件的 ESD 耐受電壓有限，人體模型為 2000 V，帶電設備模型為 1000 V。在操作過程中，要采取適當?shù)撵o電防護措施，如佩戴防靜電手環、使用防靜電工作臺等，避免靜電對器件造成損壞。
• 散熱設計：雖然器件的功耗較低，但在高溫環境或高頻率工作時，仍需要考慮散熱問題。可以通過合理的 PCB 布局、添加散熱片等方式來保證器件的溫度在安全范圍內。
• 信號完整性：由于器件的高速特性，信號傳輸過程中的反射、串?dāng)_等問題可能會影響信號的完整性。在 PCB 設計時，要注意布線的長度、間距、阻抗匹配等因素，以減少信號失真。

總之，onsemi 的 MC74HC1G04 單逆變器是一款性能出色、應用廣泛的器件。通過深入了解其特性和參數，工程師們可以在設計中充分發揮其優勢，同時避免潛在的問題，從而設計出更加可靠、高效的電路系統。希望本文能為大家在電子設計中提供一些有價值的參考。
