2025年全球風電新增裝機預計達1.5億千瓦，其中我國占比超過50%，風能是繼光伏爆發式發展之后又一個增長點，然而，風機葉片、齒輪箱、逆變器故障導致年發電量損失嚴重。發電效率損耗逐漸成為行業的關注焦點。同時，風電機組變流器的MPPT效率、并網穩定性和故障診斷等問題也影響風能的發展。下文嘗試討論如何借助一種高精度傳感器提升風電系統的效率。

風能變流器的最大功率點跟蹤（MPPT）

不僅光伏有MPPT，風電也有MPPT，據相關統計，風流器MPPT精度不足，可能導致能量損失2-5%，為了實現風能資源的最大化利用，出現了最大功率點跟蹤（MPPT）控制技術，即風能變流器的最大功率點跟蹤（MPPT）技術，該技術通過動態調節風輪機的轉速或槳距角，使機組在不同風速下始終輸出最大功率。其核心原理是匹配風能轉換系統的阻抗與負載阻抗，實現能量捕獲效率最大化。?

傳統MPPT控制方法

傳統的MPPT控制方法主要分為兩類：基于風速測量的間接控制法和不依賴風速測量的直接控制法，主要有：葉尖速比法、功率信號反饋法和爬山搜索法。由于精確測量風速困難且成本高，因此直接控制法在實際應用中更為廣泛，由于篇幅有限，本文僅就直接控制法中基于功率曲線的功率信號反饋法展開述說。該方法采用直接檢測發電機輸出功率的方式，通過尋優算法在功率-轉速特性曲線上定位最大工作點，核心任務是：實時調整發電機側的負載，使風力發電機始終運行在其當前風速下的最佳功率-轉速曲線上，從而捕獲最大的風能。這個過程需要精確的功率計算，即功率 = 電壓 × 電流。自然界的風是瞬息萬變的，變流器的控制環路必須足夠快，才能跟上風能的變化，因此需要足夠快的電流監測方案。

功率信號反饋控制法

這是一種不依賴風速測量的直接方法，也是最經典和常用的MPPT策略之一。它包含兩個主要變種：

a) 最佳轉矩控制法

基本原理：

• 已知風機的氣動特性，在最佳葉尖速比λ_opt下，風輪的機械功率Pm與發電機轉速ω的立方成正比，即Pm_opt = K_opt * ω3。
• 同時，發電機的電磁轉矩Tg與功率Pm成正比（Pm = Tg * ω）。因此，可以得出最佳轉矩指令 T_ref = K_opt * ω2。
• 控制器（通常是變流器）通過快速調節發電機轉矩，使其嚴格跟蹤這個最佳轉矩曲線。

工作過程：

1. 測量當前的發電機轉速ω。
2. 根據預設的K_opt計算出當前轉速下的最佳轉矩參考值T_ref。
3. 通過變流器的轉矩控制環，使發電機輸出轉矩跟蹤T_ref。

優點：

• 無需風速計，結構簡單，魯棒性強。
• 控制響應快，穩定性好。
• 是目前風能變流器中應用最廣泛的傳統MPPT方法。

缺點：

其性能依賴于預設的K_opt參數，該參數會因風機葉片污染、空氣密度變化等因素而改變，導致偏離真正的最大功率點。

b) 查表法

基本原理：

• 通過前期的風機特性測試，預先獲得一條在不同轉速下的最佳功率曲線P_opt = f(ω)，并存儲在控制器中。
• 系統測量當前轉速ω，通過查表得到該轉速下應該輸出的目標功率P_ref。
• 控制器調節系統，使輸出功率跟蹤P_ref。

優缺點：

與最佳轉矩法類似，但它直接控制功率。其性能同樣嚴重依賴于預先存儲的功率-轉速曲線的準確性。

在實際風能系統中，最佳轉矩控制法由于其良好的綜合性能，被認為是最經典、最主流的傳統MPPT方法。

霍爾電流傳感器在風能MPPT中的作用

在最佳轉矩控制和查表法中的作用

在最佳轉矩控制和查表法，都依賴電流傳感器進行電流數據采集與反饋，在MPPT中電流傳感器具體作用如下：

實現精確的轉矩控制

基本原理：發電機的電磁轉矩Tg?與產生該轉矩的電流Iq?(在矢量控制中稱為轉矩電流分量) 成正比，即Tg?=Kt??Iq?。

工作流程：

MPPT控制器根據測量的轉速ω，計算出最佳轉矩指令Tref?。

轉矩指令Tref?被轉換為電流指令Iqr?ef?。

變流器的電流內環開始工作，它需要實時測量發電機的實際相電流。

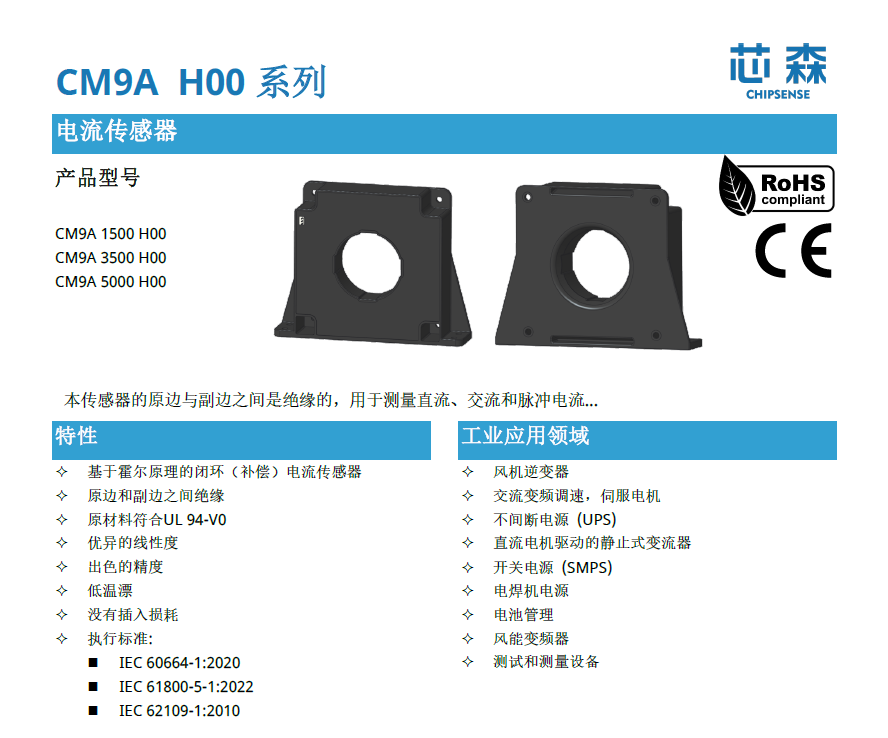

霍爾電流傳感器（如CM9A）在此刻提供高精度的、與外界隔離的相電流反饋值Iqf?b?。

控制器比較Iqr?ef?和Iqf?b?，通過PID調節器等，驅動變流器的功率開關器件（如IGBT），使實際轉矩電流Iq?快速、準確地跟蹤指令值。

核心價值體現：

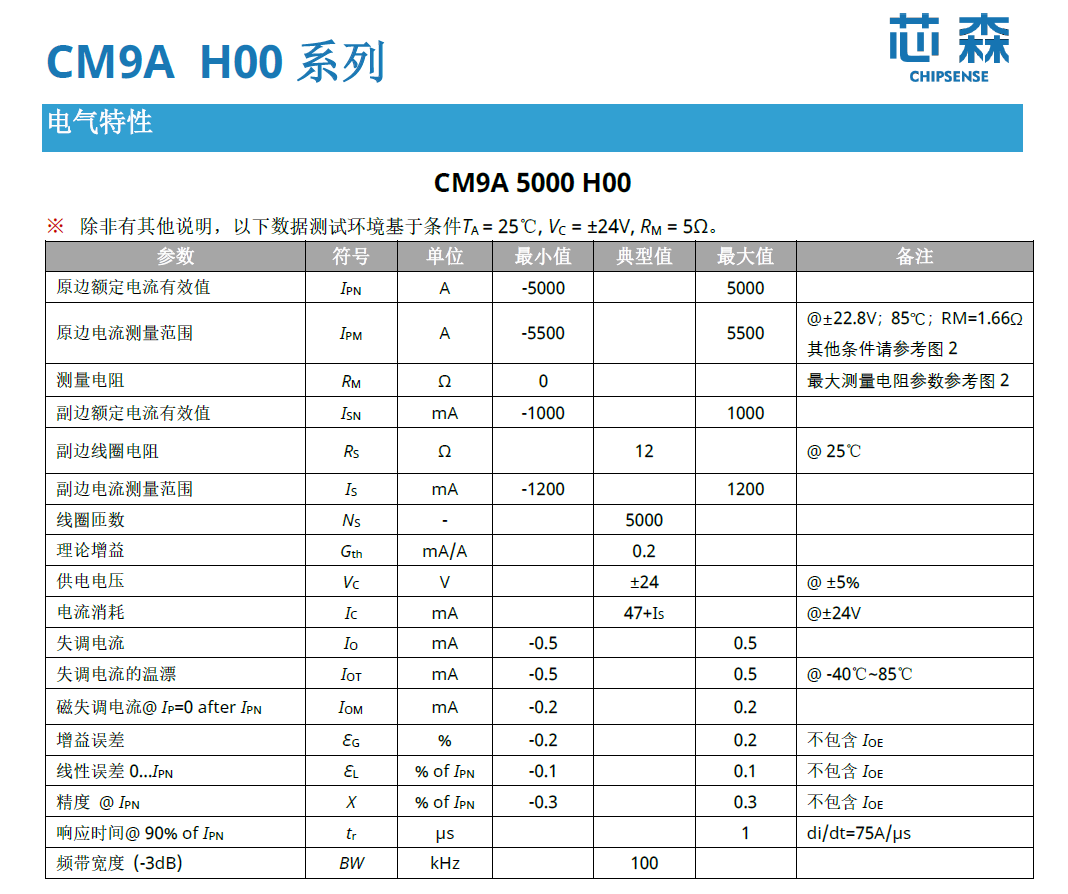

精度：CM9A的高精度（±0.3%）確保了轉矩控制的精度。如果電流測量有1%的誤差，那么實際轉矩也會產生約1%的誤差，導致風機偏離最大功率點，造成能量損失。

動態響應：CM9A的快速響應（≤1μs）和寬帶寬（100kHz）確保了電流內環——這個控制系統中最內層、最快速的閉環——能夠穩定且快速地響應。這是整個MPPT系統能夠跟上風速變化的前提。

在爬山搜索法中的作用

作用：提供功率計算的關鍵輸入

基本原理：爬山法通過觀察輸出功率P的變化來決定行動。

功率計算：功率P=V×I。這里，電壓V和電流I都需要被精確測量。

工作流程：

系統對轉速施加一個小的擾動。

霍爾電流傳感器測量擾動后的電流I，同時電壓傳感器測量電壓V。

控制器計算功率P=V×I。

比較擾動前后的功率差ΔP，決定下一次擾動的方向。

核心價值體現：

測量準確性：如果電流測量不準確，計算出的功率P和功率變化ΔP就是錯誤的。算法可能會基于錯誤信息做出完全相反的決策，導致系統遠離最大功率點，或者在MPP附近產生更大的振蕩，效率損失嚴重。

抗干擾能力：風電環境中電磁干擾嚴重。CM9A的高抗干擾能力和優異的線性度，能確保在復雜的噪聲環境中依然輸出干凈、真實的電流信號，防止算法被噪聲“欺騙”。

霍爾電流傳感器的優勢

在MPPT應用中，霍爾電流傳感器因以下特點成為首選：

• 非接觸式測量：無需斷開電路，安裝維護方便。
• 寬頻響應：適應MPPT的高速采樣需求（響應時間可達微秒級）。
• 高絕緣性：適用于高壓變流器，提升系統安全性。
• 抗干擾能力強：在風電場的復雜電磁環境中保持數據穩定。

總結：

雖然在基于風速測量的間接控制法不直接依賴電流傳感器，但發電機的控制也需要通過電流環來實現，此外過流保護和系統監控也用到電流傳感器，總而言之，霍爾電流在MPPT方法中，控制反饋、功率計算和保障系統安全中起著關鍵作用，如果說，MPPT算法是風機的大腦，負責思考并制定策略；變流器是肌肉，負責執行；那么電流傳感器就是這肌肉的神經末梢，它將執行的實際情況實時、準確地反饋給大腦，確保大腦的策略被完美執行，并根據反饋進行微調。
