在當今的電子設計領域，高性能的A/D轉換器是許多應用的核心組件。今天，我們就來深入探討德州儀器（TI）的ADC14155，一款14位、155 MSPS、1.1 GHz帶寬的A/D轉換器，看看它在設計中能為我們帶來哪些優勢和挑戰。

文件下載：adc14155.pdf

特性亮點

高性能指標

ADC14155具有1.1 GHz的全功率帶寬，能夠處理高頻信號，為高IF采樣接收器、無線基站接收器等高頻應用提供了有力支持。其內部集成了采樣保持電路，有助于減少外部組件數量，降低功耗。同時，它還具備低功耗特性，在155 MSPS的轉換速率下，功耗僅為967 mW（典型值），這對于需要長時間運行的設備來說至關重要。

靈活的配置選項

該轉換器支持單端或差分時鐘模式，并且可以通過引腳選擇輸出數據格式，包括偏移二進制或2的補碼格式。這種靈活性使得ADC14155能夠適應不同的系統需求，為設計師提供了更多的選擇。此外，它還配備了數據就緒輸出時鐘和時鐘占空比穩定器，確保在不同的時鐘占空比下都能保持良好的性能。

內部參考電壓

ADC14155提供了內部精密的1.0V參考電壓，用戶也可以選擇使用外部參考電壓。在使用內部參考時，能夠簡化設計，減少外部組件的使用；而使用外部參考則可以根據具體應用需求進行更精確的調整。

應用領域

ADC14155的高性能和靈活性使其適用于多種應用領域，包括但不限于：

• 通信領域：如無線基站接收器、多載波多模式接收器等，能夠滿足高速數據采集和處理的需求。
• 測試測量設備：在雷達系統、通信儀器等設備中，高精度的A/D轉換是保證測量準確性的關鍵。
• 功率放大器線性化：通過對模擬信號的精確轉換，幫助實現功率放大器的線性化，提高系統性能。

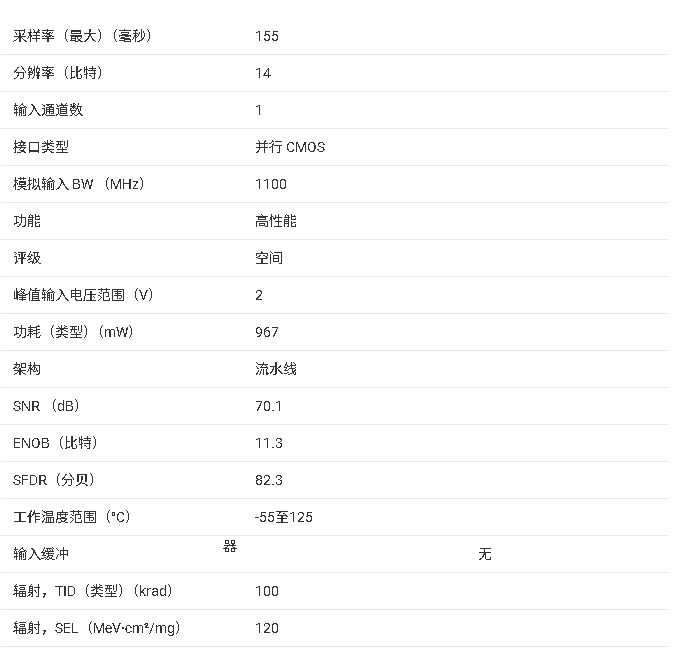

關鍵規格參數

分辨率和轉換速率

ADC14155的分辨率為14位，能夠提供較高的精度。轉換速率可達155 MSPS，滿足高速數據采集的要求。

動態性能指標

在動態性能方面，當輸入頻率為70 MHz時，SNR（信噪比）典型值為71.3 dBFS，SFDR（無雜散動態范圍）典型值為87.0 dBFS，ENOB（有效位數）典型值為11.5位。這些指標表明該轉換器在處理高頻信號時具有良好的性能。

其他參數

全功率帶寬為1.1 GHz（典型值），確保了對高頻信號的有效處理。此外，它還具有較低的功耗和良好的溫度穩定性，能夠在-40°C至+85°C的工業溫度范圍內正常工作。

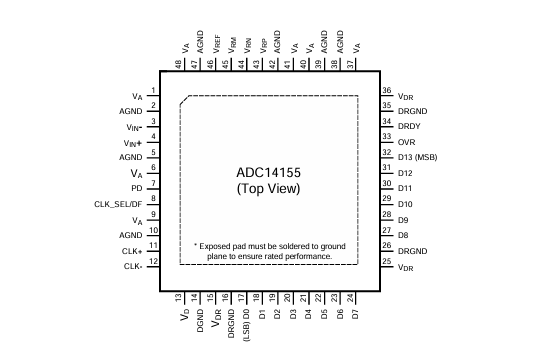

引腳描述與等效電路

模擬輸入輸出引腳

ADC14155的模擬輸入引腳包括VIN+和VIN-，形成差分輸入對。參考引腳VRP、VRM和VRN需要進行適當?shù)呐月诽幚恚詼p少雜散電感的影響。VREF引腳可以作為內部參考電壓輸出或外部參考電壓輸入，使用時需要注意其阻抗匹配和電流限制。

數字輸入輸出引腳

數字輸入引腳包括CLK+、CLK-、PD和CLK_SEL/DF，用于控制時鐘模式、數據格式和功率模式。數字輸出引腳包括D0 - D13、DRDY和OVR，提供14位轉換結果、數據就緒信號和過范圍指示信號。

電氣特性

靜態特性

在靜態特性方面，ADC14155的積分非線性（INL）和差分非線性（DNL）都在較小的范圍內，確保了轉換的準確性。增益誤差和偏移誤差也得到了很好的控制，并且具有較低的溫度系數。

動態特性

動態特性是衡量A/D轉換器性能的重要指標。ADC14155在不同輸入頻率下都表現出了良好的SNR、SFDR和THD（總諧波失真）性能，能夠有效減少噪聲和失真的影響。

邏輯和電源特性

數字輸入輸出引腳具有合適的電壓和電流范圍，確保了與其他數字電路的兼容性。電源特性方面，需要注意模擬和數字電源的旁路處理，以減少電源噪聲對轉換器性能的影響。

時序和AC特性

時鐘頻率范圍

ADC14155的時鐘頻率范圍為5 MHz至155 MHz，設計師需要根據具體應用需求選擇合適的時鐘頻率。同時，要確保時鐘信號的穩定性和低抖動，以獲得最佳的性能。

轉換延遲和輸出延遲

轉換延遲為8個時鐘周期，輸出延遲相對于時鐘下降沿為2.0 ns。這些延遲參數在設計數據采集系統時需要考慮，以確保數據的準確采集和處理。

孔徑延遲和抖動

孔徑延遲是指時鐘下降沿后到輸入信號被采集或保持進行轉換的時間，孔徑抖動則是孔徑延遲的變化。ADC14155的孔徑延遲和抖動都較小，有助于減少噪聲和誤差的影響。

設計注意事項

電源供應

電源供應對于ADC14155的性能至關重要。模擬和數字電源引腳都需要進行適當?shù)呐月诽幚?，以減少電源噪聲。建議使用低ESL（等效串聯電感）的電容，并將其放置在靠近引腳的位置。同時，要確保電源電壓的穩定性，避免電壓波動對轉換器造成影響。

布局和接地

合理的布局和接地是保證ADC14155準確轉換的關鍵。要將模擬和數字區域分開，避免數字電路的噪聲干擾模擬電路。DRGND引腳應與其他接地引腳保持一定距離，以減少輸出電流的瞬態噪聲對轉換過程的影響。此外，時鐘線應盡量短，避免與其他信號交叉，以減少干擾。

動態性能優化

為了獲得最佳的動態性能，時鐘源應具有尖銳的過渡區域和低抖動。可以使用緩沖器將ADC時鐘與數字電路隔離，避免數字電路的噪聲影響時鐘信號。同時，要注意時鐘線的阻抗匹配和終端匹配，以減少反射和干擾。

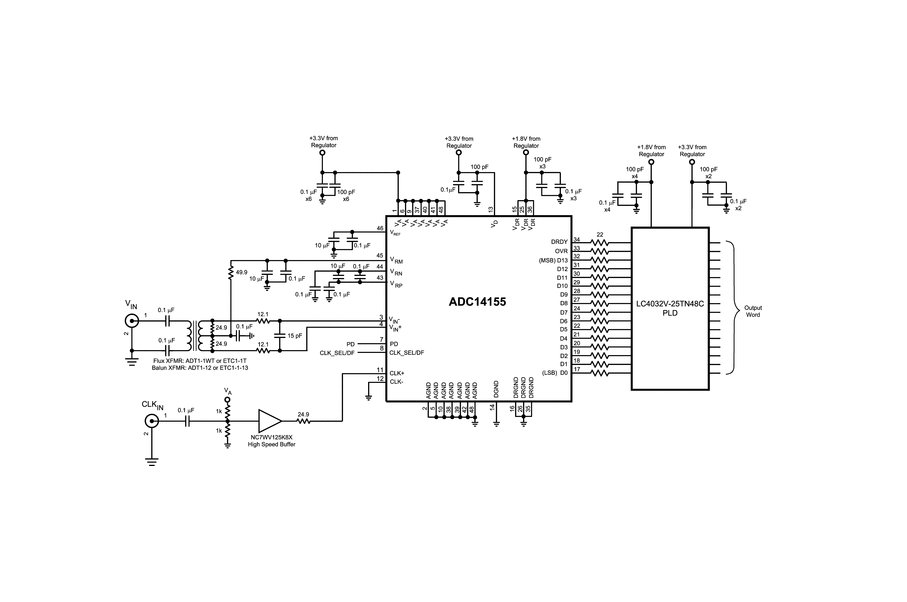

應用電路示例

在實際應用中，我們可以使用變壓器或差分放大器來驅動模擬輸入。變壓器適用于高頻輸入信號，能夠提供寬帶阻抗和共模路徑。差分放大器則適用于低頻應用，需要注意其快速響應和充電毛刺的處理。此外，還可以使用外部電阻和電容網絡來隔離充電毛刺和過濾寬帶噪聲，提高轉換器的SFDR性能。

總結

ADC14155是一款性能優異的A/D轉換器，具有高帶寬、低功耗、靈活配置等特點。在設計過程中，我們需要充分考慮其電氣特性、時序要求和布局接地等因素，以確保獲得最佳的性能。同時，根據具體應用需求選擇合適的時鐘源、驅動電路和信號調理電路，能夠進一步優化轉換器的性能。希望通過本文的介紹，能幫助電子工程師更好地理解和應用ADC14155。

各位工程師朋友們，在使用ADC14155的過程中，你們遇到過哪些問題或有什么獨特的設計經驗?zāi)?？歡迎在評論區分享交流！
