ADC14155QML-SP 14-Bit, 155 MSPS, 1.1 GHz Bandwidth A/D Converter

數據： ADC14155QML-SP 14 位、155MSPS、1.1GHz 帶寬模數轉換器數據表 (Rev. J)

描述

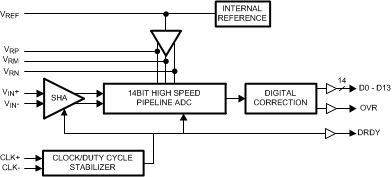

ADC14155是一款高性能CMOS模數轉換器，能夠以高達155兆樣本/秒（MSPS）的速率將模擬輸入信號轉換為14位數字字。該轉換器使用具有數字糾錯功能的差分流水線架構和片上采樣保持電路，以最大程度地降低功耗并減少外部組件數，同時提供出色的動態性能。獨特的采樣保持級能夠產生1.1C的全功率帶寬.ADC14155由3.3V和1.8V雙電源供電，以155MSPS的速率消耗967mW的功率。

用于數字輸出接口的1.8V獨立電源能夠?qū)崿F(xiàn)更低的功能耗和更低的噪聲。斷電功能可以在禁用時鐘輸入的情況下將功耗降至5mW，同時仍能快速喚醒至全功能運行。

差分輸入可提供等于基準電壓2提供了穩定的1V內部電壓基準，也可以通過外部基準運行ADC14155。

可通過引腳選擇時鐘模式（差分與單端）和輸出數據格（偏移二進制與二進制補碼）。

ADC14155采用48引線熱增強型多層陶瓷四方封裝，可以在 - 55°C至+ 125°C的軍用溫度范圍內運行。

特性

總電離劑量（TID）為100krad（Si）
單粒子閂鎖為120MeV-cm ² /mg
1.1GHz全功率帶寬
內部采樣保持電路
低功耗
內部精密1V基準
單端或差分時鐘模式
數據就緒輸出時鐘
時鐘占空比穩定器
由3.3V和1.8 V雙電源供電（±10％）
斷電模式
偏移二進制或二進制補碼輸出數據格式
48引腳CFP封裝（11.5 mm×11.5mm，0.635mm引腳間距）

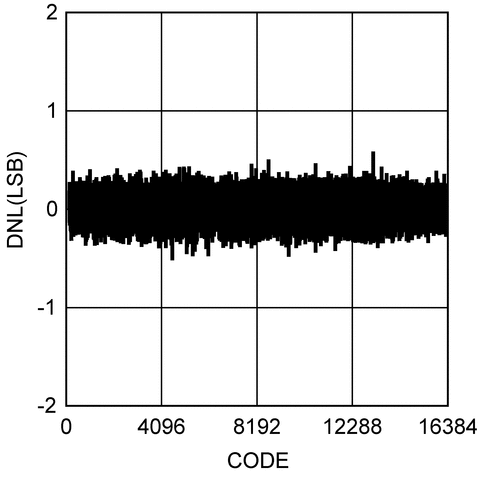

主要規格
- 分辨率：14位
- 轉換速率：155MSPS
- SNR （fIN = 70MHz）：70.1dBFS（典型值）
- SFDR（fIN = 70MHz）：82.3dBFS（典型值）
- ENOB（fIN = 70MHz）：11.3位（典型值）
- 全功率帶寬：1.1GHz（典型值）
- 功耗：967mW（典型值）

所有商標均為其各自所有者的財產。

參數 與其它產品相比?模數轉換器

?
Resolution (Bits)
# Input Channels
INL (Max) (+/-LSB)
SNR (dB)
SFDR (dB)
Power Consumption (Typ) (mW)
Interface
Architecture
Analog Voltage AVDD (Min) (V)
Analog Voltage AVDD (Max) (V)
ENOB (Bits)
Digital Supply (Min) (V)
Digital Supply (Max) (V)
Operating Temperature Range (C)
Rating
Package Size: mm2:W x L (PKG)
Package Group
Reference Mode
?

ADC14155QML-SP	ADC08D1520QML-SP
14 ? ?	8 ? ?
1 ? ?	2 1 ? ?
2.3 ? ?	6 ? ?
70.1 ? ?	47 ? ?
82.3 ? ?	55.5 ? ?
967 ? ?	2000 ? ?
Parallel CMOS ? ?	Parallel LVDS ? ?
Pipeline ? ?	Folding Interpolating ? ?
-0.3 ? ?	1.8 ? ?
4.2 ? ?	2.0 ? ?
11.3 ? ?	7.4 ? ?
-0.3 ? ?	?
4.2 ? ?	?
-55 to 125 25 ? ?	-55 to 125 25 ? ?
Space ? ?	Space ? ?
See datasheet (CFP) ? ?	See datasheet (CFP) ? ?
CFP ? ?	CFP ? ?
Int Ext ? ?	Int ? ?
