在電子工程師的日常設計工作中，數字 - 模擬轉換器（DAC）是不可或缺的關鍵組件。今天，我們就來詳細探討德州儀器（Texas Instruments）推出的DAC8814，一款四通道、串行輸入的16位乘法型數字 - 模擬轉換器。

文件下載：dac8814.pdf

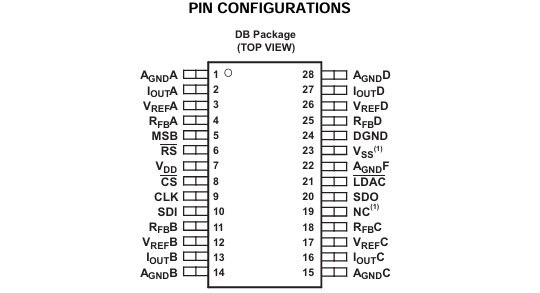

產品概述

DAC8814專為在單 +2.7 - 5.0V電源下工作而設計，它包含四個獨立的16位電流輸出DAC，每個DAC都有自己獨立的乘法參考輸入。該轉換器具有出色的性能指標，如最大1 LSB的相對精度和差分非線性度，2 mA的滿量程電流（(V_{REF}= \pm 10 V)時），0.5 μs的建立時間等，適用于自動測試設備、儀器儀表以及數字控制校準等多種應用場景。

關鍵特性分析

靜態性能

• 分辨率：16位的分辨率確保了能夠?qū)崿F(xiàn)高精度的模擬輸出，滿足大多數高精度應用的需求。
• 相對精度和差分非線性度：DAC8814C型號的相對精度和差分非線性度最大為±1 LSB，而DAC8814B型號的相對精度最大為±4 LSB，差分非線性度最大為±1.5 LSB。這使得轉換器在轉換過程中能夠保持較高的線性度，減少誤差。
• 輸出泄漏電流：在數據為0000h且環境溫度為25°C時，輸出泄漏電流僅為10 nA，這意味著在低電平輸出時，轉換器的功耗非常低，有利于提高系統的能效。

參考輸入特性

• 參考電壓范圍：參考輸入電壓范圍為 -15 V至 +15 V，這使得DAC8814能夠適應不同的參考電壓源，增加了其應用的靈活性。
• 輸入電阻和匹配：輸入電阻典型值為5 kΩ，通道間的輸入電阻匹配誤差不超過1%，保證了各個通道的參考輸入一致性。

模擬輸出特性

• 輸出電流：在數據為FFFFh時，輸出電流范圍為1.6 - 2.5 mA，能夠滿足大多數負載的驅動需求。
• 輸出電容：輸出電容與輸出代碼有關，在設計外部電路時需要考慮其對信號的影響。

邏輯輸入和輸出特性

• 輸入電壓范圍：輸入低電壓在 (V{DD}= +2.7 V) 時為0.6 V，在 (V{DD}= +5 V) 時為0.8 V；輸入高電壓在 (V{DD}= +2.7 V) 時為2.1 V，在 (V{DD}= +5 V) 時為2.4 V。這使得DAC8814能夠與不同電平的邏輯電路兼容。
• 輸入泄漏電流：輸入泄漏電流最大為1 μA，對前級電路的負載影響較小。

交流特性

• 輸出電壓建立時間：在達到滿量程的±0.1%時，建立時間典型值為0.3 μs；在達到±0.0015%時，建立時間為0.5 μs，能夠快速響應輸入數據的變化。
• 參考乘法帶寬：參考乘法帶寬為10 MHz，使得轉換器能夠處理高頻信號。
• 總諧波失真：在 (V{REF}= 5 V{PP}) 、數據為FFFFh、頻率為1 kHz時，總諧波失真為 -105 dB，保證了輸出信號的純凈度。

電路原理剖析

D/A轉換原理

DAC8814采用四個電流舵型R - 2R梯形DAC，每個DAC都有一個匹配的反饋電阻，用于與外部I - V轉換器放大器配合使用。其輸出電壓由參考電壓 (V{REF}) 和數字?jǐn)?shù)據 (D) 決定，計算公式為 (V{OUT }=-V{REF } × \frac{D}{65536}) 。需要注意的是，對于直流參考電壓，輸出極性與 (V{REF}) 極性相反。

串行數據接口

DAC8814使用3線SPI兼容串行數據接口，數據以18位數據字格式時鐘輸入到串行輸入寄存器，MSB位先加載。數據在CLK的正時鐘沿，且滿足數據建立和保持時間要求時，被時鐘輸入到寄存器。只有當CS芯片選擇引腳為低電平時，數據才能被時鐘輸入。當CS引腳返回高電平時，只查詢最后18位時鐘輸入到串行寄存器的數據。

電源復位

當 (V{DD}) 電源開啟時，內部復位脈沖會根據MSB引腳的電壓，將所有輸入和DAC寄存器強制設置為零代碼狀態或半量程狀態。為了獲得一致的結果， (V{DD}) 電源應具有平滑的正斜坡，尤其是在2.3 V附近。

PCB布局要點

由于DAC8814是高精度DAC，接地和PCB走線電阻可能會影響其性能。為了確保最佳性能，建議將所有 (A{GND} X) 引腳直接連接到單元的模擬接地平面。每個通道I/V轉換器的非反相輸入應直接連接到模擬接地平面，或有單獨的感測走線返回 (A{GND} X) 引腳連接。反饋電阻到I/V轉換器的走線應盡量短，且電阻要低，以防止IR降導致增益誤差。

應用案例分析

單極性輸出應用

DAC8814作為2象限乘法DAC，可用于生成單極性輸出。滿量程輸出 (I{OUT}) 的極性與 (V{REF}) 處的輸入?yún)⒖茧妷合喾?，輸出電壓?jì)算公式為 (V{OUT }=\left(\frac{D}{32,768}-1\right) × V{REF }) 。

四象限乘法應用

對于需要全4象限乘法能力或雙極性輸出擺幅的應用，可添加一個外部運算放大器A2作為求和放大器。在這個電路中，前兩個放大器（A1和A2）提供2倍增益，將輸出范圍擴展到20 V。通過使用10 V的參考電壓偏移來偏置A2，實現4象限乘法電路。輸入數據 (D) 從代碼0到滿量程，可產生 -10 V到 +10 V的輸出電壓。

在實際應用中，電子工程師們需要根據具體的需求，綜合考慮DAC8814的各項特性，合理設計電路和PCB布局，以充分發揮其性能優勢。大家在使用DAC8814的過程中，有沒有遇到過一些獨特的問題或者有什么特別的應用經驗?zāi)?？歡迎在評論區分享交流。
