在電子設計領域，數字模擬轉換器（DAC）的性能直接影響著系統的精度和穩定性。今天，我們就來深入探討一下TI公司的DAC8812，這是一款雙路、串行輸入的16位乘法型數字模擬轉換器，具有諸多出色的特性。

文件下載：dac8812.pdf

一、特性與應用

1.1 特性亮點

• 高精度：相對精度最高可達1 LSB（DAC8812C型號），差分非線性度最大為1 LSB，能為系統提供精確的模擬輸出。
• 寬電壓范圍：可在2.7 - 5.5 V的單電源下工作，適用范圍廣泛。
• 快速響應：0.5 μs的建立時間，能快速響應輸入信號的變化。
• 豐富的功能：具有獨立的參考輸入、雙緩沖寄存器、SPI兼容的3線接口、內部上電復位等功能，方便與微控制器連接和實現多通道同步更新。

1.2 應用場景

DAC8812適用于多種領域，如自動測試設備、儀器儀表、數字控制校準等。在這些應用中，其高精度和快速響應的特性能夠確保系統的準確測量和控制。

二、規格參數

2.1 絕對最大額定值

了解器件的絕對最大額定值對于確保其安全可靠運行至關重要。DAC8812的最大結溫為150°C，工作溫度范圍為 -40°C 至 85°C，各引腳的電壓和電流也有相應的限制。在設計時，必須確保器件工作在這些額定值范圍內，避免因過壓、過流等情況導致器件損壞。

2.2 ESD 評級

該器件的人體模型（HBM）靜電放電電壓可達 +4000 V，帶電設備模型（CDM）為 ±1000 V。雖然有一定的靜電防護能力，但在使用過程中仍需注意靜電防護，避免因靜電放電對器件造成損害。

2.3 推薦工作條件

推薦的電源電壓范圍為2.7 - 5.5 V，工作環境溫度為 -40°C 至 85°C。在這些條件下，器件能夠發揮最佳性能。

2.4 電氣特性

• 靜態性能：分辨率為16位，不同型號的相對精度有所差異（DAC8812B為 +2 LSB，DAC8812C為 ±1 LSB），輸出泄漏電流、滿量程增益誤差等參數也有明確的規定。
• 參考輸入：參考電壓范圍為 -15 V 至 15 V，輸入電阻為 4 - 6 kΩ，通道間輸入電阻匹配精度為 1%。
• 模擬輸出：輸出電流在數據為 FFFFh 時為 1.6 - 2.5 mA，輸出電容與代碼有關。
• 邏輯輸入：輸入低電壓和高電壓根據電源電壓不同而有所變化，輸入泄漏電流最大為 1 μA。

2.5 交流特性

包括輸出電壓建立時間、DAC 毛刺脈沖、參考乘法帶寬、總諧波失真等參數。這些參數反映了器件在交流信號處理方面的性能，對于需要處理動態信號的應用非常重要。

三、詳細描述

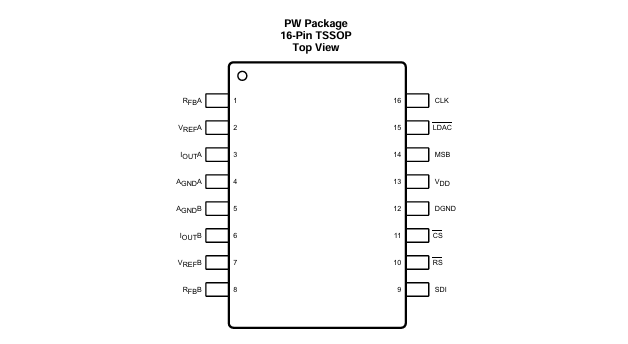

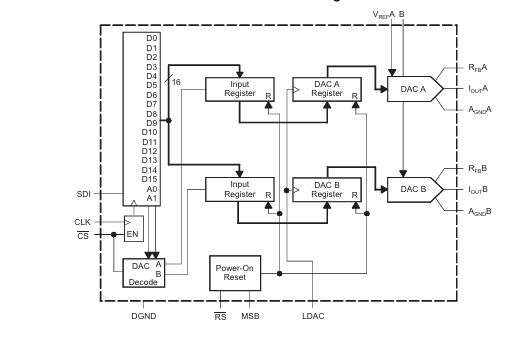

3.1 功能框圖

DAC8812內部包含兩個16位的電流輸出型DAC，每個DAC都有獨立的乘法參考輸入。通過雙緩沖寄存器和SPI兼容的3線接口，實現數據的高速傳輸和多通道同步更新。

3.2 特性描述

3.2.1 數字模擬轉換

DAC采用電流導向的R - 2R梯形結構，每個DAC都有一個匹配的反饋電阻，與外部I - V轉換器放大器配合使用。輸出電壓由參考電壓和數字?jǐn)?shù)據決定，公式為 $V{OUT }=-V{REF } × \frac{D}{65536}$，輸出極性與參考電壓極性相反。該DAC還能處理交流參考輸入信號，參考電壓輸入范圍為 -15 V 至 15 V，輸入電阻為 5 kΩ ±20%。在選擇外部放大器時，需要考慮DAC輸出阻抗的變化，對于乘法模式應用，可能需要外部反饋補償電容來提供臨界阻尼輸出響應。

3.2.2 上電復位

上電時，內部復位脈沖會根據MSB引腳的電壓將輸入和DAC寄存器置為零代碼狀態或中值代碼狀態。為了保證復位效果的一致性，電源電壓應具有平滑的正斜坡，避免在 1.5 - 2.3 V 范圍內出現下垂。

3.3 器件功能模式

3.3.1 串行數據接口

采用3線SPI兼容的串行數據接口，以18位數據字格式將數據時鐘輸入到串行輸入寄存器，MSB位先加載。只有最后18位數據（地址 + 數據）在CS引腳上升沿時被處理，內部生成的加載脈沖將串行寄存器數據傳輸?shù)接傻刂肺籄1和A0解碼的DAC輸入寄存器。如果不需要雙緩沖數據，可將LDAC引腳接地以禁用DAC寄存器。

3.3.2 控制邏輯

通過CS、CLK、LDAC、RS和MSB等引腳的不同組合，可以實現對串行移位寄存器、輸入寄存器和DAC寄存器的控制。例如，RS引腳可以將所有寄存器置為零代碼狀態（MSB = 0）或中值代碼狀態（MSB = 1）。

四、應用與實現

4.1 應用信息

該設計采用DAC8812的一個通道，后面跟隨一個四象限乘法電路，將MDAC的電流輸出轉換為對稱的雙極性電壓。通過跨阻放大器將電流轉換為電壓，再通過求和放大器施加偏移電壓。

4.2 典型應用

4.2.1 設計要求

使用乘法型DAC需要一個輸入失調電壓最小的跨阻放大器，外部電阻的公差應盡可能小，以確保最佳性能。求和放大器也需要低輸入失調電壓和足夠的壓擺率。

4.2.2 詳細設計步驟

首先，通過跨阻放大器將MDAC的電流輸出轉換為電壓。然后，將MDAC參考電壓和跨阻放大器的輸出連接到求和放大器的反相輸入端，輸出電壓由公式 $V{OUT }( Code )=\left(\frac{R{FB 2}}{R{G 1}} × \frac{V{REF } × Code }{2^{bits }}\right)-\left(\frac{R{FB 2}}{R{G 2}} × V_{REF }\right)$ 確定。

4.2.3 應用曲線

從輸出電壓與代碼的關系曲線以及輸出誤差與代碼的關系曲線可以看出，隨著輸出代碼的增加，誤差會逐漸增大，這是由于DAC增益誤差的貢獻增加所致。

五、電源供應與布局建議

5.1 電源供應

DAC8812可在2.7 - 5.5 V的電源電壓范圍內工作，電源應具有良好的穩壓性能和低噪聲。建議在 $V_{DD}$ 引腳附近添加100 - pF 至 1 - nF 的電容和 0.1 - μF 至 1 - μF 的旁路電容，以進一步降低電源噪聲。

5.2 布局建議

5.2.1 布局準則

作為精密模擬組件，DAC8812需要精心的布局、足夠的旁路電容和干凈穩定的電源。該器件有三個接地引腳，模擬地和數字地應分別連接到模擬地平面和數字地平面，并在電源入口處連接。$V_{DD}$ 應連接到獨立的電源平面或走線，直到模擬和數字電源在電源入口處連接。同時，強烈建議添加旁路電容，必要時可使用額外的濾波措施。此外，補償電容可用于減輕放大器輸出電壓在大代碼變化時的過沖現象。

5.2.2 布局示例

提供的布局示例展示了DAC8812的合理布局方式，有助于工程師在實際設計中參考。

六、總結

DAC8812以其高精度、寬電壓范圍、快速響應等特性，成為了許多電子系統中的理想選擇。在設計過程中，我們需要充分了解其規格參數、功能特性和應用要求，合理選擇電源和布局方案，以確保器件能夠發揮最佳性能。同時，注意靜電防護等細節問題，提高系統的可靠性和穩定性。希望通過本文的介紹，能幫助大家更好地掌握DAC8812的設計和應用。你在使用DAC8812的過程中遇到過哪些問題呢？歡迎在評論區分享交流。
