在各類需要精準計時、日歷功能的嵌入式系統中，實時時鐘芯片（RTC）是不可或缺的核心元件。芯伯樂PCF8563作為一款基于IIC接口的超低功耗實時時鐘/日歷芯片，以其高精度、小封裝、強抗干擾能力，廣泛應用于便攜設備、智能電表、物聯網終端等場景。

一產品概述

PCF8563是一款CMOS實時時鐘/日歷芯片，內置32.768kHz晶體振蕩器，具備時鐘輸出、定時器、報警和電源掉電檢測等功能。通過IIC總線接口通信，最高支持400kHz傳輸速率，地址自動遞增，極大簡化MCU控制邏輯。

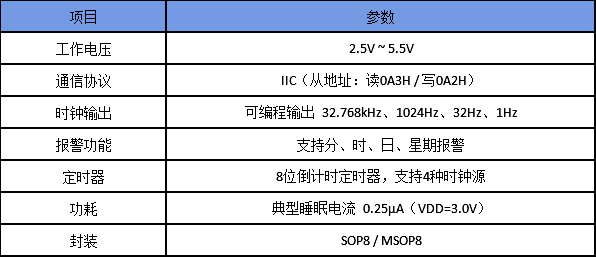

主要特性一覽：

二核心優勢

超低功耗

睡眠模式下電流低至0.25μA，非常適合電池供電設備。

寬電壓工作

2.5V~5.5V，兼容3.3V與5V系統。

高集成度

內置振蕩電容、電源掉電檢測、時鐘輸出等功能。

標準IIC接口

僅需SCL、SDA兩根線，節省MCU資源。

靈活的報警與定時

支持多種報警模式和可編程定時器。

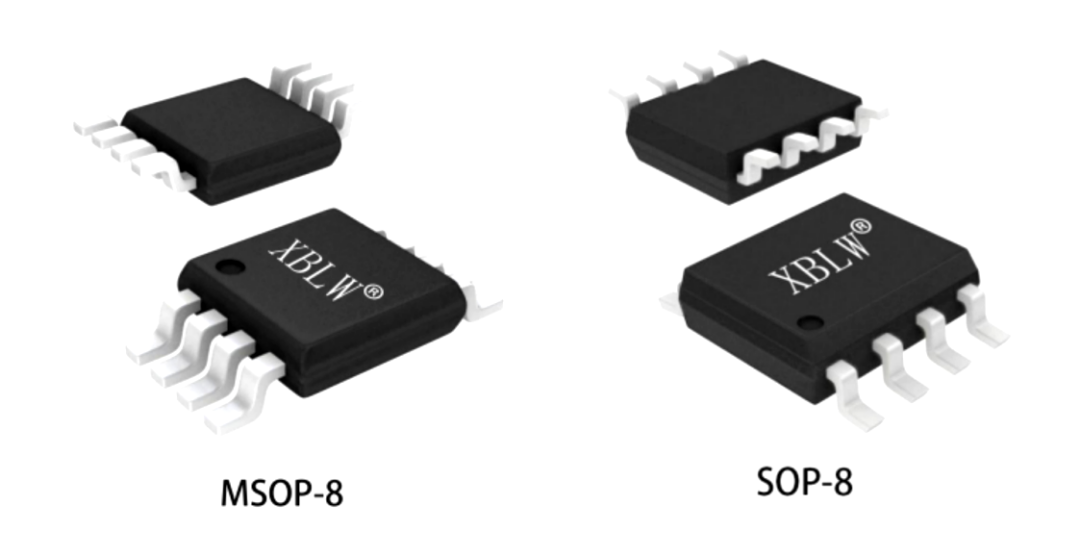

小尺寸封裝

SOP8與MSOP8封裝，適應空間受限設計。

三典型應用場景

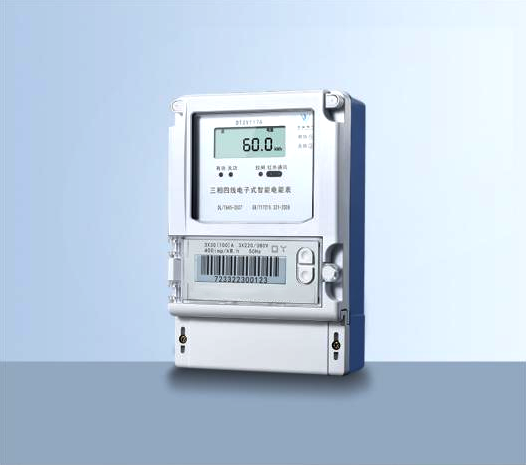

智能電表 在智能電表中，PCF8563實時時鐘芯片為分時計費提供精準時間基準，確保峰、谷電價可靠切換。它驅動電表定時自動記錄用電數據，支撐結算與分析。其超低功耗能夠降低持續計時的損耗，是智能電表實現精確計量與數據管理的關鍵元件。

便攜醫療設備 在便攜醫療設備中，PCF8563實時時鐘芯片核心作用是為血糖、血壓等測量數據提供精準時間戳，確保醫療記錄的可追溯與合規；其超低功耗保障電池供電下持續計時，而定時報警功能更支持用藥提醒與定期測量，是設備實現數據化與智能化的關鍵元件。

傳真機 在傳真機中，PCF8563實時時鐘能夠提供精確的時間戳，通過其定時報警和低功耗特性，實現了傳真機的定時自動發送功能，并減小工作時的損耗，從而顯著提升了設備的自動化程度、合規性與用戶體驗。

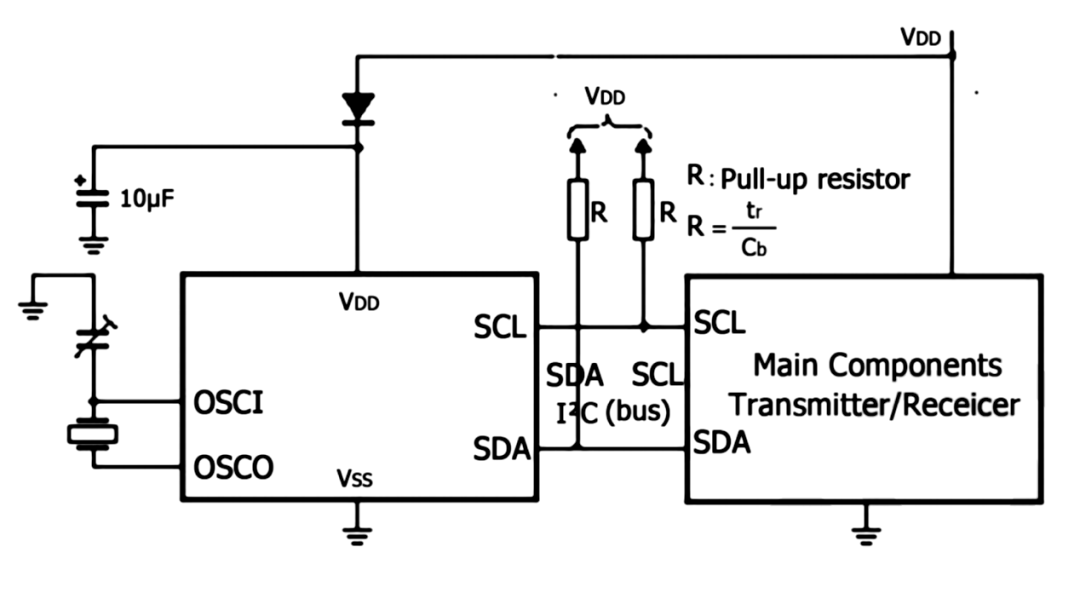

四典型應用電路設計指南

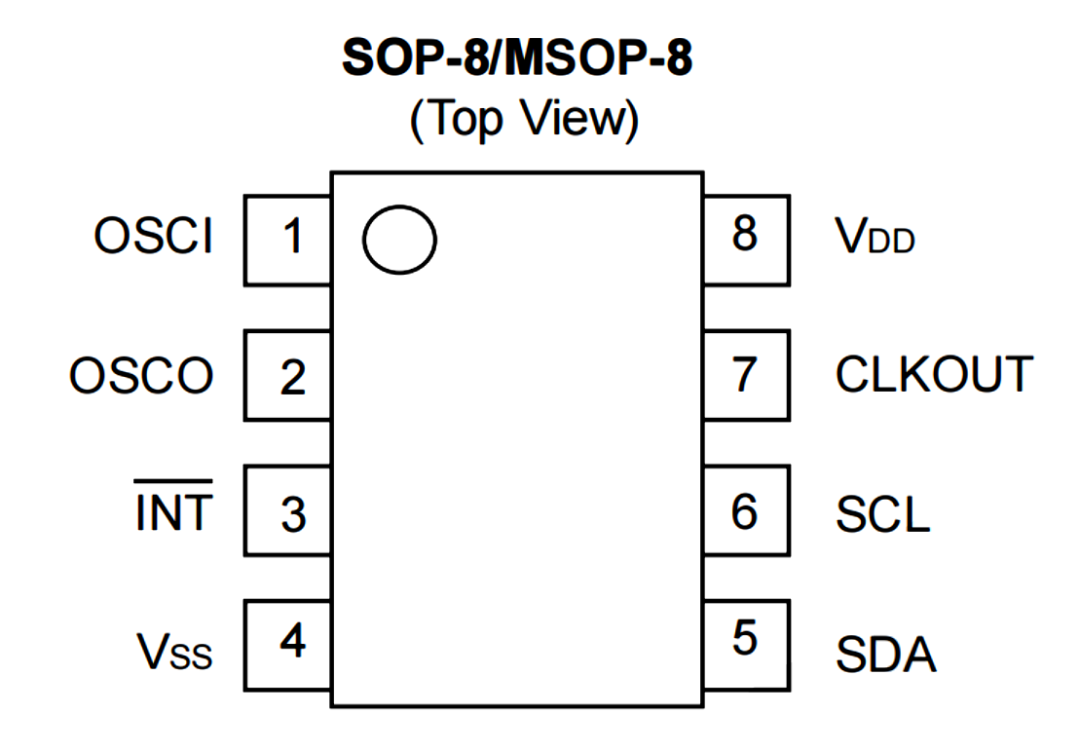

基本接線說明：

VDD：接2.5V~5.5V電源

GND：接地

SCL：接MCU的IIC時鐘線（加上拉電阻）

SDA：接MCU的IIC數據線（加上拉電阻）

OSCI/OSCO：接32.768kHz晶振

CLKOUT：可輸出時鐘信號，供系統同步

INT：中斷輸出，用于報警或定時器觸發

> 設計提示：

> 晶振負載電容建議選用10pF，配合內部電容可實現精準計時。

> 若使用中斷功能，INT引腳需加上拉電阻。

> 為提高抗干擾能力，建議在SCL/SDA線上串聯100Ω電阻。

五總結

芯伯樂PCF8563以其低功耗、高精度、強擴展性和標準化的IIC接口，成為嵌入式系統中實時時鐘設計的理想選擇。在對功耗極為敏感的便攜設備及時間記錄要求嚴格的工業控制系統中，PCF8563都能提供穩定可靠的時間基準與靈活的中斷控制功能。
