在各類需要精準計時、日歷功能及數據備份的嵌入式系統中，實時時鐘芯片（RTC）是不可或缺的核心元件。芯伯樂XBLW DS1302作為一款具備涓流充電功能的實時時鐘芯片，集成了31字節靜態RAM，通過簡單的三線串行接口與微處理器通信，廣泛應用于智能時鐘、便攜儀器、傳真機、工業控制等場景。

一

產品概述

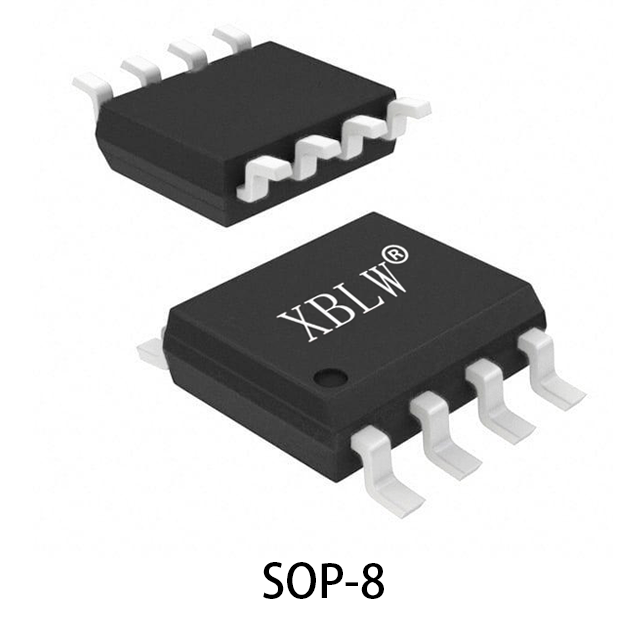

XBLW DS1302是一款CMOS實時時鐘/日歷芯片，內置31字節靜態RAM，支持秒、分、時、日、月、年和星期的計時，具備閏年自動調整功能。通過CE、SCLK和I/O三線串行接口通信，數據可按單字節或突發模式傳輸，極大簡化MCU控制邏輯。

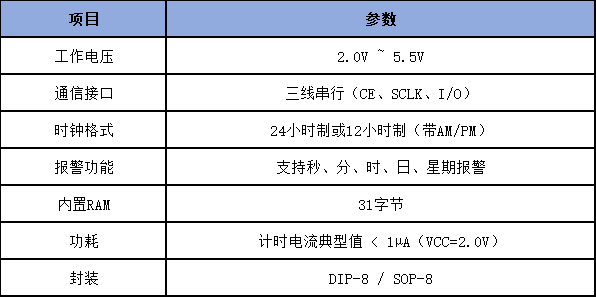

主要特性一覽

二

核心優勢

極簡三線接口：僅需CE、SCLK、I/O三根線，節省MCU引腳資源。

涓流充電功能：支持備用電池或超級電容進行供電。

內置RAM：31字節靜態RAM，可用于存儲系統參數或臨時數據。

寬電壓工作：2.0V~5.5V，兼容多種電源系統。

低功耗運行：計時模式下電流低于1μA，適合電池供電設備。

工業級溫度范圍：支持-40℃ ~ +85℃工業應用環境。

三

典型應用場景

智能時鐘 在現代智能時鐘、桌面萬年歷及數字相框等產品中，XBLW DS1302作為核心計時單元，提供了精準可靠的年、月、日、星期、時、分、秒信息。其內置的31字節靜態RAM，可用于存儲用戶設定的多個鬧鐘時間、自定義顯示內容或特殊日期提醒，極大豐富了智能時鐘的功能性。

工業控制系統與數據記錄儀 在要求苛刻的工業控制環境中，可靠的時間基準和事件記錄能力至關重要。芯伯樂XBLW DS1302憑借其寬電壓范圍、工業級溫度適應性以及內置的數據保持能力，成為PLC（可編程邏輯控制器）、智能傳感器、數據記錄儀等工業設備的理想時間管理核心。

電動車儀表盤 在現代智能電動車及電動摩托車的設計中，儀表盤已從簡單的顯示單元演進為車輛的“智能信息中樞”。芯伯樂XBLW DS1302實時時鐘芯片在其中扮演著不可或缺的角色，它為儀表盤提供了精準的時間基準和可靠的非易失性存儲，是實現高級功能與提升用戶體驗的關鍵元件。

四

典型應用電路設計指南

基本接線說明:

Vcc1：接備用電源（電池或超級電容）

Vcc2：接主電源（2.0V~5.5V）

GND：接地

X1、X2：接32.768kHz晶振

CE、SCLK、I/O：接MCU對應通訊引腳

> 設計提示：

> - 晶振負載電容建議選用7pF，配合內部電路實現精準計時。

> - 若使用涓流充電功能，需配置TCS、DS和RS寄存器。

> - 為提高抗干擾能力，建議在I/O、SCLK、CE線上加上拉電阻。

五

典型應用電路設計指南

芯伯樂XBLW DS1302以其極簡的三線接口、內置RAM、涓流充電功能和寬電壓工作范圍，成為嵌入式系統中實時時鐘設計的理想選擇。無論是在對功耗敏感的表計設備，還是在需要數據備份的工業控制系統中，DS1302都能提供穩定可靠的時間基準與靈活的數據存儲能力，助力工程師構建更加精準、高效的嵌入式產品。
