唐雪陽

安科瑞電氣股份有限公司 上海嘉定 201801

隨著社【187】會經【0210】濟的飛速【6706】發展，社會電氣化程度不斷提高，用電負荷過大、線路短路等原因?qū)е码姎饣馂?zāi)發生越來越頻繁，使得火災數量呈上升。傳統斷路器動作響應慢、短路電流峰值大，難以阻斷瞬間爆發的電弧火災，而單一的事前預警設備又無法在故障發生時實現快速處置。在此背景下，電氣防火限流式保護器應運而生——它以微秒級極速響應、主動限流滅弧的核心優勢，既能在短路瞬間切斷隱患，又能兼顧過載、超溫等多維度防護，成為銜接事前預警與終端防護的關鍵一環，為各類用電場所筑起一道堅不可摧的電氣防火屏障。

什么是電氣防火限流式保護器？

電氣防火限流式保護器是低壓配電系統中針對短路火災的核心防護設備，核心作用是在電路發生短路時，以毫秒級極速響應，先限制短路電流峰值、再切斷故障回路，從源頭阻斷短路電弧引發的火災，同時可監測線路過載并延時斷電，避免線路長期過熱老化。該設備具備故障聲光報警功能，部分支持通訊上傳故障信息，適配220V/380V低壓系統，體積小巧、安裝便捷，不影響原有配電結構。有些人總是搞混限流式保護器和故障電弧探測器，讓我們看一下他們的區別：

限流式保護器和故障電弧探測器的區別

（1）限流式保護器在有的場合也叫作滅弧式保護器，因此有時候容易和故障電弧探測器混淆，但限流式保護器主要用于故障短路后的快速切斷，相當于空氣開關瞬間脫扣功能的加強版，屬于事后保護。

（2）故障電弧探測器則通過對接入線路中的串并聯故障電弧的監測，及時發現線路中的異常狀態和隱患，主要作用是事前防護。

（3）限流式保護器和故障電弧探測器可以配合使用

哪些場合需要安裝限流式保護器?

主要應用于學校、醫院、商場、賓館、娛樂場所、寺廟、文物建筑、會展、住宅、倉庫、幼兒園、老年人建筑、集體宿舍、電動車充電站及租賃式商場商鋪、批發市場、集貿市場、甲乙丙類危險品庫房等各種用電場所末端干、支路的線路保護。與傳統斷路器相比，它更側重“防火"，通過快速限流切斷解決傳統設備動作慢、短路電流大易起火的痛點，是電氣火災防控的關鍵防線。

安科瑞ASCP限流式保護器

1.技術原理與核心突破

（1）微秒級響應機制

傳統斷路器基于機械脫扣原理，動作時間通常在毫秒級（20-50ms），而短路故障產生的電弧能量與時間呈指數級增長。ASCP系列采用固態電子開關+高速采樣芯片，可在檢測到短路電流的150微秒（μs）內完成限流分?jǐn)?，將短路能量壓制在傳統方案的1/1000以?xún)?nèi)，從根源上杜絕爆燃性電弧的產生。

（2）主動限流滅弧技術

區別于被動斷電保護，ASCP通過實時電流波形分析與預判式關斷實現“無火花分?jǐn)?：在短路初期電流未達峰值時即介入限流；利用功率半導體器件強制截?cái)嚯娏?，避免空氣電離形成電??；配合專用滅弧材料吸收殘余能量，確保分?jǐn)噙^(guò)程無明火。

（3）多維度故障監測

除短路保護外，ASCP集成三重防護體系：過載保護：電流閾值可調（0-250A），延時動作時間靈活設定（3-60秒），適配不同負載特性；溫度監測：實時采集線纜溫度（-20~140℃），超溫預警聯動斷電；漏電監測：檢測線路絕緣劣化，預防漏電起火。

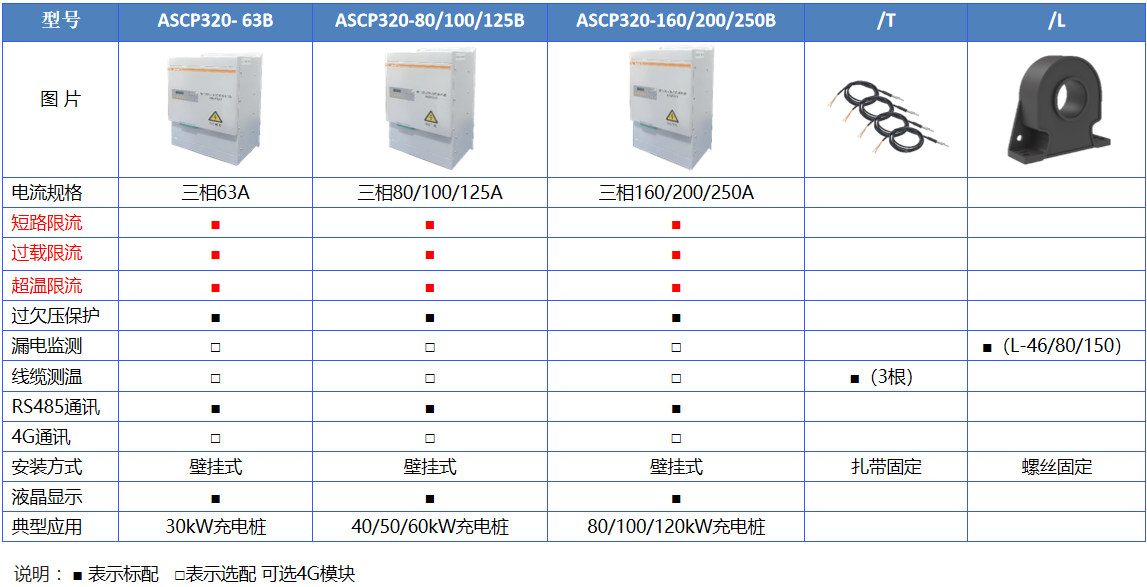

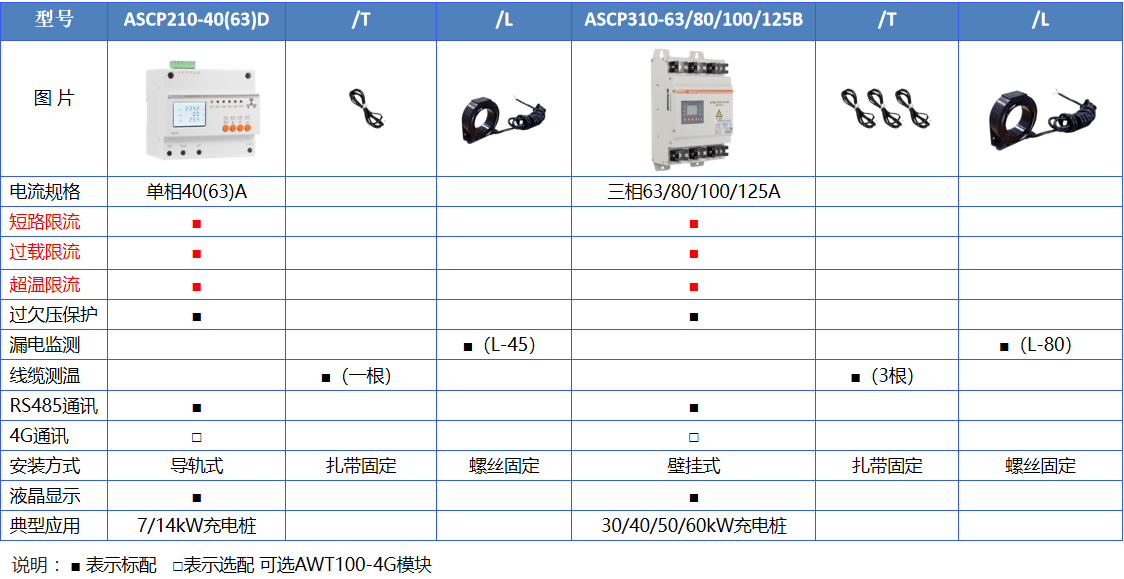

2.產品功能及選型

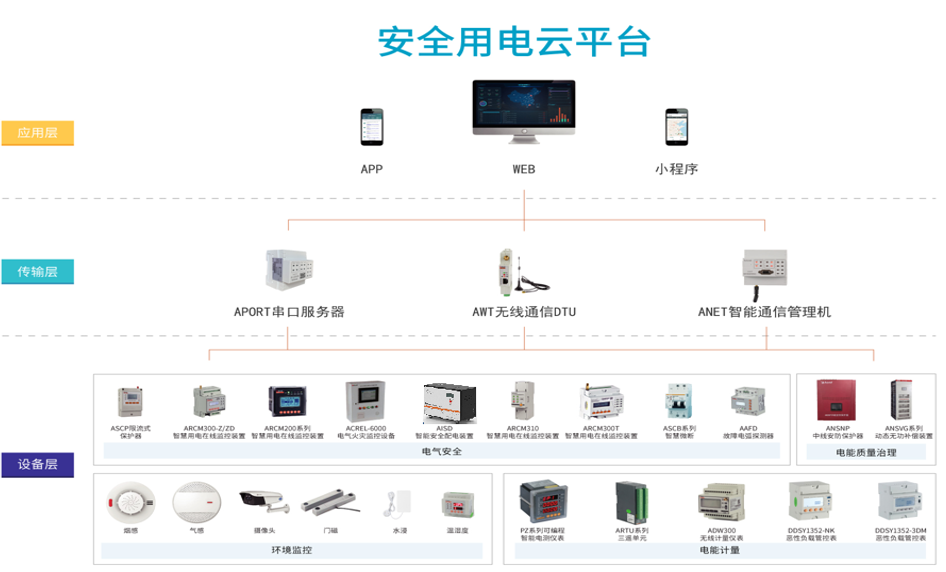

3.系統拓?fù)鋱D

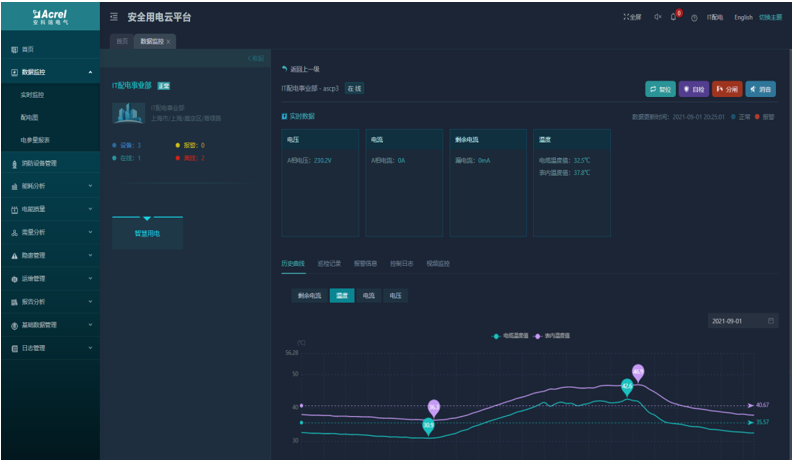

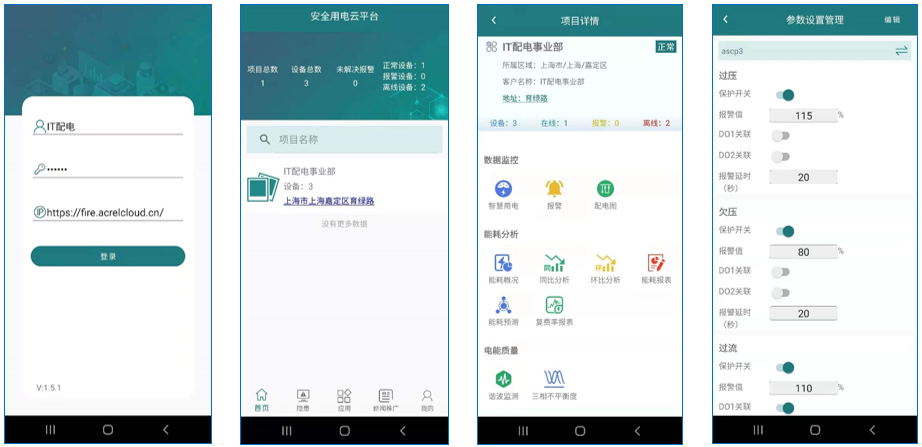

用電云平臺監控頁面展示

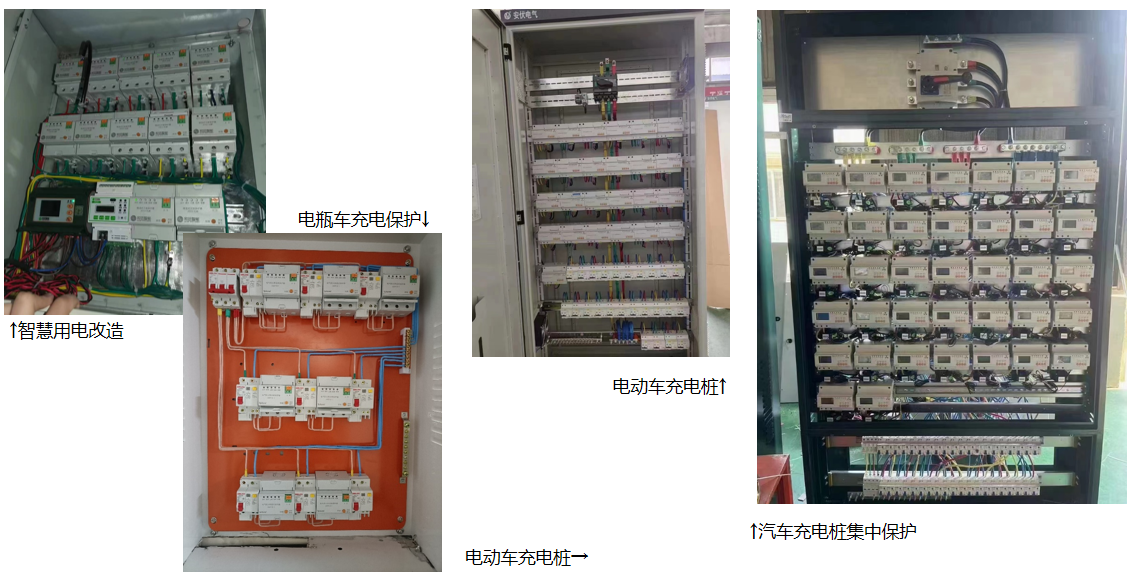

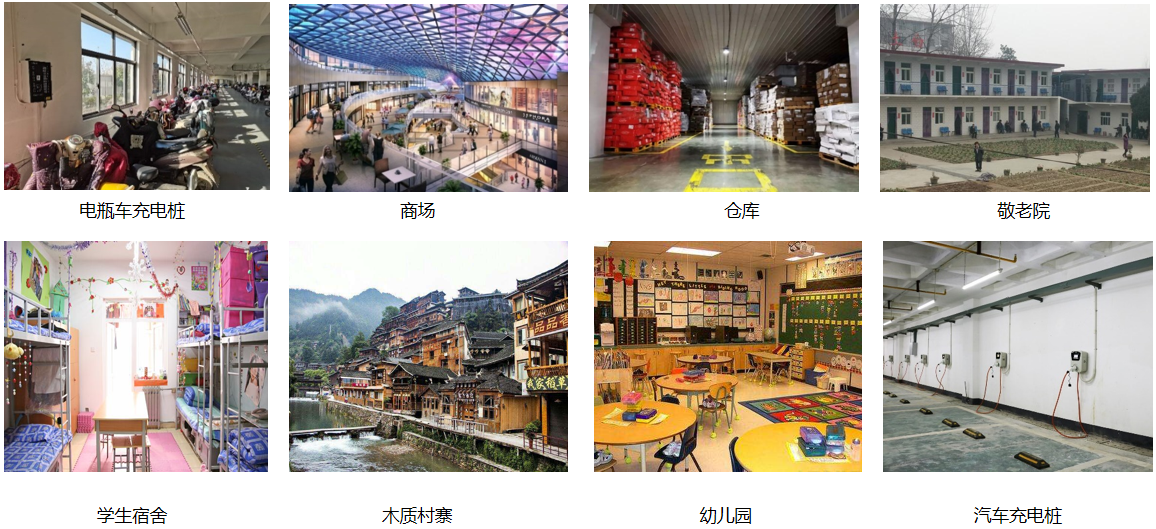

4.應用場所及現場圖

安科瑞資質力量
