在電子設計領域，數模轉換器（DAC）的性能對系統的整體表現起著關鍵作用。今天，我們將深入探討德州儀器（Texas Instruments）的兩款16位超低功耗電壓輸出DAC——DAC8830和DAC8831，了解它們的特性、應用以及工作原理。

文件下載：dac8830.pdf

特性亮點

高性能參數

• 分辨率與精度：這兩款DAC均具備16位分辨率，能提供高精度的轉換。例如，DAC8830ICD、DAC8831ICD和DAC8831ICRGY的線性誤差低至±0.5 LSB（最大值±1 LSB），展現出出色的線性度。
• 低功耗設計：在3V電源下，典型功耗僅為15μW，非常適合對功耗敏感的應用。
• 低噪聲與快速響應：噪聲低至10 nV/√Hz，且能夠在1.0μS內實現快速穩定，滿足對信號質量和響應速度要求較高的場景。

接口與兼容性

• 高速SPI接口：支持高達50 MHz的SPI接口，可實現快速的數據傳輸，方便與DSP或微處理器進行通信。
• 復位功能：具備上電復位至零代碼的功能，確保系統在啟動時處于已知狀態。

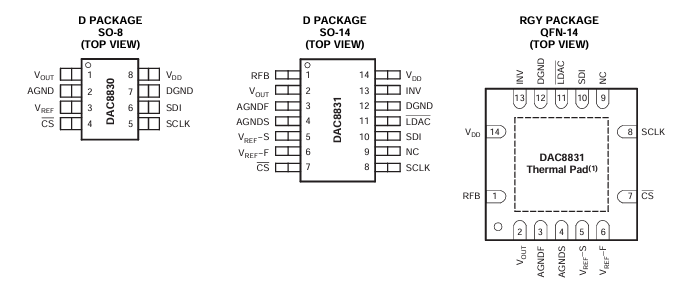

• 工業標準引腳配置：采用行業標準的引腳配置，便于在不同的設計中進行替換和升級。

應用領域

• 便攜式設備：低功耗特性使其成為便攜式設備的理想選擇，如手持測試儀、移動醫療設備等。
• 自動測試設備：高精度和快速響應能力能夠滿足自動測試設備對信號精度和測試速度的要求。
• 工業過程控制：在工業過程控制中，可用于精確的模擬信號生成和控制。
• 數據采集系統：為數據采集系統提供高質量的模擬輸出，確保采集數據的準確性。
• 光網絡：在光網絡中，可用于信號調制和控制，提高光通信的性能。

工作原理

架構設計

DAC8830和DAC8831的DAC架構由兩個匹配的DAC部分組成，并采用分段設計。16位數據字的前4位經過解碼，驅動15個開關，將15個匹配電阻連接到AGND或VREF；剩余的12位數據則驅動12位電壓模式R - 2R梯形網絡的開關。

輸出范圍

DAC的輸出電壓由公式 (V{OUT }=\left(V{REF } \times Code \right) / 65536) 確定，其中Code是加載到DAC鎖存器的十進制數據字。

數字接口

這兩款DAC采用標準的3線SPI接口，與SPI、QSPI?、Microwire?和TI DSP接口兼容，最高數據傳輸速度可達50 M - bits/sec。數據傳輸由片選信號CS控制，在CS為低電平時，數據通過SCLK的上升沿鎖存到輸入移位寄存器，MSB優先。

輸出模式

單極性輸出

DAC8830提供單極性輸出，范圍從0V到 (V_{REF})。DAC8831在單極性模式下也可實現類似的輸出。單極性輸出模式適用于只需要正電壓信號的應用。

雙極性輸出

DAC8831通過連接外部緩沖器和運算放大器，可實現雙極性輸出（± (V{REF})）。在雙極性輸出模式下，需要注意匹配雙極性偏移電阻 (R{FB}) 和 (R_{INV})，以確保輸出的準確性。

設計要點

輸出放大器選擇

在雙極性模式下，應選擇具有低失調電壓、低輸入偏置電流、軌到軌輸入和輸出性能以及高3 dB帶寬的精密放大器，以確保DAC的性能不受影響。

參考與接地

參考引腳應使用低阻抗源驅動，以避免因輸入阻抗的代碼依賴性而影響精度。同時，DAC8831提供了Kelvin感測連接，可提高性能。

電源和參考旁路

為了實現高精度的高分辨率性能，建議在參考和電源引腳使用10μF鉭電容與0.1μF陶瓷電容并聯進行旁路。

總結

DAC8830和DAC8831以其卓越的性能、豐富的功能和廣泛的應用領域，為電子工程師提供了一個優秀的數模轉換解決方案。在實際設計中，我們需要根據具體的應用需求，合理選擇輸出模式、輸出放大器和參考源，以充分發揮這兩款DAC的優勢。你在使用類似的DAC時遇到過哪些挑戰？又是如何解決的呢？歡迎在評論區分享你的經驗。
