在電子設計領域，模數轉換器（ADC）是連接模擬世界和數字世界的關鍵橋梁。TI的ADS1602作為一款高性能的16位、2.5MSPS模數轉換器，憑借其出色的性能和豐富的特性，在眾多測量應用中得到了廣泛的應用。今天，我們就來深入剖析一下這款強大的ADC。

文件下載：ads1602.pdf

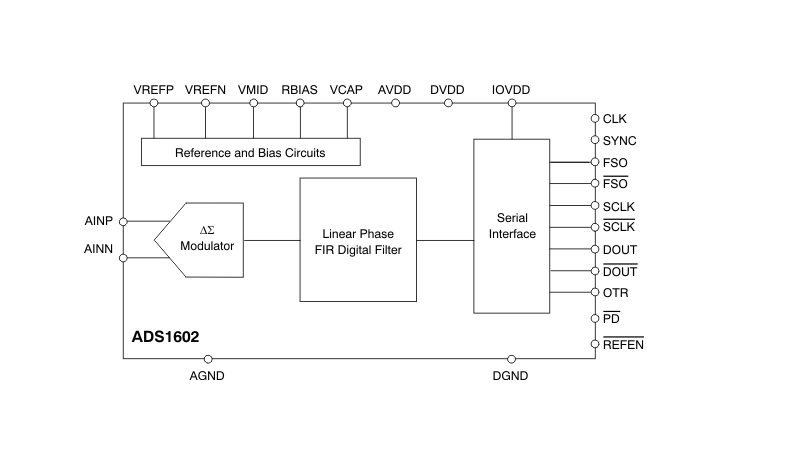

一、ADS1602核心特性

1. 高速與高性能并存

ADS1602的數據速率高達2.5MSPS，帶寬達到1.23MHz，能夠快速準確地采集和轉換信號。在性能方面，其信噪比（SNR）在$f_{IN }=100 kHz$、–1dBFS條件下可達91dB，總諧波失真（THD）為–101dB，無雜散動態范圍（SFDR）為103dB，這些優異的指標確保了在復雜信號環境下也能實現高精度的轉換。

2. 易用性設計

• 高速3線串行接口：可直接連接到TMS320 DSPs，方便與數字信號處理器進行通信，簡化了系統設計。
• 片上數字濾波器：其濾波器阻帶延伸至38.6MHz，大大簡化了抗混疊電路的設計要求，降低了設計復雜度。
• 簡單的引腳驅動控制：無需對片上寄存器進行編程，所有功能都由專用的I/O引腳控制，操作簡單便捷。

3. 低功耗優勢

在2.5MSPS的數據速率下，功耗僅為530mW，并且還具備掉電模式，可在不使用時大幅降低功耗，延長設備的續航時間。

二、電氣特性詳解

1. 模擬輸入特性

ADS1602測量差分信號$V{IN }=(AINP - AINN)$ ，最大可測量的差分輸入為$V{REF}$ ，對應數字輸出代碼為7FFFh；最小可測量的差分輸入為$-V_{REF}$ ，對應數字輸出代碼為8000h。同時，輸入信號的共模電壓推薦為1.5V，絕對輸入電壓范圍為 -0.1V至4.6V，超出此范圍可能會影響性能。

2. 動態特性

在不同的輸入頻率和信號幅度下，ADS1602的SNR、THD和SFDR等指標表現出色。例如，在$f_{IN}=100kHz$、–6dBFS條件下，SFDR可達103dB，這表明它在處理高頻信號時能夠有效抑制雜散信號，保證信號的純凈度。

3. 靜態特性

分辨率為16位，無丟失碼，輸入?yún)⒖荚肼暤椭?.5 LSB（rms），積分非線性和差分非線性分別為0.75 LSB和0.25 LSB，這些靜態特性確保了轉換結果的準確性和穩定性。

三、引腳功能與應用

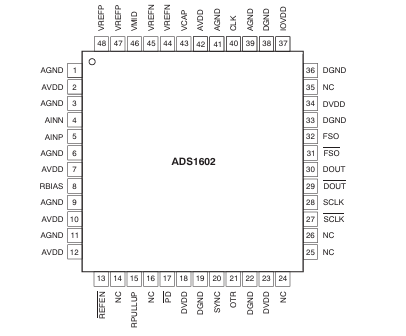

1. 引腳分配

ADS1602采用TQFP - 48封裝，引腳功能豐富。其中，AGND和AVDD分別為模擬地和模擬電源，AINP和AINN為模擬輸入引腳，REFEN用于選擇內部或外部參考電壓，SYNC可用于同步多個ADS1602實現同時采樣。

2. 參考輸入

ADS1602可以使用內部或外部參考電壓。當使用內部參考時，將REFEN引腳置低，此時需要對參考引腳進行良好的旁路處理；當使用外部參考時，將REFEN引腳置高，可節省約25mA的模擬電源電流。

3. 時鐘輸入

時鐘輸入（CLK）對于ADS1602的性能至關重要。推薦使用晶體時鐘振蕩器作為CLK源，以確保時鐘信號的穩定性和低抖動。由于ADS1602的過采樣拓?fù)浣Y(jié)構，其對時鐘抖動的敏感度比Nyquist速率轉換器降低了$\sqrt{16}$ 倍，但在測量高頻、大幅度信號時，仍需嚴格控制時鐘抖動。

四、設計要點與注意事項

1. 輸入驅動電路設計

外部驅動電路需要能夠處理ADS1602內部開關電容的負載。在設計時，應盡量縮短內部電容的充電時間，推薦使用單端或差分運算放大器，并在輸入和地之間添加外部電容，以提高線性度。同時，要注意驅動電路的電阻值，避免熱噪聲對整體性能的影響。

2. 布局與元件選擇

為了實現ADS1602的最佳性能，在PCB布局時，應將關鍵電容（如模擬輸入、參考和電源相關的電容）盡可能靠近芯片引腳。在選擇電容時，推薦使用Class I介質的電容，如C0G（NP0），以確保電容的穩定性和精度。對于驅動輸入和參考的電阻，應盡量降低其阻值，以減少熱噪聲。此外，對數字輸出進行緩沖處理可以降低內部數字緩沖器的負載，減少噪聲和功耗。

3. 電源管理

ADS1602使用三個電源：模擬（AVDD）、數字（DVDD）和數字I/O（IOVDD）。每個電源都需要進行適當?shù)呐月诽幚?，推薦在每個電源引腳附近放置1μF和0.1μF的陶瓷電容，并在主電源總線上使用47μF至0.1μF的電容組進行旁路。當IOVDD和DVDD使用相同電壓時，可以將它們連接在一起，但每個電源引腳仍需單獨旁路。

五、應用案例：連接TMS320 DSP

ADS1602與TMS320 DSP家族的連接可以通過多通道緩沖串行端口（McBSP）實現。McBSP提供了全雙工通信、雙緩沖數據寄存器、獨立的幀和時鐘控制等功能。在連接時，將ADS1602的SYNC信號與DSP的同步信號進行匹配，F(xiàn)SO信號連接到DSP的幀同步接收（FSR）引腳，時鐘接收器（CLKR）直接從ADS1602的串行時鐘輸出獲取，以確保數據與時鐘的同步。

六、總結

ADS1602作為一款高性能、易使用的模數轉換器，在聲納、振動分析和數據采集等領域具有廣闊的應用前景。通過對其特性、電氣參數、引腳功能和設計要點的深入了解，我們可以更好地發揮其優勢，設計出更加優秀的電子系統。在實際應用中，我們還需要根據具體的需求和場景，合理選擇參考電壓、時鐘源和驅動電路，注意布局和電源管理等細節，以確保ADS1602能夠穩定、高效地工作。

你在使用ADS1602的過程中遇到過哪些問題？或者你對它的某個特性有更深入的見解？歡迎在評論區分享交流！
