在當今的電子設計領域，模數轉換器（ADC）的性能對于眾多應用的成功至關重要。德州儀器（Texas Instruments）的ADS5542就是一款備受關注的高性能14位、80 MSPS模數轉換器，它在多個領域都有著廣泛的應用前景。今天，我們就來深入了解一下這款A(yù)DC的特點、性能以及應用注意事項。

文件下載：ads5542.pdf

一、ADS5542概述

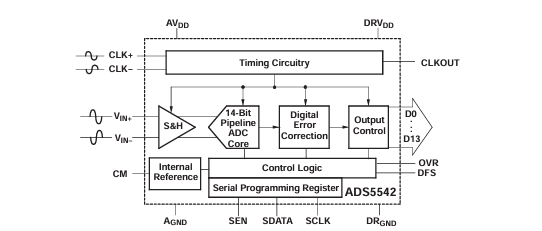

ADS5542是一款低功耗、14位、80 MSPS的CMOS、開關電容、流水線ADC，采用單3.3 - V電源供電。它集成了高帶寬線性采樣保持級（S&H）和內部參考，旨在為對速度和動態性能要求極高且空間有限的應用提供完整的轉換解決方案。其具有出色的功耗表現，在3.3 - V單電源電壓下功耗僅為545 mW，這使得系統集成密度得以進一步提高。同時，內部參考的提供也簡化了系統設計要求，并行CMOS兼容輸出確保了與常見邏輯的無縫接口。

二、關鍵特性

2.1 高分辨率與采樣率

ADS5542具備14位分辨率和80 MSPS的采樣率，能夠滿足大多數高速數據采集應用的需求。在高頻輸入信號處理方面表現出色，例如在100 MHz輸入頻率（$f_{IN}$）下，具有72.9 dBFS的高信噪比（SNR）和88 dBc的高無雜散動態范圍（SFDR），能夠準確地將模擬信號轉換為數字信號，為后續的信號處理提供高質量的數據。

2.2 內部參考與低功耗

內部電壓參考的設計使得系統無需額外的外部參考電路，簡化了設計流程。同時，低功耗特性使得它在長時間運行時能夠有效降低能耗，減少散熱問題，提高系統的穩定性和可靠性。例如，在模擬電源功耗方面僅為545 mW，對于一些對功耗敏感的應用，如便攜式設備或電池供電系統來說，是一個非常重要的優勢。

2.3 多種接口與輸出格式

ADS5542擁有串行編程接口，方便用戶對其進行配置和控制。通過該接口，用戶可以設置不同的工作模式和參數，以滿足不同應用的需求。此外，它還提供了兩種不同的輸出格式（直偏移二進制或二進制補碼）和兩種不同的輸出時鐘極性（在輸出時鐘的上升或下降沿鎖存輸出數據），用戶可以通過設置DFS（引腳40）為四種不同電壓之一來進行選擇，增加了系統設計的靈活性。

三、電氣特性

3.1 模擬輸入特性

• 輸入范圍與阻抗：差分輸入范圍為2.3 $V_{PP}$，差分輸入阻抗為6.6 kΩ，差分輸入電容為4 pF。這些參數決定了它對輸入信號的適應能力和信號傳輸特性，在設計輸入電路時需要根據這些參數進行匹配，以確保信號的準確傳輸和轉換。
• 帶寬與過載恢復時間：模擬輸入帶寬在源阻抗為50 Ω時可達750 MHz，能夠處理高頻信號。電壓過載恢復時間僅為4個時鐘周期，這意味著在輸入信號出現過載情況時，它能夠快速恢復正常工作，保證數據的連續性和準確性。

3.2 動態特性

• 信噪比與無雜散動態范圍：在不同的輸入頻率下，ADS5542都表現出了良好的信噪比和無雜散動態范圍。例如，在100 MHz輸入頻率下，SNR為72.9 dBFS，SFDR為88 dBc，這使得它在處理復雜信號時能夠有效抑制噪聲和雜散信號，提高信號的質量和純度。
• 諧波失真與有效位數：總諧波失真（THD）在不同頻率下也控制在較低水平，有效位數（ENOB）在70 MHz輸入頻率時可達11.9位，這表明它在信號轉換過程中能夠準確地保留信號的特征和信息，為后續的信號處理提供了可靠的基礎。

3.3 數字特性

數字輸入和輸出特性方面，它具有明確的高低電平輸入電壓和電流要求，以及穩定的輸出電壓和電容參數。例如，高電平輸入電壓（VIH）為2.4 V，低電平輸入電壓（VIL）為0.8 V，這些參數確保了與其他數字電路的兼容性和穩定性。

四、應用信息

4.1 輸入配置

ADS5542采用差分采樣保持架構，這種拓?fù)浣Y(jié)構在高采樣率下能夠?qū)崿F(xiàn)高水平的交流性能，并且具有很高的可用輸入帶寬，對于高中頻（IF）或欠采樣應用尤為重要。在輸入配置時，需要將每個模擬輸入（INP、INM）外部偏置在內部電路的共模電平（CM，引腳17）附近，以確保輸入信號的穩定和準確。同時，為了獲得最佳性能，建議使用差分驅動輸入信號，可以通過RF變壓器或差分輸入/輸出放大器來實現。

4.2 電源供應與時鐘輸入

• 電源供應：電源上電順序建議先對$AV{DD}$進行斜坡上升，然后是$DRV{DD}$，包括同時對$AV{DD}$和$DRV{DD}$進行斜坡上升。如果$DRV{DD}$先上升，需要確保$AV{DD}$在10 ms內上升。此外，在REFP（引腳29）和$AV_{DD}$之間連接一個2 - kΩ電阻可以提高設備對電源斜坡上升時序的魯棒性。
• 時鐘輸入：時鐘輸入可以采用差分時鐘信號或單端時鐘輸入，兩種配置下性能差異不大。在使用單端CMOS時鐘輸入時，需要將CLKM（引腳11）通過0.01 - μF電容接地，CLKP通過0.01 - μF電容交流耦合到時鐘源。對于高輸入頻率采樣，建議使用低抖動的時鐘源，并盡量提供50%的占空比，以確保ADC的正常工作和性能穩定。

4.3 輸出信息

ADC提供14個數據輸出（D13到D0）、一個數據就緒信號（CLKOUT，引腳43）和一個超范圍指示（OVR，引腳64）。在輸入電壓過驅動的情況下，數字輸出會達到相應的滿量程電平。同時，輸出電路設計能夠最小化數據切換瞬變產生的噪聲，并減少其對ADC模擬電路的耦合。在設計輸出電路時，需要注意確保所有輸出線（包括CLKOUT）的負載與D4（引腳51）相近，以保證輸出時序的穩定性。

五、封裝與裝配

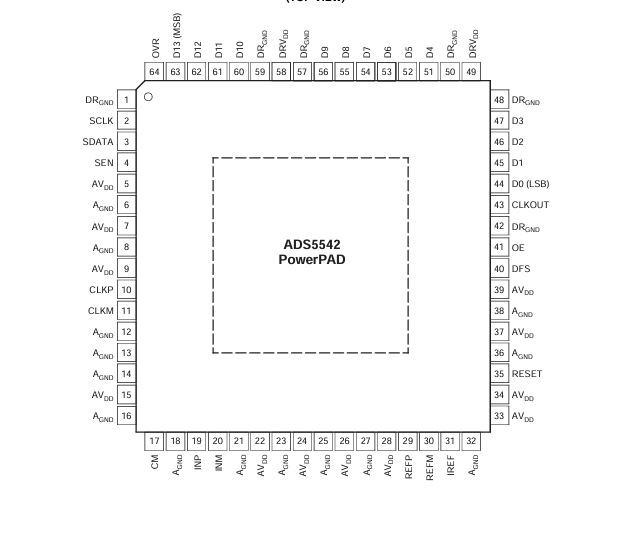

ADS5542采用PowerPAD封裝，這是一種熱增強型標準尺寸IC封裝，能夠有效消除傳統熱封裝中使用的笨重散熱器和散熱片。該封裝可以通過標準印刷電路板（PCB）組裝技術輕松安裝，并可以使用標準維修程序進行拆卸和更換。在裝配過程中，需要注意PCB頂層蝕刻圖案的設計，包括引腳和散熱墊的蝕刻，以及散熱孔的布置和連接方式，以確保良好的散熱性能和電氣性能。

六、總結

ADS5542作為一款高性能的模數轉換器，具有高分辨率、高采樣率、低功耗、多種接口和輸出格式等優點，適用于無線通信、測試測量儀器、數字接收機、通信儀器、視頻和成像、醫療設備等多個領域。在實際應用中，我們需要根據其電氣特性和應用要求，合理設計輸入、輸出、電源和時鐘等電路，同時注意封裝和裝配的細節，以充分發揮其性能優勢，實現高質量的信號轉換和處理。

作為電子工程師，在選擇和使用ADS5542時，我們需要深入理解其各項特性和參數，結合具體應用場景進行優化設計，以確保系統的穩定性和可靠性。你在使用類似ADC的過程中遇到過哪些問題呢？歡迎在評論區分享你的經驗和見解。
