前言

在光伏逆變器的高頻開關場景中，傳統光耦驅動器因傳輸延遲導致效率瓶頸；在電機驅動的惡劣工況下，共模干擾頻繁引發功率器件誤觸發；在UPS電源的長期運行中，光耦老化帶來的可靠性隱患如影隨形——工業領域?qū)β黍?qū)動的“快、穩、久”需求，正被傳統方案的先天缺陷不斷制約。而納芯微電子推出的NSI6801M隔離式單通道柵極驅動器，以“光耦兼容+性能升級”的雙重優勢，賦能工業高壓高頻場景升級。

一:產品概述

NSI6801M是納芯微NSI6801x隔離式單通道柵極驅動器系列的一員，可驅動多種應用中的IGBT、功率MOSFET和SiC MOSFET等功率管，具有高驅動電流，出色的耐用性，寬廣的電源電壓范圍和快速信號傳播等優勢，適用于高可靠性，高功率密度和高效率開關電源系統，也可用于替換系統中傳統光耦隔離驅動器。同時集成有相同額定值（5A）的主動米勒鉗位電路，以防止米勒電流引起的誤導通。

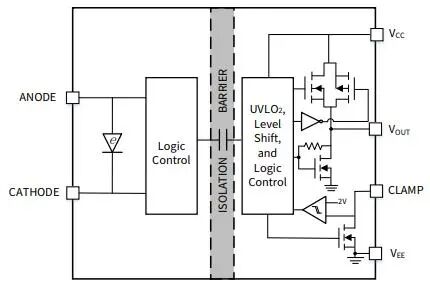

框圖

二:光耦兼容設計

對于工程師而言，升級核心器件最頭疼的莫過于“牽一發而動全身”——改電路、調時序、重新測試等等，既耗時又耗力。NSI6801M深諳這一痛點，從設計之初就主打“光耦無縫替換”，讓升級過程變得簡單直接。

NSI6801M提供SOW8封裝，可與市場上主流光耦隔離驅動器管腳兼容，工程師無需修改現有設計，即可直接替換傳統光耦驅動器，大幅降低升級成本和周期。

輸入特性上，NSI6801M內建模擬二極管特性電路，閾值電流（1.5~4mA）、正向電壓（1.8~2.4V）及輸入工作電流（7~16mA）與主流光耦匹配，支持相同的輸入互鎖保護機制；輸入電容僅17pF（1MHz），不影響原有信號時序。

且當工作電流為10mA時，僅需修改外部電阻即可匹配光耦器件的輸入電壓，其他應用無需變更。這種無縫替換特性使工程師能夠進行便捷替換，實現系統性能的提升。

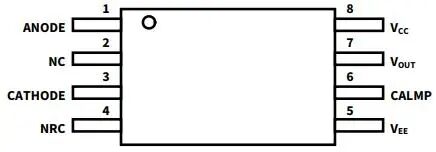

封裝

三:性能解析

1.高隔離與抗擾：無懼復雜環境

NSI6801M采用電容隔離技術，通過四個電容組成差分線路傳遞信號，并借助納芯微獨家專利的“Adaptive OOK”技術，動態優化信號編碼，共模瞬變抗擾度（CMTI）可達到150kV/μs，確保系統魯棒性。且實測在 200kV/μs 共模干擾下，NSI6801仍能保持輸出正確狀態，能有效解決工業現場高壓開關產生的共模瞬變干擾問題。

NSI6801M耐受隔離電壓為5.7kV RMS（UL1577標準，1分鐘測試）；最大工作隔離電壓1500V RMS（AC）/2121V DC；外部爬電距離與氣隙均為8mm，可滿足工業高壓系統的絕緣要求。同時漏電起痕指數（CTI）＞600V，確保在潮濕、多塵等惡劣環境下的絕緣可靠性。

2.傳輸效率：低延遲適配高頻開關

傳輸延時方面，NSI6801M最大值僅110ns，芯片間傳輸延時差異≤35ns，可支持70ns以內的系統橋臂死區時間，這意味著功率器件能實現更快的開關動作，而光耦隔離驅動傳輸延時最大達200ns，僅可支持200ns的系統橋臂死區時間。同時最大50ns的脈沖寬度失真，其信號傳輸精準度高，適配SiC/GaN等高頻功率器件，減少開關損耗，提升系統效率。

3.驅動能力：強電流支持快速開關

驅動能力上，NSI6801M提供5A/5A的峰值拉灌電流，最小輸出電流3.5A，典型值5A，可快速充放電功率器件柵極電容，縮短開關時間。其驅動晶體管上采用P溝道+N溝道MOSFET并聯結構，拉低側為N溝道MOSFET（導通電阻ROL=0.6Ω），拉高側P溝道MOSFET（導通電阻 ROH=3Ω），并聯后等效電阻小，驅動能力強。

四：穩定性與可靠性

1.超長壽命與寬溫適配

在工作壽命方面，NSI6801M表現卓越，可在2121V母線電壓工作條件下，正常工作45年以上，壽命期間失效率為百萬分之一，是傳統光耦驅動器的4倍以上，大幅降低設備維護成本。

NSI6801M的工作結溫高達150℃，有效保證系統在高速開關或高溫應用時的可靠性。其寬廣的工作溫度范圍（-40℃~125℃）使其能適應各種惡劣環境。

2.多重保護機制，保障穩定運行

NSI6801M集成主動米勒鉗位功能——集成的低阻抗電流路徑，功率器件關斷時，監測柵極電壓，當電壓＞2.1~2.3V（相對于VEE）時，鉗位電路導通，將柵極電壓限制在＜2V，吸收米勒電流；鉗位峰值電流達5A，與驅動電流匹配。通過為米勒電流提供低阻抗泄放路徑，抑制柵極電壓抬升，防止誤開通（直通現象），從而提升系統穩定性與效率。

其所有電源引腳均支持欠壓鎖定（UVLO）保護，當VCC低于UVLO下降閾值時，輸出鉗位為低電平，防止VCC不足導致功率器件驅動不足；具備滯回特性（MB型0.7V、MC型1V），避免電源波動導致的輸出頻繁切換。

在絕緣與ESD防護方面，NSI6801M滿足UL1577、VDE等安全認證，ESD防護達HBM±2000V、CDM±1000V，可抵御工業現場靜電干擾。

五：多場景適用

NSI6801M憑借“高抗擾、低延遲、強驅動”的特性，是一款多場景適用驅動器。

在光伏逆變器領域，NSI6801M的高抗干擾能力和穩定性，可有效提升系統發電效率和可靠性。

對于電機驅動應用，其75ns低傳播延遲+≤35ns延遲差異，以及高驅動能力適配IGBT/SiC MOSFET、高CMTI等優勢，確保電機控制系統響應迅速、運行平穩。

在UPS電源和電池充電器中，NSI6801M提供的5A高驅動電流和優異耐用性，保障了電源系統的穩定性和長壽命。

此外，在隔離DC/DC和AC/DC電源設計中，NSI6801M的高功率密度設計助理電源小型化，高效率驅動減少損耗，適配工業控制、新能源汽車輔助電源等場景。

六：結語

NSI6801M光耦兼容隔離式單通道柵極驅動器，可便捷替換傳統光耦隔離驅動器，廣泛應用于光伏逆變器、電機驅動、UPS電源等工業領域。對比傳統光耦隔離驅動器，其在隔離可靠性、抗擾能力、壽命、驅動效率上的全面優勢，不僅適配當前工業高壓高頻場景的需求，更能支撐第三代半導體器件的性能發揮，為新能源、工業自動化等領域的技術升級注入“芯”動力。

未來，納芯微電子將持續創新，推出更多高可靠隔離解決方案，致力于為數字世界和現實世界的連接提供芯片級解決方案。
