納芯微宣布推出新一代集成隔離電源的隔離采樣芯片NSI36xx系列，該系列是納芯微NSI13xx系列的全面升級，包括隔離電流放大器NSI360x系列、隔離電壓放大器NSI361x系列、內部集成比較器和單端比例輸出的NSI36C00R/NSI36C1xR系列。

NSI36xx系列可廣泛用于工業電機驅動、光伏逆變器、服務器電源、新能源汽車主驅、車載充電機等高壓系統的電流、電壓采樣，通過集成隔離電源、靈活的輸出配置和內置保護功能，幫助工程師在系統設計中支持更高的功率密度，并簡化外圍電路。

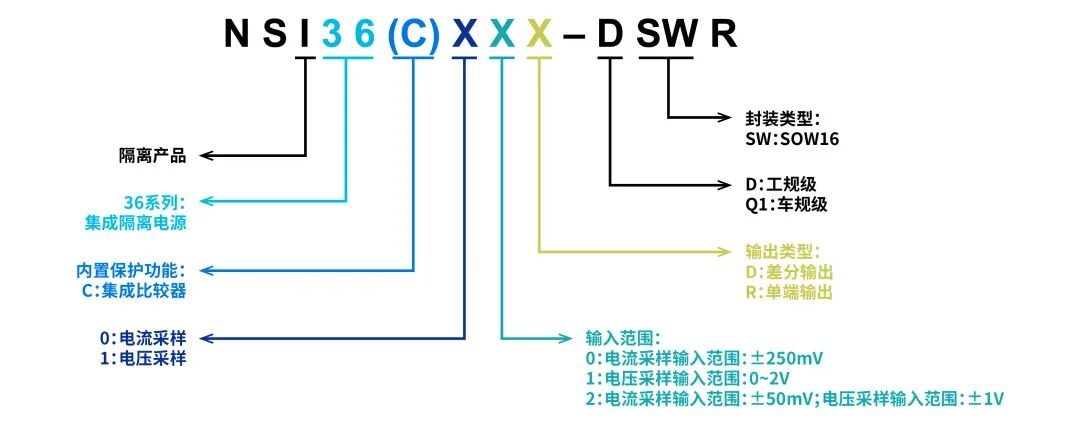

NSI36xx系列訂貨料號命名規則

集成隔離電源：簡化系統架構，無需高壓側供電電路

在一些浮地采樣的場景下，使用上一代產品NSI13xx系列的客戶需要額外設計隔離電源給高壓側供電，而NSI36xx全系列產品均集成了隔離DC-DC電源，這一設計為客戶帶來了顯著的實用價值：

簡化供電設計：傳統的隔離采樣方案需要為高壓側和低壓側分別供電，而NSI36xx系列只需在低壓側提供單一電源即可正常工作，省去了復雜的高壓側供電電路。這不僅減少了電源設計復雜度，還顯著縮短了開發周期。

節約系統成本：通過集成隔離電源，客戶無需再外置獨立的隔離電源模塊，有效降低了整體BOM成本約10%~20%。同時，節省PCB面積約30%~50%，可使產品實現更小型化的設計，在空間受限的應用中具有明顯優勢。

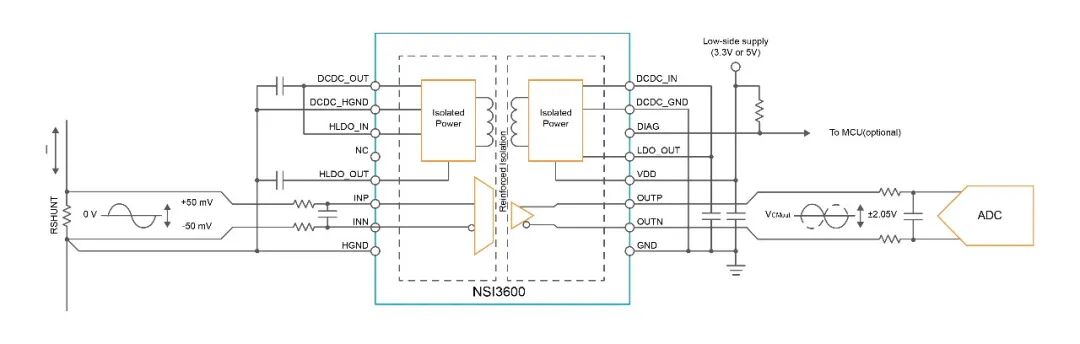

集成隔離電源的NSI36xx系列在高壓側的供電電路設計

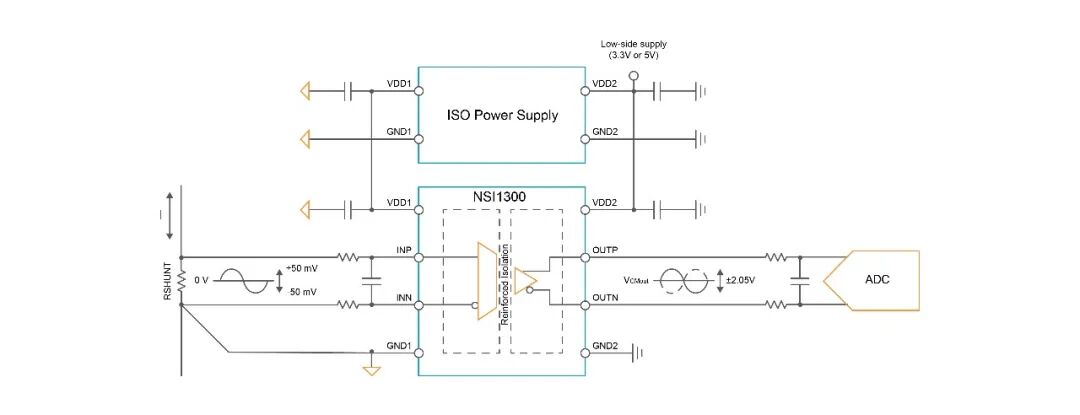

未集成隔離電源的NSI13xx系列在高壓側的供電電路設計

單端比例輸出：

靈活適配系統，優化信號鏈設計

NSI36xx系列電壓采樣和電流采樣均提供單端比例輸出版本NSI36C1xR，NSI36C00R（尾綴R即代表單端比例輸出），為客戶系統設計提供了更大的靈活性：

增強系統兼容性：不同的輸出配置使客戶能夠根據具體應用需求選擇最合適的產品型號，無論是需要差分輸出的長距離傳輸應用，還是需要單端比例輸出的簡化設計，都能在NSI36xx系列中找到理想解決方案。

簡化信號鏈設計：比例輸出架構能夠直接與后端ADC匹配，減少了信號調理電路的需求，使系統設計更加簡潔?？蛻魺o需再為復雜的信號調理電路花費設計資源，且可以利用到ADC滿量程輸入提高系統采樣精度。

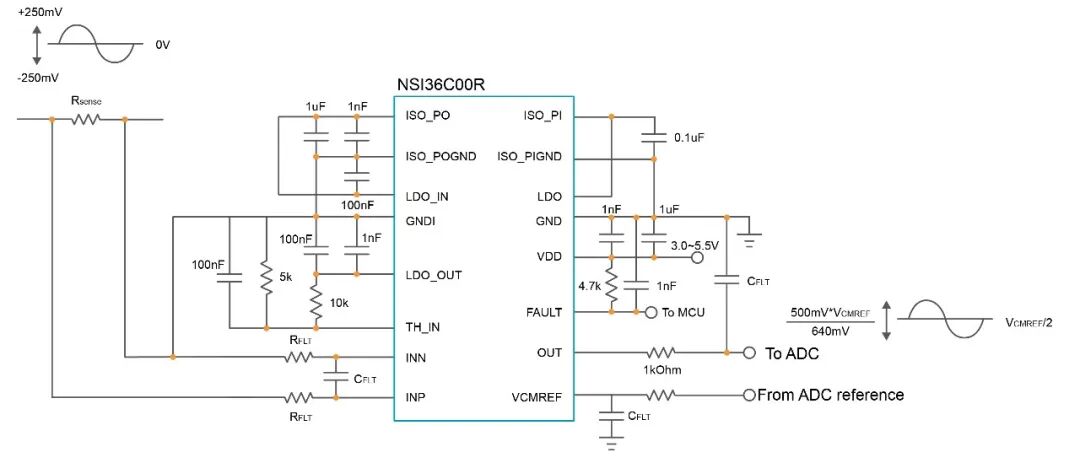

NSI36C00R比例型單端輸出直連ADC

集成比較器保護：增強系統安全，降低診斷復雜度

NSI36C1xR，NSI36C00R同時集成內部比較器為終端應用提供了額外的保護功能：

實時故障檢測：集成比較器可在客戶系統中快速地實現過流、過壓保護，能夠在百納秒時間內檢測到異常狀況并觸發保護機制，大幅提升系統的安全性和可靠性。芯片內置過壓過流電路，并且外部閾值可調，更加靈活，方便客戶做逐周期過流保護或快速過壓保護控制。

簡化系統診斷：通過集成的自診斷功能和比較器輸出，客戶可以輕松實現系統健康狀況的實時監測，無需額外設計診斷電路，大大降低了系統復雜度和開發難度。

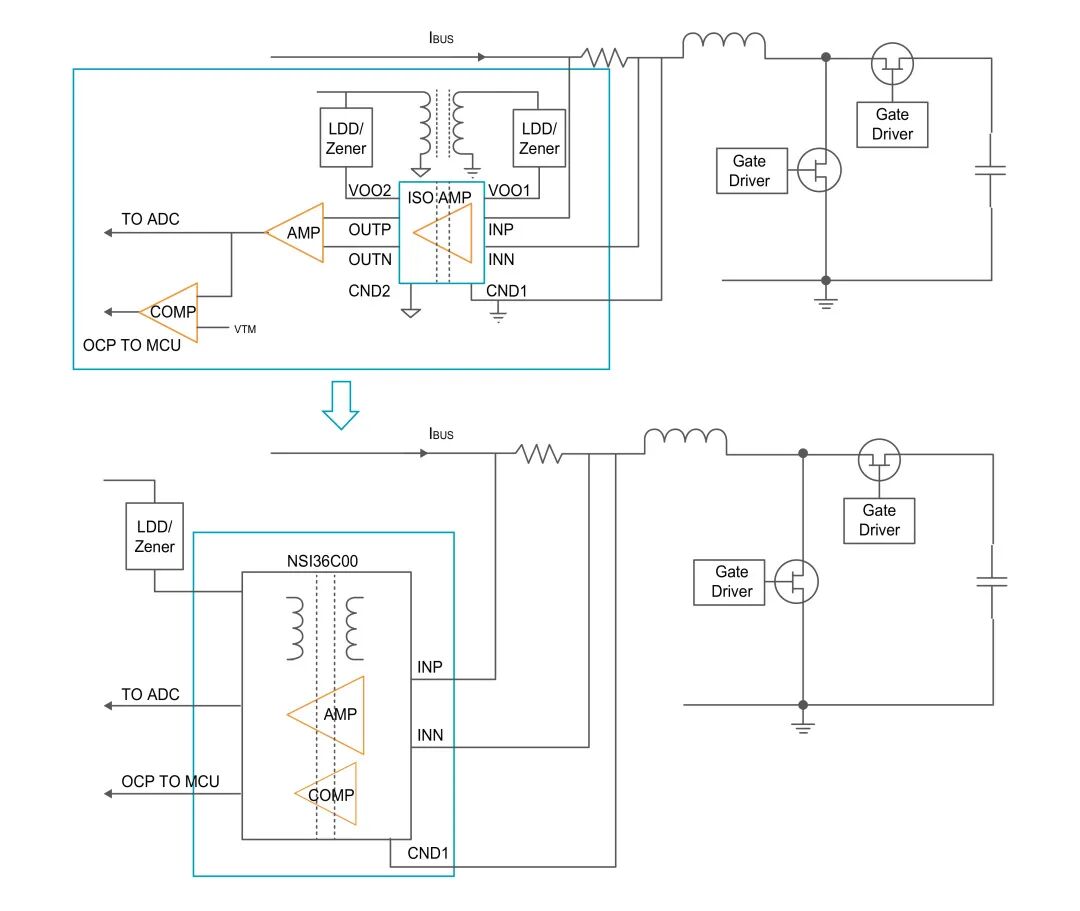

集成過流比較器，傳輸延時300ns (typ) / 800ns (max)

封裝和選型

NSI36xx系列提供SOW16封裝，全系將支持工規和車規版本。該系列首發型號：工規版本的NSI3600D，NSI3611D，NSI3612D現已量產，支持最高5000Vrms絕緣電壓，工作溫度范圍為-40℃~125℃。支持單端比例輸出、集成比較器的后續器件和對應的車規版本將陸續量產。

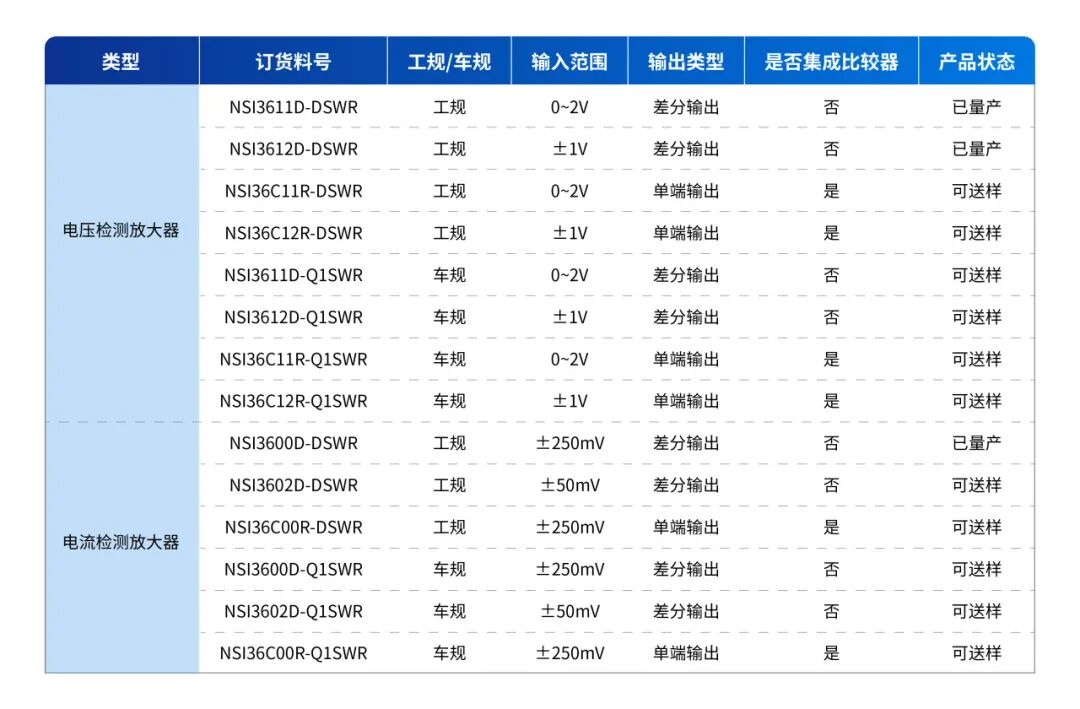

NSI36xx系列產品選型表

豐富的“隔離+”產品，滿足多元系統應用需求

憑借在隔離技術方面的積累和領先優勢，納芯微正以全生態“隔離+”產品矩陣，為高壓系統筑造安全可靠的防線：

“+”代表增強安全：納芯微“隔離+”產品提供超越基本隔離標準的安全等級，為客戶系統構筑更堅固的高低壓安全邊界。

“+”代表全產品生態：納芯微以成熟的電容隔離技術IP為核心，拓展出包括數字隔離器、隔離采樣、隔離接口、隔離電源、隔離驅動等完整產品組合，為客戶提供隔離器件的一站式解決方案。

“+”代表深度賦能應用：納芯微“隔離+”產品可滿足電動汽車高壓平臺、大功率光儲充系統，以及高集成、高效率AI服務器電源等場景的核心需求，實現系統級安全、可靠與高效。

進一步咨詢NSI36xx系列及“隔離+”產品，可郵件sales@novosns.com；更多產品信息、技術資料敬請訪問www.novosns.com。
