在光伏逆變器的高頻開關場景中，傳統光耦驅動器因傳輸延遲導致效率瓶頸；在電機驅動的惡劣工況下，共模干擾頻繁引發功率器件誤觸發；在UPS電源的長期運行中，光耦老化帶來的可靠性隱患如影隨形——工業領域?qū)β黍?qū)動的“快、穩、久”需求，正被傳統方案的先天缺陷不斷制約。而納芯微電子推出的NSI6801M隔離式單通道柵極驅動器，以“光耦兼容+性能升級”的雙重優勢，賦能工業高壓高頻場景升級。

一、產品概述

NSI6801M是納芯微NSI6801x隔離式單通道柵極驅動器系列的一員，可驅動多種應用中的IGBT、功率MOSFET和SiC MOSFET等功率管，具有高驅動電流，出色的耐用性，寬廣的電源電壓范圍和快速信號傳播等優勢，適用于高可靠性，高功率密度和高效率開關電源系統，也可用于替換系統中傳統光耦隔離驅動器。同時集成有相同額定值（5A）的主動米勒鉗位電路，以防止米勒電流引起的誤導通。

框圖

二、光耦兼容設計

對于工程師而言，升級核心器件最頭疼的莫過于“牽一發而動全身”——改電路、調時序、重新測試等等，既耗時又耗力。NSI6801M深諳這一痛點，從設計之初就主打“光耦無縫替換”，讓升級過程變得簡單直接。

NSI6801M提供SOW8封裝，可與市場上主流光耦隔離驅動器管腳兼容，工程師無需修改現有設計，即可直接替換傳統光耦驅動器，大幅降低升級成本和周期。

輸入特性上，NSI6801M內建模擬二極管特性電路，閾值電流（1.5~4mA）、正向電壓（1.8~2.4V）及輸入工作電流（7~16mA）與主流光耦匹配，支持相同的輸入互鎖保護機制；輸入電容僅17pF（1MHz），不影響原有信號時序。

當工作電流為10mA時，僅需修改外部電阻即可匹配光耦器件的輸入電壓，其他應用無需變更。這種無縫替換特性使工程師能夠進行便捷替換，實現系統性能的提升。

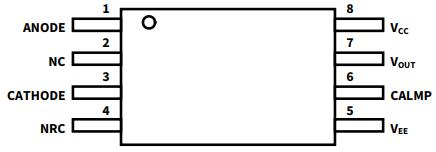

封裝

三、性能解析

1.高隔離與抗擾：無懼復雜環境

NSI6801M采用電容隔離技術，通過四個電容組成差分線路傳遞信號，并借助納芯微獨家專利的“Adaptive OOK”技術，動態優化信號編碼，共模瞬變抗擾度（CMTI）可達到150kV/μs，確保系統魯棒性。且實測在 200kV/μs共模干擾下，NSI6801仍能保持輸出正確狀態，能有效解決工業現場高壓開關產生的共模瞬變干擾問題。

NSI6801M耐受隔離電壓為5.7kV RMS（UL1577標準，1分鐘測試）；最大工作隔離電壓1500V RMS（AC）/2121V DC；外部爬電距離與氣隙均為8mm，可滿足工業高壓系統的絕緣要求。同時漏電起痕指數（CTI）＞600V，確保在潮濕、多塵等惡劣環境下的絕緣可靠性。

2.傳輸效率：低延遲適配高頻開關

傳輸延時方面，NSI6801M最大值僅110ns，芯片間傳輸延時差異≤35ns，可支持70ns以內的系統橋臂死區時間，這意味著功率器件能實現更快的開關動作，而光耦隔離驅動傳輸延時最大達200ns，僅可支持200ns的系統橋臂死區時間。同時最大50ns的脈沖寬度失真，其信號傳輸精準度高，適配SiC/GaN等高頻功率器件，減少開關損耗，提升系統效率。

3.驅動能力：強電流支持快速開關

驅動能力上，NSI6801M提供5A/5A的峰值拉灌電流，最小輸出電流3.5A，典型值5A，可快速充放電功率器件柵極電容，縮短開關時間。其驅動晶體管上采用P溝道+N溝道MOSFET并聯結構，拉低側為N溝道MOSFET（導通電阻ROL=0.6Ω），拉高側P溝道MOSFET（導通電阻 ROH=3Ω），并聯后等效電阻小，驅動能力強。

四、穩定性與可靠性

1.超長壽命與寬溫適配

在工作壽命方面，NSI6801M表現卓越，可在2121V母線電壓工作條件下，正常工作45年以上，壽命期間失效率為百萬分之一，是傳統光耦驅動器的4倍以上，大幅降低設備維護成本。

NSI6801M的工作結溫高達150℃，有效保證系統在高速開關或高溫應用時的可靠性。其寬廣的工作溫度范圍（-40℃~125℃）使其能適應各種惡劣環境。

2.多重保護機制，保障穩定運行

集成主動米勒鉗位功能——集成的低阻抗電流路徑，功率器件關斷時，監測柵極電壓，當電壓＞2.1~2.3V（相對于VEE）時，鉗位電路導通，將柵極電壓限制在＜2V，吸收米勒電流；鉗位峰值電流達5A，與驅動電流匹配。通過為米勒電流提供低阻抗泄放路徑，抑制柵極電壓抬升，防止誤開通（直通現象），從而提升系統穩定性與效率。

其所有電源引腳均支持欠壓鎖定（UVLO）保護，當VCC低于UVLO下降閾值時，輸出鉗位為低電平，防止VCC不足導致功率器件驅動不足；具備滯回特性（MB型0.7V、MC型1V），避免電源波動導致的輸出頻繁切換。

在絕緣與ESD防護方面，NSI6801M滿足UL1577、VDE等安全認證，ESD防護達HBM±2000V、CDM±1000V，可抵御工業現場靜電干擾。

五、多場景適用

NSI6801M憑借“高抗擾、低延遲、強驅動”的特性，是一款多場景適用驅動器。

在光伏逆變器領域，NSI6801M的高抗干擾能力和穩定性，可有效提升系統發電效率和可靠性。

對于電機驅動應用，其75ns低傳播延遲+≤35ns延遲差異，以及高驅動能力適配IGBT/SiC MOSFET、高CMTI等優勢，確保電機控制系統響應迅速、運行平穩。

在UPS電源和電池充電器中，NSI6801M提供的5A高驅動電流和優異耐用性，保障了電源系統的穩定性和長壽命。

此外，在隔離DC/DC和AC/DC電源設計中，NSI6801M的高功率密度設計助理電源小型化，高效率驅動減少損耗，適配工業控制、新能源汽車輔助電源等場景。

六、結語

NSI6801M光耦兼容隔離式單通道柵極驅動器，可便捷替換傳統光耦隔離驅動器，廣泛應用于光伏逆變器、電機驅動、UPS電源等工業領域。對比傳統光耦隔離驅動器，其在隔離可靠性、抗擾能力、壽命、驅動效率上的全面優勢，不僅適配當前工業高壓高頻場景的需求，更能支撐第三代半導體器件的性能發揮，為新能源、工業自動化等領域的技術升級注入“芯”動力。

未來，納芯微電子將持續創新，推出更多高可靠隔離解決方案，致力于為數字世界和現實世界的連接提供芯片級解決方案。如需了解更多有關納芯微隔離式單通道柵極驅動器有關信息或申請樣品，可聯系納芯微電子官方授權代理商——郵箱：sales@chiplinkstech.com，官網：https://www.chiplinkstech.com/，微信公眾號：智聯微-電機控制芯片，提供選型服務和技術支持。
