安森美NVMJS3D0N06C單通道N溝道MOSFET深度解析

h1654155282.3538 ? 來源:未知 ? 作者:陳翠 ? 2025-12-02 09:23 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

安森美NVMJS3D0N06C單通道N溝道MOSFET深度解析

在電子設備設計中,MOSFET作為關鍵的功率開關元件,其性能直接影響著整個系統的效率和穩定性。今天我們要深入探討的是安森美推出的NVMJS3D0N06C單通道N溝道MOSFET,看看它在實際應用中能為我們帶來哪些優勢。

文件下載:onsemi NVMJS3D0N06C汽車用功率MOSFET.pdf

核心參數與特性

關鍵參數

NVMJS3D0N06C的幾個核心參數非常亮眼。其漏源擊穿電壓V(BR)DSS為60V,在10V柵源電壓下,漏源導通電阻Rds(on)最大僅2.9mΩ,最大連續漏極電流ID可達139.3A。這些參數使得它在中低壓、大電流的應用場景中表現出色。

特性優勢

  • 緊湊設計:采用5x6mm的小尺寸封裝,非常適合對空間要求較高的緊湊型設計,為工程師在布局設計上提供了更多的靈活性。
  • 低損耗:低Rds(on)能有效降低導通損耗,提高系統效率;同時,低Qg和電容特性可減少驅動損耗,進一步提升整體性能。
  • 汽車級標準:該器件通過了AEC - Q101認證,具備PPAP能力,可應用于汽車電子等對可靠性要求極高的領域。
  • 環保合規:產品符合無鉛和RoHS標準,滿足環保要求。

極限參數與熱阻特性

極限參數

在不同的溫度條件下,NVMJS3D0N06C有著明確的極限參數。例如,在25°C時,漏源電壓VDss最大為60V,柵源電壓VGs最大為+20V。連續漏極電流ID在Tc = 25°C穩態時為139.3A,在Ta = 25°C時為26.9A 。這些參數為工程師在設計時提供了安全邊界,避免因過壓、過流等情況損壞器件。

熱阻特性

熱阻是衡量器件散熱性能的重要指標。該MOSFET的結到殼熱阻RθJC穩態下為1.33°C/W,結到環境熱阻RθJA穩態下為35.9°C/W。不過需要注意的是,熱阻會受到整個應用環境的影響,并非恒定值,這就要求工程師在實際設計中充分考慮散熱設計,確保器件在合適的溫度范圍內工作。

電氣特性分析

關斷特性

  • 漏源擊穿電壓:在VGs = 0V,ID = 250μA的條件下,漏源擊穿電壓V(BR)DSS為60V,且其溫度系數為25mV/°C,這表明隨著溫度升高,擊穿電壓會有一定程度的上升。
  • 零柵壓漏極電流:在VGs = 0V,TJ = 25°C,VDs = 60V時,零柵壓漏極電流最大為10μA;當TJ = 125°C時,該電流增大到250μA。這意味著在高溫環境下,器件的漏電流會明顯增加,需要在設計中加以考慮。

導通特性

  • 柵極閾值電壓:VGs(TH)在ID = 135A時,范圍為2.0 - 4.0V,其閾值溫度系數為 - 8.0mV/°C,即隨著溫度升高,閾值電壓會降低。
  • 漏源導通電阻:在VGs = 10V,ID = 27A時,Rds(on)典型值為2.2mΩ,最大值為2.9mΩ,低導通電阻有助于降低導通損耗。

電荷與電容特性

輸入電容Ciss在VGs = 0V,f = 1MHz,VDs = 25V時為2675pF,輸出電容Coss為1920pF,反向傳輸電容CRSS為21pF。總柵極電荷QG(TOT)在VGs = 10V,VDs = 48V,ID = 27A時為34nC。這些參數對于理解器件的開關特性和驅動要求至關重要。

開關特性

在Vcs = 10V,Vos = 48V,ID = 27A,RG = 2.5Ω的條件下,開啟延遲時間td(ON)為16ns,上升時間tr為6ns,關斷延遲時間td(OFF)為27ns,下降時間tf為7ns。快速的開關速度有助于提高系統的工作頻率和效率。

漏源二極管特性

在VGs = 0V,Is = 27A時,正向二極管電壓VsD在TJ = 25°C時典型值為0.8V,最大值為1.2V;在TJ = 125°C時,典型值為0.67V。反向恢復時間tRR為51ns,反向恢復電荷QRR為36nC。這些參數對于二極管的反向恢復特性和續流性能有重要影響。

典型特性曲線

文檔中給出了一系列典型特性曲線,如導通區域特性、傳輸特性、導通電阻與柵源電壓關系、導通電阻與漏極電流和柵極電壓關系、導通電阻隨溫度變化、漏源漏電流與電壓關系、電容變化、柵源與總電荷關系、電阻性開關時間隨柵極電阻變化、二極管正向電壓與電流關系、最大額定正向偏置安全工作區、最大漏極電流與雪崩時間關系以及瞬態熱阻抗等。這些曲線直觀地展示了器件在不同條件下的性能變化,工程師可以根據實際應用需求,參考這些曲線進行設計優化。

封裝與訂購信息

封裝尺寸

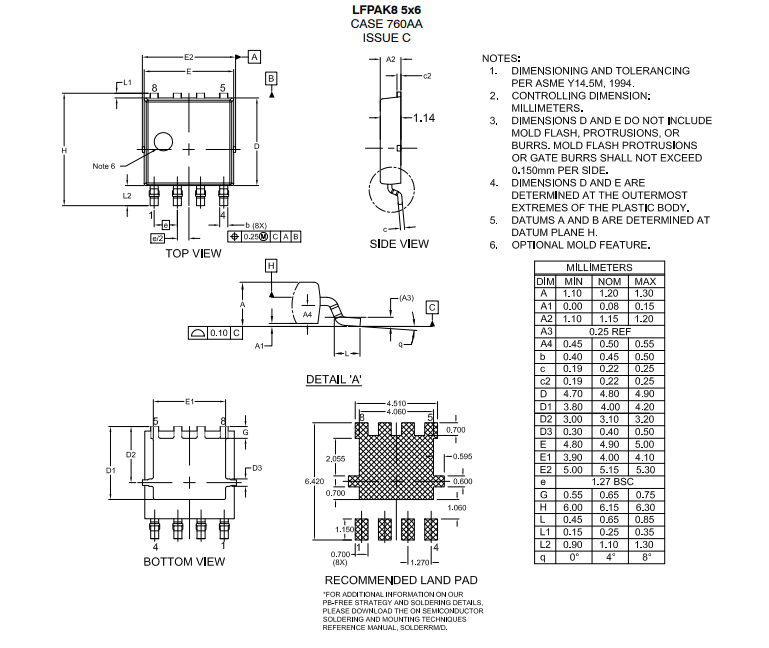

該器件采用LFPAK8 5x6 CASE 760AA封裝,文檔詳細給出了封裝的尺寸和公差要求。例如,封裝的長度D在4.70 - 4.90mm之間,寬度E在4.80 - 5.00mm之間等。精確的封裝尺寸信息有助于工程師進行PCB布局設計。

訂購信息

具體型號為NVMJS3D0N06CTWG,標記為3DONO6C,采用無鉛的LFPAK8封裝,以3000個/卷帶和卷盤的形式供貨。

設計建議與注意事項

在使用NVMJS3D0N06C進行設計時,工程師需要根據實際應用場景,綜合考慮器件的各項參數和特性。例如,在高溫環境下,要注意漏電流的增加和熱阻對器件性能的影響,合理設計散熱方案;在高頻應用中,要關注開關特性和電容參數,選擇合適的驅動電路。同時,要嚴格遵守器件的極限參數,避免因過壓、過流等情況導致器件損壞。

安森美NVMJS3D0N06C單通道N溝道MOSFET憑借其出色的性能和豐富的特性,為電子工程師在中低壓、大電流的應用設計中提供了一個優秀的選擇。但在實際應用中,工程師仍需根據具體需求進行深入的分析和優化,以充分發揮器件的優勢。大家在使用這款MOSFET的過程中有遇到過什么問題嗎?歡迎在評論區分享交流。
