深入解析 onsemi NTBLS1D7N10MC MOSFET：性能與應用的完美融合

在電子設備的海洋中，MOSFET 作為關鍵的功率開關器件，其性能優劣直接影響著整個系統的效率和穩定性。今天，我們就來深入剖析 onsemi 推出的 NTBLS1D7N10MC 這款 N溝道單通道功率 MOSFET，看看它究竟有何獨特之處。

文件下載：onsemi NTBLS1D7N10MC單N溝道MOSFET.pdf

一、產品概述

NTBLS1D7N10MC 是 onsemi 旗下一款耐壓 100V、導通電阻低至 1.8mΩ、脈沖電流可達 2137A 的高性能 MOSFET。它采用 H - PSOF8L 封裝，具有低導通損耗、低驅動損耗以及低開關噪聲/EMI 等顯著特點，并且符合 RoHS 標準，是一款環保型的電子器件。

由于工具調用失敗，暫時無法為你擴充關于該 MOSFET 應用場景的內容。我們繼續深入了解它的其他特性。

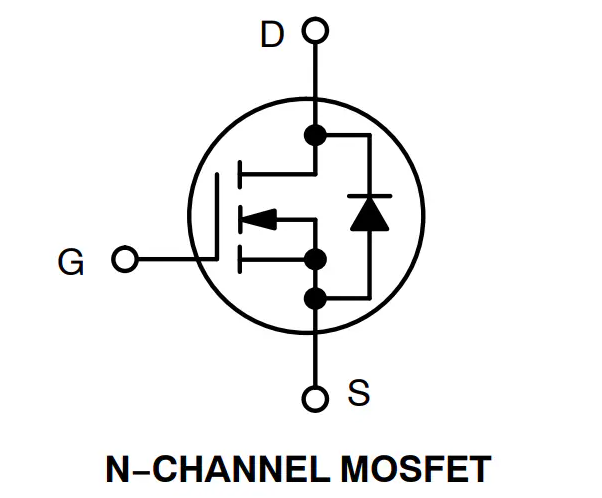

應用電路圖

二、重要參數解讀

（一）最大額定值

在不同的溫度條件下，NTBLS1D7N10MC 的各項參數表現不同。例如，在結溫 $TJ = 25^{\circ}C$ 時，其漏源電壓 $V{DSS}$ 最大為 100V，柵源電壓 $V_{GS}$ 最大為 +20V。連續漏極電流方面，在 $T_c = 25^{\circ}C$ 穩態下可達 272A，而在 $T_A = 25^{\circ}C$ 時為 29A。功率耗散在不同溫度下也有明顯差異，$T_c = 25^{\circ}C$ 時為 295W，$T_c = 100^{\circ}C$ 時降為 147W。這些參數為我們在實際設計中合理使用該器件提供了重要依據。

（二）熱阻參數

熱阻是衡量器件散熱性能的重要指標。該 MOSFET 的結到殼穩態熱阻 $R{θJC}$ 為 0.51°C/W，結到環境穩態熱阻 $R{θJA}$ 為 43°C/W。不過需要注意的是，熱阻并非固定值，整個應用環境都會對其產生影響，而且這里的數值僅適用于特定條件，如表面貼裝在 FR4 板上，使用 $650mm^2$、2oz 的銅焊盤。

（三）電氣特性

1. 關斷特性：漏源擊穿電壓 $V{(BR)DSS}$ 在 $V{GS}=0V$、$ID = 250A$ 時為 100V，其溫度系數為 60mV/°C。零柵壓漏極電流 $I{DSS}$ 在不同溫度下有所不同，$T_J = 25^{\circ}C$ 時最大為 10μA，$T_J = 125^{\circ}C$ 時最大為 100μA。
2. 導通特性：柵極閾值電壓 $V{GS(TH)}$ 在 $V{GS}=V_{DS}$、$ID = 698A$ 時，范圍在 2.0 - 4.0V 之間。漏源導通電阻 $R{DS(on)}$ 在 $V_{GS}=10V$、$I_D = 80A$ 時，典型值為 1.5mΩ，最大值為 1.8mΩ。
3. 電荷與電容特性：輸入電容 $C{iss}$ 在 $V{GS}=0V$、$f = 1MHz$、$V{DS} = 50V$ 時為 9200pF，總柵極電荷 $Q{G(TOT)}$ 在 $V{GS}= 10V$、$V{DS} = 50V$、$I_D = 80A$ 時為 115nC。這些參數對于評估器件的開關速度和驅動要求非常關鍵。

三、典型特性曲線分析

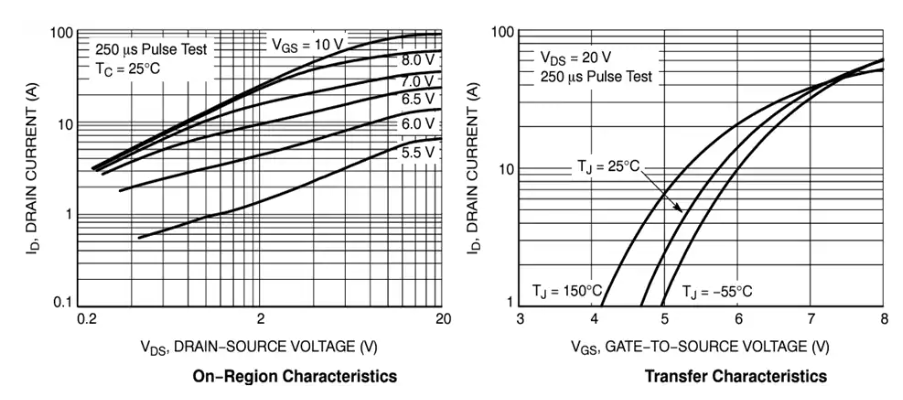

文檔中提供了一系列典型特性曲線，如開態區域特性、傳輸特性、導通電阻與柵源電壓關系等。通過這些曲線，我們可以直觀地了解器件在不同工作條件下的性能變化。例如，導通電阻與溫度的關系曲線能幫助我們預測在不同溫度環境下器件的功耗情況，從而合理設計散熱方案。

四、封裝與訂購信息

NTBLS1D7N10MC 采用 H - PSOF8L 封裝，文檔詳細給出了封裝的尺寸參數，方便我們進行 PCB 設計。訂購時，我們可以選擇 NTBLS1D7N10MCTXG 型號，其標記為 1D7N10MC，采用 2000 個/卷帶包裝。

五、應用思考

在實際應用中，我們需要根據具體的電路需求，綜合考慮 NTBLS1D7N10MC 的各項參數。例如，在對效率要求較高的開關電源設計中，其低導通電阻和低驅動損耗的特點可以有效降低功耗；而在對電磁兼容性要求嚴格的場合，低開關噪聲/EMI 的特性則能發揮重要作用。同時，我們也要關注熱阻參數，確保器件在工作過程中能夠有效散熱，避免因過熱導致性能下降甚至損壞。

那么，在你的實際項目中，是否遇到過 MOSFET 散熱和開關速度難以兼顧的問題呢？你又是如何解決的呢？歡迎在評論區分享你的經驗和見解。

綜上所述，onsemi 的 NTBLS1D7N10MC MOSFET 在性能和環保方面都表現出色，是電子工程師在設計中值得考慮的優秀選擇。希望通過本文的介紹，能幫助大家更好地了解和應用這款器件。
