在高性能鋰離子電池的制造鏈條中，電解液注液與隨后的浸潤(rùn)是決定電池最終電化學(xué)性能與安全性的關(guān)鍵步驟。盡管這一環(huán)節(jié)至關(guān)重要，但目前學(xué)術(shù)界仍缺乏針對(duì)該領(lǐng)域?qū)嶒?yàn)結(jié)果的系統(tǒng)性科學(xué)分析。既有的文獻(xiàn)往往側(cè)重于電池生產(chǎn)的全流程，或僅局限于隔膜與電解液的材料層面，難以全面覆蓋工藝參數(shù)與未來挑戰(zhàn)。本文深入探討了從材料級(jí)到電芯級(jí)的實(shí)驗(yàn)測(cè)量方法及關(guān)鍵影響因子，旨在揭示當(dāng)前研究中的斷層并指引未來的優(yōu)化方向。

工藝機(jī)理：注液與浸潤(rùn)的二元視界

Millennial Lithium

在嚴(yán)謹(jǐn)?shù)墓こ虒?shí)踐中，我們將廣義的注液過程拆解為兩個(gè)截然不同卻又緊密關(guān)聯(lián)的子過程：注液與浸潤(rùn)。

注液是指將液態(tài)電解液物理引入電池死體積的過程。該步驟通常在電池密封時(shí)結(jié)束。工業(yè)界采用了多種策略來確定注液量，包括基于電極和隔膜的孔隙體積、電池的理論容量、極片組重量或電化學(xué)反應(yīng)發(fā)生的電極表面積。這些策略的核心假設(shè)均為：為了保證性能，所有孔隙必須被完全浸潤(rùn)。

浸潤(rùn)則是第二個(gè)子過程，當(dāng)電芯復(fù)合材料與流入殼體死體積的電解液接觸時(shí)立即開始。在微孔復(fù)合材料中，毛細(xì)管力驅(qū)動(dòng)電解液被吸收進(jìn)孔隙結(jié)構(gòu)中，同時(shí)置換出氣體。如果浸潤(rùn)不充分，在隨后的化成或老化過程中，不均勻的電流密度將導(dǎo)致析鋰現(xiàn)象，嚴(yán)重影響電池容量與安全性。由于注液時(shí)間通常短于浸潤(rùn)時(shí)間（注液僅需數(shù)秒至數(shù)分鐘，而浸潤(rùn)可能耗時(shí)數(shù)小時(shí)），且注液后往往伴隨數(shù)十分鐘的靜置，如何通過工藝參數(shù)（如壓力、溫度）加速這一物理過程成為了研究焦點(diǎn)。

測(cè)量方法學(xué)的多維圖譜

Millennial Lithium

表征浸潤(rùn)性的方法在材料級(jí)和電芯級(jí)呈現(xiàn)出顯著的差異性，理解這種差異對(duì)于數(shù)據(jù)分析至關(guān)重要。

材料級(jí)表征
在材料級(jí)，研究多側(cè)重于接觸角或重量變化。潤(rùn)濕天平測(cè)試通過測(cè)量材料吸收液體后的重量變化來計(jì)算電解液吸液率。另一種常見方法是利用Washburn方程原理的連續(xù)測(cè)量，通過張力計(jì)測(cè)定由毛細(xì)效應(yīng)引起的質(zhì)量增加。此外，接觸角測(cè)量也是表征固體、液體和氣體接觸面性質(zhì)的經(jīng)典手段，尤其適用于評(píng)估因聚烯烴基材而導(dǎo)致浸潤(rùn)性較差的隔膜材料。

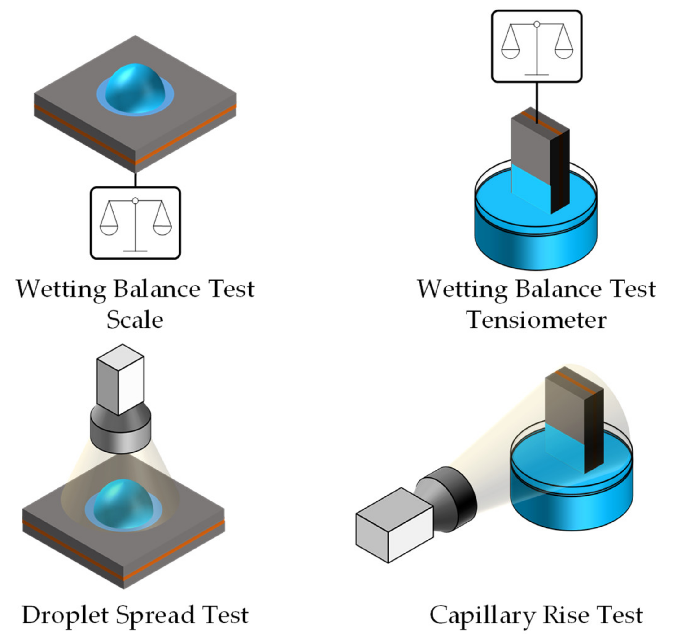

用于測(cè)量電芯復(fù)合材料浸潤(rùn)特性的常用測(cè)量方法示意圖

電芯級(jí)表征
轉(zhuǎn)至電芯級(jí)，由于電池殼體的不透明性，測(cè)量技術(shù)往往依賴于輻射或電化學(xué)手段。中子射線成像利用輕元素（如氫、鋰）對(duì)中子強(qiáng)烈的衰減特性，能夠清晰地成像碳?xì)浠娊庖旱慕?rùn)前沿。相比之下，X射線檢查則需要向電解液中添加造影劑以區(qū)分密度差異。

此外，電化學(xué)阻抗譜（EIS）在電芯級(jí)表征中占據(jù)重要地位。由于電池內(nèi)阻與浸潤(rùn)面積成反比，高頻阻抗的變化可用于推斷宏觀浸潤(rùn)狀態(tài)。計(jì)時(shí)電流法則通過監(jiān)測(cè)固液界面膜（SEI）形成過程中的電流信號(hào)差異，來反推完全浸潤(rùn)所需的時(shí)間。

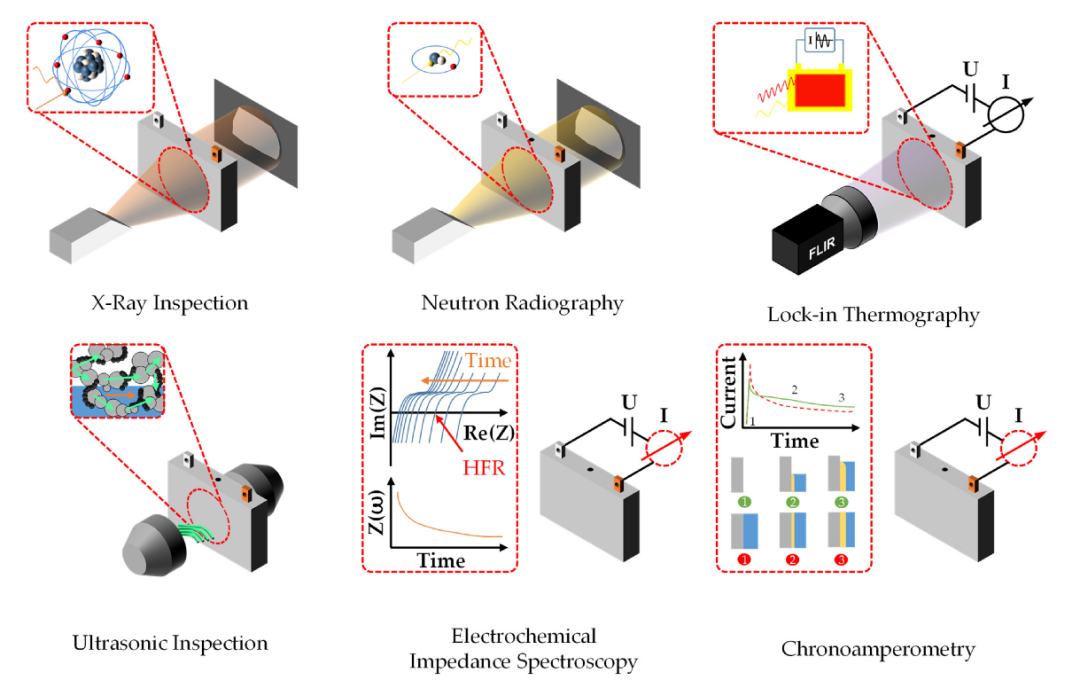

用于測(cè)量組裝后電池電芯浸潤(rùn)特性的常用測(cè)量方法示意圖

關(guān)鍵影響因子與研究趨勢(shì)

Millennial Lithium

通過對(duì)文獻(xiàn)的量化分析發(fā)現(xiàn)，近十年來相關(guān)研究顯著增加，且重心正從單純的材料改性向工藝參數(shù)優(yōu)化轉(zhuǎn)移。

在材料層面，研究集中于改性難浸潤(rùn)的聚烯烴隔膜（如涂覆陶瓷涂層）以及優(yōu)化電解液配方。電極制造工藝對(duì)浸潤(rùn)性的影響也不容忽視。例如，輥壓作為極片制造的最后一步，直接決定了電極的孔隙形態(tài)，進(jìn)而影響浸潤(rùn)行為。激光結(jié)構(gòu)化技術(shù)雖然可能輕微降低體積比能量，但其在電極表面制造的微觀通道能顯著改善離子擴(kuò)散和電解液在厚度方向的滲透效率。

在工藝層面，注液時(shí)的真空壓力設(shè)定至關(guān)重要。尤其是對(duì)于方形硬殼電池，其內(nèi)部死體積較小，且氣體從卷芯內(nèi)部擴(kuò)散的路徑較長(zhǎng)，工藝壓力直接影響氣泡的排出效率。然而，目前對(duì)于切割質(zhì)量、后烘干殘余水分以及封裝技術(shù)對(duì)浸潤(rùn)的具體影響，仍存在明顯的研究空白。

核心挑戰(zhàn)：從材料到電芯的“斷層”

Millennial Lithium

盡管我們?cè)趩我粚用娴难芯咳〉昧诉M(jìn)展，但本綜述揭示了一個(gè)嚴(yán)峻的現(xiàn)實(shí)：缺乏從材料級(jí)到電芯級(jí)結(jié)果的有效遷移。

目前的實(shí)驗(yàn)設(shè)計(jì)往往是孤立的。材料級(jí)測(cè)試（如液滴擴(kuò)散測(cè)試）成本低、易操作，常用于新材料篩選，但它無法模擬電池內(nèi)部層疊結(jié)構(gòu)間的相互作用力（如極組壓力）。反之，電芯級(jí)測(cè)試（如中子成像、EIS）雖然真實(shí)反映了原位狀態(tài)，但設(shè)備昂貴且往往僅能表征宏觀浸潤(rùn)度，難以解析微觀孔隙的填充情況。

這種測(cè)量方法的異質(zhì)性導(dǎo)致了數(shù)據(jù)的不可比性。例如，材料級(jí)測(cè)試多在常溫常壓下進(jìn)行，而電芯注液往往涉及變溫和真空環(huán)境。如果無法建立準(zhǔn)確的傳遞函數(shù)，僅憑改善電極或隔膜的表面能，并不一定能在全電池尺度上獲得等比例的浸潤(rùn)效率提升。

結(jié)論與展望

Millennial Lithium

綜上所述，鋰離子電池注液與浸潤(rùn)工藝的研究正處于從經(jīng)驗(yàn)科學(xué)向精密工程轉(zhuǎn)變的關(guān)鍵期。未來的研究重點(diǎn)應(yīng)放在填補(bǔ)材料級(jí)與電芯級(jí)之間的鴻溝上。我們需要開發(fā)能夠結(jié)合兩級(jí)優(yōu)勢(shì)的統(tǒng)一測(cè)量協(xié)議，或者利用超聲波掃描等非破壞性技術(shù)實(shí)現(xiàn)量產(chǎn)線上的實(shí)時(shí)浸潤(rùn)監(jiān)控。

此外，雖然本綜述排除了純仿真研究，但構(gòu)建經(jīng)過嚴(yán)格實(shí)驗(yàn)驗(yàn)證的工藝模型將是解決這一復(fù)雜多物理場(chǎng)問題的必由之路。通過模型將材料參數(shù)（如接觸角、孔隙率）映射到電芯級(jí)的浸潤(rùn)時(shí)間，將極大地降低工藝開發(fā)的試錯(cuò)成本，助力下一代高比能電池的高效制造。

原文參考：A Systematic Literature Analysis on Electrolyte Filling andWetting in Lithium-Ion Battery Production

*特別聲明：本公眾號(hào)所發(fā)布的原創(chuàng)及轉(zhuǎn)載文章，僅用于學(xué)術(shù)分享和傳遞行業(yè)相關(guān)信息。未經(jīng)授權(quán)，不得抄襲、篡改、引用、轉(zhuǎn)載等侵犯本公眾號(hào)相關(guān)權(quán)益的行為。內(nèi)容僅供參考，如涉及版權(quán)問題，敬請(qǐng)聯(lián)系，我們將在第一時(shí)間核實(shí)并處理。
