圣邦微電子推出 SGM61620，一款 4.2V 至 60V 輸入、2A 同步降壓轉換器。該器件可應用于工業控制、電信和數據通信系統，及通用寬輸入范圍的降壓供電。

SGM61620 是一款全集成同步整流降壓轉換器，能在 4.2V 至 60V 的寬輸入電壓范圍內提供 2A 持續電流，其輸入瞬態保護可達 65V，因此可顯著減小過壓與浪涌保護元件的尺寸，并降低整體系統成本。輸出電壓可在 1V 至 95% 的輸入電壓之間任意調節，完全覆蓋常見總線電壓需求。

芯片以 400kHz 的固定開關頻率工作，既保證磁性元件小型化，又兼顧轉換效率；內部補償網絡已集成，可節省外圍器件數量，而經過優化的引腳排列則讓 PCB 布局更加簡潔。EN 引腳內置精密使能分壓器，用戶只需調整外部電阻即可設定欠壓鎖定閾值，實現靈活的開關控制。電源正常標志端在內部完成濾波與延時，上電與掉電過程中都能準確指示系統狀態。

針對輕載場景，SGM61620A 版本引入 PSM 省電模式，典型工作靜態電流僅 32μA，可在毫安級負載下仍維持高效率，顯著延長電池供電設備的待機時間。無論何種工況，器件均提供完善的保護機制：逐周期電流限制防止電感飽和，打嗝模式在短路故障時降低平均功耗，過熱關斷支持自動恢復，確保異常解除后系統立即重啟，全程無需人工干預。

該系列采用符合環保理念的 SOIC-8（裸露焊盤）綠色封裝，單顆芯片即可實現緊湊、高效且可靠的 2A 降壓解決方案。

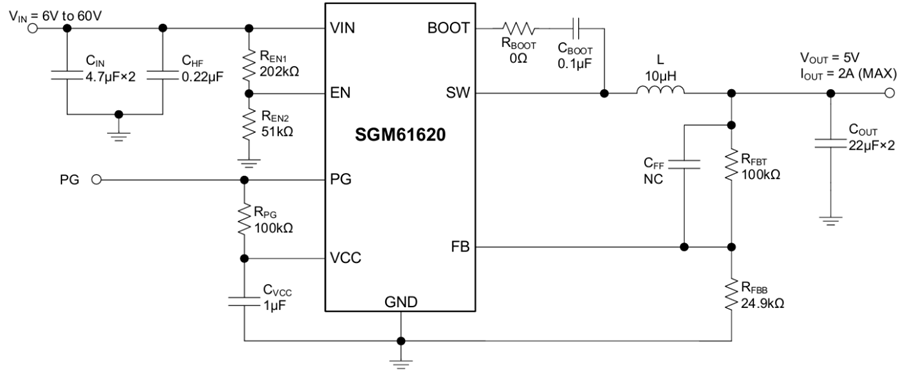

圖 1 SGM61620 典型應用電路

關于圣邦微電子

圣邦微電子（北京）股份有限公司（股票代碼 300661）作為高性能、高品質綜合性模擬和模數混合信號集成電路供應商，產品覆蓋信號鏈和電源管理兩大領域，目前擁有 36 大類 6600 余款可銷售型號，為工業與能源、汽車、網絡與計算和消費電子等領域提供各類模擬及混合信號調理和電源管理創新解決方案。
